1. Inhaltsverzeichnis 1. Hinweise zu dieser Anleitung ....................3 1.1. In dieser Anleitung verwendete Symbole und Signalwörter....................3 1.2. Bestimmungsgemäßer Gebrauch ..............................3 1.3. HD ready ........................................3 1.4. Lieferumfang ......................................4 2. Sicherheitshinweise ........................ 5 2.1. Betriebssicherheit ....................................5 2.2. Aufstellungsort .......................................5 2.3. Reparatur ........................................6 2.4.
Seite 3
13.5. Menüsystem im DVD-Modus ................................44 13.6. Navigieren auf Video, MP3- und JPEG-Datenträgern ......................47 13.7. Navigieren auf einer Audio-CD ............................... 47 14. Problembehebung ........................ 48 14.1. Benötigen Sie weitere Unterstützung? ............................49 14.2. Pixelfehler bei LCD-TVs..................................49 14.3. Reinigung ........................................ 50 15.
2. Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So ge- währleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.
2.4. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: •...
3. Sicherheitshinweise 3.1. Betriebssicherheit • Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüs- sigkeit kann die elektrische Sicherheit beeinträchtigen. VORSICHT!! Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern ge- halten werden, um das Ausbreiten von Feuer zu verhindern.
• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V ~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach. • Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein. •...
3.7. Hinweise zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Si- cherheit. Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV- Richtlinien 2004/108/EG, der Richtlinie für Niederspannungsgeräte 2006/95/EG und der Richtlinie 2011/65/EU (Rohs 2). Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

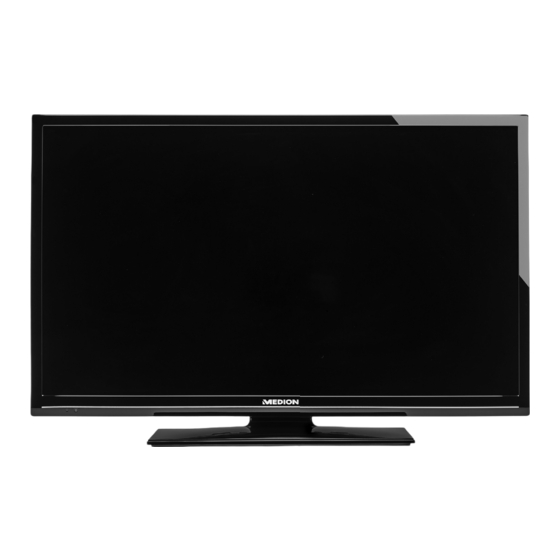

4. Geräteübersicht 4.1. Vorderseite OFF/ON Bildschirm Netzschalter Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung. Betriebsanzeige: leuchtet blau auf, wenn sich das Gerät im Standby-Modus befindet. 9 von 56...
4.2. Rückseite und rechte Seite 5Vdc Max.500mA 5Vdc Max.500mA 13 Vdc/18 Vdc SPDIF Coax. OUT SCART COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten USB (5V , 500 mA max.): USB-Anschluss für Medienwiedergabe SIDE AV: Audio/Video-Eingang (gelb): Zum Anschluss eines Geräts über AV-Adapter 3,5 mm Klinke >...
Seite 12
LNB (13 Vdc/18 Vdc, 300mA Max.) Zum Anschluss der Antenne (Satellit) ANT.: Zum Anschluss der Antenne (analog, DVB-T oder DVB-C) VGA: VGA Anschluss zum Anschluss eines PCs SCART: SCART-Buchse SPDIF Coax. OUT: Digitaler Audio-Ausgang (koaxial) LAN: Netzwerkanschluss zur Verbindung mit dem Internet DVD Wiedergabe stoppen/Auswurftaste ...
4.3. Fernbedienung Leuchtanzeige zur Bestätigung eines Tastendrucks :Umschalten zwischen DVB-T, DVB-C und DVB-S Sendungen /Multifunktionstaste für Programmplatz oder Eingangsquelle : LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten) G Z K V : Menü verlassen N C P I : Analog-TV: Stereo/Mono ; Digital-TV: Audiosprache auswählen (sofern verfügbar) U K \ G : Bildformat auswählen U N G G R : Sleep-Timer aktivieren/deaktivieren...
Seite 14
3 x drücken = schließen Richtungstaste : Im Menü nach oben Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen; Richtungstaste : Im Menü nach unten, Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen; Richtungstaste ...
5. Inbetriebnahme ACHTUNG! Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“ 5.1. Auspacken • Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. • Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann pas- sieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
5.4. Antenne anschließen Ihr LCD-TV unterstützt unterschiedliche Antennensignale. An den Anschluss mit der Bezeichnung ANT. können Sie folgende Bildsignale einspeisen: • über Analog Kabel / eine Analoge Hausantenne, • über eine DVB-T Antenne oder • über einen DVB-C Anschluss (digitaler Kabelanschluss) ...
5.7. Sendersuche nach dem e rsten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Über die Richtungstasten können Sie im Menü First time installation nach oben oder unten springen und die gewünschte Welcome please select your language! English Sprache wählen.
Suchtypeinstellung: Satellit Um den Antennentyp einzustellen , wählen Sie zwischen einem der nachstehenden Antennentypen: − DIREKT: Wenn Sie einen Einzelreceiver und eine Satellitenantenne haben, wählen Sie diesen Antennentyp. (Suchvorgang anschließend mit der grünen Taste starten). Entscheiden Sie anschließend, ob die Preset-Liste ge- laden werden soll oder nicht.
Bedienung 6.1. Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten P +/- an der Fernbedienung, P/CH +/-" am Gerät oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge. ...
Diese Einstellung der Bildformate können Sie auch im Menü BILD> ERWEITERTE BILDEINSTELLUNGEN > BILDFORMAT ändern. HINWEIS! Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten / drücken, während als Bildformat 14:9 ZOOM, KINO oder UNTERTITEL ausgewählt ist. HINWEIS! Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.
7. Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informatio- nen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV- Gerät bietet viele nützliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeiche- rung oder schnelle Navigation.
8. Geräte anschließen 8.1. Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Die Lautstärketasten und die Taste regeln die Hauptlaut- sprecher. Der Ton an den Hauptlautsprechern des Fernsehers wird bei angeschlossenem Kopfhörer abgeschaltet. Die Lautstärke des Kopfhörers regeln Sie im Menü TON, Untermenü KOPFHÖRER. WARNUNG! Das Benutzen eines Kopfhörers mit zu großer Lautstärke erzeugt übermäßigen Schall- druck und kann zu bleibenden Hörschäden führen.
8.4. Videorekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videore- korders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuch- se in der Wand. Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert.
8.7. DVD-/Videorekorder und SAT-Receiver anschließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgen- de Anschlussart verwenden: Schließen Sie den Receiver wie oben beschrieben an. Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entspre- chenden SCART-Eingang des Receivers.
8.11. Netzwerk anschließen Über einen Router / Switch / Hub anschließen Schließen Sie über ein geeignetes Kabel Ihren PC an einen der LAN-Ansc hlüsse des Router / Switch / Hub (z.B. LAN) HINWEIS! Um die DLNA Funktion nutzen zu können, muss sich die andere Hardware im selben Netzwerk befinden. Für weitere Informationen siehe S.
9.2. Menüsystem im Detail Bildeinstellungen Modus Natürlich - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Auto Rauschunterdrückung Mittel Erweiterte Einstellungen Zurücksetzen Navigieren Wert ändern Zurück RETURN MENU Verlassen Menüpunkt Einstellungen MODUS Bildmodus wählen: NATÜRLICH, KINO, SPIELE, SPORT, DYNAMISCH. Diese Funktion entspricht der Taste R T G U G V .
9.2.1. Menü Bild im VGA/PC M odus Bildeinstellungen Kontrast Helligkeit Farbe Energiesparmodus Deaktiviert Hintergrundbeleuchtung Auto Erweiterte Einstellungen PC Lage Zurücksetzen Navigieren Wert ändern Zurück RETURN MENU Verlassen Menüpunkt Einstellungen KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 63) HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 63) FARBE Farbstärke verringern bzw.
Seite 29
Menüpunkt Einstellungen PC LAGE AUTO-POSITION Wenn das Bild verschoben sein sollte, können Sie den Eintrag AUTO-POSITION anwählen und OK" drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen. BILDLAGE Hier können Sie die horizontale Lage des Bildes mit ...
Seite 30
9.2.2. Menü Ton Toneinstellungen Lautstärke Equalizer Benutzer Balance Kopfhörerlautstärke Klang-Modus Stereo Lautstärkeanpassung Kopfhörerausgang/ Line-Out Kopfhörerausgang Dynamischer Bass Raumklang / Surround Sound Digital-Ausgang Navigieren Wert ändern Zurück Verlassen RETURN MENU Menüpunkt Einstellungen LAUTSTÄRKE Grundeinstellung der Lautstärke beim Einschalten (Skala 0 - 63). Wählen Sie eine moderate Grundlautstärke.
9.2.3. Menü Einstellungen Einstellungen CI Modul Sprache Kindersicherung Timer Datum/Zeit Quellen Satelliten Einstellungen Netzwerk-Einstellungen Weitere Einstellungen Menüpunkt Einstellungen CI MODUL Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem ent- sprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte.
Seite 32
Menüpunkt Einstellungen SPRACHE In dem Menü SPRACHEINSTELLUN- GEN werden alle Spracheinstellungen einge- Spracheinstellungen stellt und angezeigt. Deutsch Systemsprache Bevorzugt Audio Deutsch Untertitel Deutsch Teletext West Programmführer Deutsch Aktuell Audio Deutsch Untertitel Keine Navigieren Menüsprache einstellen MENU Verlassen SYSTEM- Hier wählen Sie die Sprache des OSD-Menüs, d. h. für die Einblendungen auf SPRACHE dem Bildschirm.
Menüpunkt Einstellungen KINDERSI- Wenn Sie diesen Punkt mit Q M bestäti- CHERUNG Kindersicherungseinstellungen gen, öffnet sich ein Dialogfenster. Es wird Menüsperre das Passwort (bzw. der Sperrschlüssel) Jugendschutz-Sperre abgefragt. Bei Auslieferung des Gerätes Kindersicherung PIN einstellen **** ist dieses Passwort auf „0000“ eingestellt. Navigieren Wert ändern Bei korrekter Eingabe öffnet sich das Dia-...
Seite 34
Menüpunkt Einstellungen TIMER Über den AUSSCHALT-TIMER können Sie das Gerät so programmieren, dass es sich selbst- ständig ausschaltet. Sie können die Zeit in 30-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit. Wählen Sie AUS, um die Funktion zu beenden.
Menüpunkt Einstellungen DATUM/ZEIT Hier können Sie die Zeiteinstellungen ändern. DATUM / ZEIT: Anzeige des eingestellten Datums und der eingestellten Zeit. Diese Einträge können nicht geändert werden. ZEITEINSTELLUNGEN: Wenn Sie den Eintrag von AUTO auf MANUELL ändern, kön- nen Sie im folgenden Eintrag die gewählte Zeitzone jeweils um volle Stunden vor oder zurück stellen.
Seite 36
Menüpunkt Einstellungen WEITERE Weitere Einstellungen Land : Deutschland EINSTELLUN- Menü-Einblendungsdauer Verschlüsselte Kanäle suchen HbbTV Blauer Hintergrund Softwareaktualisierung V.2.2.4 Software-Version V.2.2.4 Für Schwerhörige Audio Beschreibung Automatische TV Abschaltung nach 4 Stunden Automatische Senderaktualisierung Biss-Key Verschlüsselungssystem Medien-Renderer Deaktiviert Einschalt Modus Immer eingeschaltet Virtuelle Fernbedienung Aktiviert Wert ändern...
Menüpunkt Einstellungen BISS-KEY Manuelle Freischaltung von Programmen. Einstellung nur für VERSCHLÜS- Satellitenprogramme verfügbar. SELUNGSSYS- MEDIEN- Medien-Renderer ein- bzw. ausschalten. Diese Funktion erlaubt den Da- RENDERER tenaustausch mit anderen Multimedia-Geräten wie PCs, Smartphones, Kameras etc. EINSCHALT Wählen Sie den Einschaltmodus STANDBY, LETZTER BE- MODUS TRIEBSZUSTAND oder IMMER EINGESCHALTET.
9.2.5. Menü Programmliste Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste Die Programmliste ist der Ort, an dem Sie Ihre Kanäle verwalten. In diesem Menü stehen Ihnen folgende Optionen zur Verfügung: • Kanalliste bearbeiten • Favoriten • Aktive Kanalliste Kanalliste bearbeiten Kanalliste bearbeiten 1.
Seite 39
Programme umbenennen Mit den Richtungstasten wählen Sie das Programm, das Sie umbenennen möchten. Wählen Sie mit den Richtungstasten die Funktion UMBENENNEN im Programmliste-Menü. Die Funktion NAMEN BEARBEITEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt. ...
Seite 40
Favoriten Favoritenliste 1. Das Erste HD 2. ZDF HD 3. RTL Televisi 4. SAT.1 5. kabel eins 6. ProSieben 7. RTL2 8. VOX 9. SUPER RTL 10. SPORT1 Hinzufügen/Entfernen Verlassen Markieren/Markierung aufheben MENU Kanal auswählen Filter Alles markieren/Markierung aufheben Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durchblättern der Kanä- le lediglich Ihre Lieblingsprogramme anzeigen lassen.
9.2.6. Menü Medienbrowser Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Musikdateien, Bilder und Videos wiederge- ben. ACHTUNG! Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem LCD-TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätspro- bleme entstehen können.
HINWEIS! Wenn auf dem USB-Datenträger ein bestimmter Dateityp nicht vorhanden ist, wird ein entsprechender Hin- weis angezeigt. HINWEIS! Die Option U YC R wird nur eingeblendet, wenn mehrere USB Anschlüsse und/oder Netzwerke zur Verfü- gung stehen. ALLE • - zur Wiedergabe aller Medientypen EINSTELLUNGEN - zur Einstellung des Medienbrowsers •...
10. EPG - Programm-Guide Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“. In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Wählen Sie mit e in Programm und blättern Sie mit durch das Programm. HINWEIS! Die angezeigten Programminformationen werden von den Sendeanstalten erstellt.
12. HbbTV-System HbbTV (Hybrid Broadcast-Breitband-TV) ermöglicht eine inhaltliche Verknüpfung von Rundfunk- und Internet-Inhalten, die gewöhnlich mit Hilfe der roten Farbtaste der Fernbedienung sichtbar geschaltet wird. Dienste über HbbTV schließen herkömmliche Rundfunk-TV-Kanäle, Catch-Up-Fernsehen, Video-On-Demand, EPG, inter- aktive Werbung, Personalisierung, Abstimmungen, Spiele, Soziale Netzwerke und andere Mulimedia-Anwendungen mit ein.
14.4. Bedienung über die Fernbedienung Über die Fernbedienung stehen Ihnen folgende Funktionen zur Verfügung: F K U R N C[ : Ein-/Ausblenden des OSD-Menüs (im Stop-Modus) / Zeitanzeige (bei der Wiedergabe) : Schneller Rücklauf; Zeitlupenfunktion rückwärts (bei unterbrochener Wiedergabe mit der Taste ); : Schneller Vorlauf ;...
14.5.2. Menü Sprache Video Sprache Voreinst. - - Sprache einstellen - - OSD-Sprache Audio Disk Menü Untertitel Menüpunkt Beschreibung OSD-SPRA- Hier wählen Sie die Sprache des OSD-Menüs. Bestätigen Sie mit Q M , damit sich die Sprache um- stellt. AUDIO Hier treffen Sie die Voreinstellung für die gesprochene Sprache auf der DVD bzw.
Menüpunkt Beschreibung SPERR- Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle). FUNKTION Einige DVDs und CDs sind mit Verschlüsselungssignalen der von der „Motion Picture Association“ etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten: 1 KIND Auch für kleine Kinder geeignet. („General“) für alle Altersgruppen.
14.6. Navigieren auf Video, MP3- und JPEG-Datenträgern Auf Video, MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zu- sammengefasst sein. Legen Sie ein Wiedergabemedium mit Video, MP3- oder JPEG-Daten ein. Auf dem Bildschirm erscheint ein Menü mit der obersten Ordnerstruktur.
15. Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausge- hen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufge- führten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Fehler Maßnahmen Es erscheint kein Bild und es ist kein...
Die Disk läuft nicht an, obwohl • Ist die Disk mit der beschrifteten Seite nach vorne eingelegt? (PLAY) gedrückt ist, oder stoppt so- • Prüfen Sie, ob die Disk beschädigt ist, indem Sie eine andere Disk einlegen. fort wieder. Falls die Disk verschmutzt ist, wischen Sie sie mit einem weichen, trocke- nen Tuch von der Mitte zum Rand vorsichtig ab.
15.3. Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: WARNUNG! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.
Seite 55
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Ge- nehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.
Seite 58
MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 668 688 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de...
