Inhalt 1. Hinweise zu dieser Bedienungsanleitung ................3 1.1. Bestimmungsgemäßer Gebrauch ......................3 1.2. Full HD ..............................3 1.3. Lieferumfang ............................3 2. Sicherheitshinweise ........................ 4 2.1. Betriebssicherheit ...........................4 2.2. Aufstellungsort .............................4 2.3. Reparatur ...............................4 2.4. Umgebungstemperatur .........................5 2.5. Sicherheit beim Anschließen ........................5 2.6.
Seite 3
Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION®. Technische und optische Änderungen sowie Druckfehler vorbehalten. Dieses Produkt verwendet urheberrechtlich geschützte Technologien, die durch Patente in den USA und andere geistige Eigentumsrechte geschützt werden.
Hinweise zu dieser Bedienungsanleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So ge- währleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.
Sicherheitshinweise 2.1. Betriebssicherheit • Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer- den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
2.4. Umgebungstemperatur • Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtig- keit von 20 % - 85 % (nicht kondensierend) betrieben werden. • Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden. •...
2.6. Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge ha- ben könnte. Befolgen Sie unbedingt folgende Hinweise: •...

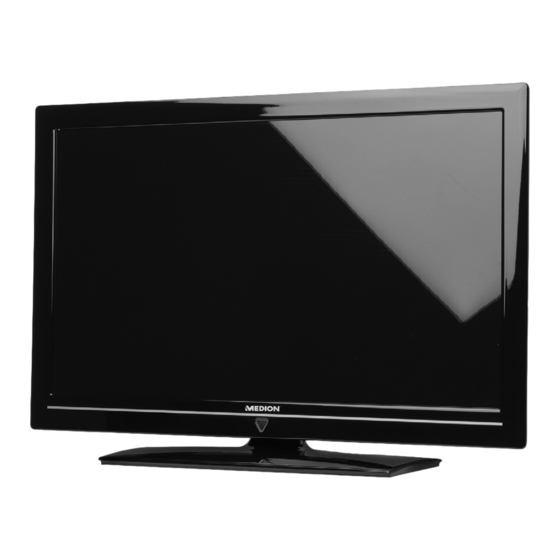

Geräteübersicht 3.1. Vorderseite OFF/ON Netzschalter Infrarot-Sensor Empfangsfeld für die Infrarot-Signale der Fernbedienung. Betriebsanzeige leuchtet blau, wenn sich das Gerät im Standby-Modus befindet. Bildschirm 7 von 48...
3.2. Rückseite und rechte Seite 5Vdc Max. 500mA 13V/18V COMMON INTERFACE (CI+): Schacht für Common Interface-Modul USB (5VDC , 500 mA max. Zum Anschluss von USB-Geräten SIDE AV Audio- Video Eingang (Cinch) Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker MODE Multifunktionschalter für Kanalumschaltung, Eingangsquellenanwahl oder Lautstärkeeinstellung.
3.3. Fernbedienung DISPLAY Leuchtanzeige zur Bestätigung eines Tastendrucks :Umschalten zwischen DVB-T, DVB-C und DVB-S Sendungen /Multifunktionstaste für Programm- platz oder Eingangsquelle : LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten) E X I T : Menü verlassen L A N G : Analog-TV: Stereo/Mono ; Digital-TV: Audiosprache auswählen (sofern verfügbar) S I Z E : Bildformat auswählen...
2 x drücken = transparent stellen 3 x drücken = schließen Richtungstaste : Im Menü nach oben Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen; Richtungstaste : Im Menü nach unten, Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen; Richtungstaste : Im Menü...
Inbetriebnahme 4.1. Auspacken Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird. ...
4.4. Antenne anschließen ANT. Ihr LCD-TV unterstützt unterschiedliche Antennensignale. Nutzen Sie dazu die Anschlüsse ANT. An den Anschluss mit der Bezeichnung können Sie folgende Bildsignale einspeisen: • über eine Analoge Hausantenne, • über eine DVB-T Antenne oder • über einen DVB-C Anschluss ...
4.7. Sendersuche nach dem e rsten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Über die Richtungstasten können Sie im Menü nach oben oder unten springen und die ge- First time installation wünschte Sprache wählen.
Suchtypeinstellung: Satellit Um den Antennentyp einzustellen , wählen Sie zwischen einem der nachstehenden Antennentypen: Direkt − : Wenn Sie einen Einzelreceiver und eine Satellitenantenne haben, wählen Sie diesen Antennen- typ. (Suchvorgang anschließend mit der grünen Taste starten) Unikabel − : Wenn Sie mehrere Receiver und ein Unikabelsystem haben, wählen Sie diesen Antennentyp.
Bedienung 5.1. Programmauswahl • Über die Fernbedienung wählen Sie ein Programm mit der Tasten P - / + oder über eine Zifferntaste. Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge. • Mit der Taste wählen Sie das zuletzt wiedergegebene Programm. 5.2.
Wichtig! Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten drücken, während als Bildformat 14:9 ZOOM, KINO oder UNTERTITEL ausgewählt ist. Wichtig! Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen. 5.4.
5.7. Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle In- formationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen The- men bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Videotexts sowie Multipage- Text, Unterseitenspeicherung oder schnelle Navigation.
Geräte anschließen 6.1. Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse ( ) an. Die Lautstärketasten und die Taste regeln die Hauptlautsprecher. Die Lautstärke des Kopfhörers regeln Sie im Menü TON, Untermenü KOPFHÖRER. Vorsicht! Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
6.5. DVD-Rekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse ( ANT. ) des LCD-TVs und dem Antennen-Aus- gang des DVD-Rekorders. Verbinden Sie ein weiteres Antennenkabel (nicht im Lieferumfang) mit dem Antennen-Eingang des DVD-Re- korders und der Antennenbuchse in der Wand. 6.5.1.
6.8. Camcorder anschließen Verbinden Sie das AV-Kabel mit dem Side AV Anschluss an dem LCD-TV. Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Kabel und den Audio-Ausgän- gen des externen Geräts. Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Kabel und dem Video-Ausgang des exter- nen Geräts.
Über das OSD-Menü 7.1. Im Menü navigieren Drücken Sie die Taste M E N U , um das OSD zu aktivieren. Mit den Richtungstasten wählen Sie die Optionen aus dem Hauptmenü. Drücken Sie die Taste , um die gewählte Option des Hauptmenüs aufzurufen. ...
7.2. Menüsystem im Detail 7.2.1. Menü Bild Bildeinstellungen Modus Natürlich - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Auto Rauschreduktion Mittel Erweiterte Einstellungen Zurücksetzen Navigieren Terug Wert ändern RET./BACK MENU Verlassen Menüpunkt Einstellung MODUS Bildmodus wählen: NATÜRLICH, KINO, SPIELE, DYNAMISCH. P R E S E T Diese Funktion entspricht der Taste KONTRAST...
Seite 24
Menüpunkt Einstellung ERWEITERTE EINSTELLUNGEN Erweiterte Bildeinstellungen Dynamischer Kontrast Mittel Farbtemperatur Normal Bildformat Auto Film-Modus Hautton Farbverschiebung RGB-Verstärkung HDMI True Black Navigieren Wert ändern Zurück RET./BACK MENU Verlassen DYNAMISCHER Dynamischen Kontrast einstellen: NIEDRIG, MITTEL, KONTRAST HOCH, AUS FARBTEMPERA- Farbton wählen: NORMAL, WARM, KALT. BILDFORMAT Stellen Sie hier das Bildformat ein.
7.2.2. Menü Bild im VGA/PC Modus Bildeinstellungen Kontrast Helligkeit Farbe Energiesparmodus Deaktiviert Hintergrundbeleuchtung Auto Erweiterte Einstellungen PC Lage Zurücksetzen Navigieren Wert ändern Zurück RET./BACK MENU Verlassen Menüpunkt Einstellung KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 63). HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 63). FARBE Farbstärke verringern bzw.
Seite 26
Menüpunkt Einstellung PC LAGE AUTO- Wenn das Bild verschoben sein sollte, können Sie den Ein- POSITION trag AUTO-POSITION anwählen und drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit ei- nem Vollbild vorgenommen werden, damit die Einstellun- gen stimmen.
7.2.3. Menü Ton Toneinstellungen Lautstärke Equalizer Benutzer Balance Kopfhörer Ton-Modus Stereo Dynamischer Bass Digital-Ausgang Navigieren Wert ändern Verlassen Zurück MENU RET./BACK Menüpunkt Einstellung LAUTSTÄRKE Grundeinstellung der Lautstärke beim Einschalten (Skala 0 - 63). Wählen Sie eine moderate Grundlautstärke. EQUALIZER Im Equalizer-Menü kann die Voreinstellung auf MUSIK, FILM, SPRACHE, ALLE ANZEIGEN, KLASSIK und BENUTZER eingestellt werden.
7.2.4. Menü Einstellungen Einstellungen Conditional Access Sprache Kindersicherung Timer Datum/Zeit Quellen Satelliten Einstellungen Andere Einstellungen Menüpunkt Einstellung CONDITIONAL Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei ei- ACCESS nem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ih- rem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte.
Seite 29
Menüpunkt Einstellung BEVORZUGT Sofern verfügbar, werden diese Einstellungen verwendet. Andersfalls werden die aktuellen Einstellungen verwendet. AUDIO Wird die Sendung, z. B. ein Film, in mehreren Sprachen ausgestrahlt, können Sie hier die gesprochene Sprache wählen (z. B. die Originalsprache). UNTERTI- Enthält die Sendung Untertitel für Hörgeschädigte, kann hier die bevorzugte Sprache eingestellt werden.
Seite 30
Menüpunkt Einstellung TIMER Über den AUSSCHALT-TIMER können Sie das Gerät so programmieren, dass es sich selbstständig ausschaltet. Sie können die Zeit in 30-Minuten-Schritten einstellen (maxi- mal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit. Wählen Sie AUS, um die Funktion zu beenden. Im Timermenü...
Menüpunkt Einstellung QUELLEN In diesem Menü können Sie Quellen deaktivieren und aktivieren und anwählen. Deak- tivieren Sie eine Quelle, indem Sie sie anwählen und drücken. Deaktivierte Quel- len erscheinen nicht in der Auswahlliste, die mit der Taste S O U R C E geöffnet wird.
Menüpunkt Einstellung AUTOMA- Hier können Sie das Zeitintervall für die Autoabschaltung einstellen. TISCHE TV- Wird das TV-Gerät im gewählten Zeitraum nicht benutzt (keine Taste AUSSCHAL- gedrückt), schaltet es automatisch ab. TUNG STANDBY- Ist die STANDBY-SUCHE auf EIN eingestellt, werden verfügbare SUCHE Sender gesucht, wenn das TV-Gerät sich im Standby-Modus befin- det.
7.2.6. Menü Programmliste Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste Die Programmliste ist der Ort, an dem Sie Ihre Kanäle verwalten. In diesem Menü stehen Ihnen folgende Optio- nen zur Verfügung: • KANALLISTE BEARBEITEN • FAVORITEN • AKTIVE KANALLISTE Kanalliste bearbeiten Kanalliste bearbeiten 1.
Programme aus der Programmliste löschen Mit den Richtungstasten wählen Sie das zu löschende Programm. Wählen Sie mit den Richtungstasten die Funktion LÖSCHEN im Programmliste-Menü. Die Funktion LÖSCHEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt. ...
Favoriten Favoritenliste 1. Das Erste 2. ZDF 3. RTL2 4. SAT.1 5. kabel eins 6. ProSieben 7. VOX 8. SRTL 9. TELE 5 Filter Hinzufügen/Entfernen Kanal auswählen Alle markieren/Markierung aufheben Markieren/Markierung aufheben MENU Verlassen Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durchblättern der Kanäle lediglich Ihre Lieblingsprogramme anzeigen lassen.
7.2.7. Menü Medienbrowser Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Musikdateien, Bilder und Videos wie- dergeben. Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem LCD-TV nicht kompa- tibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.
Medienbrowser einstellen Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog EINSTELLUNGEN anpassen. Menüpunkt Einstellungen WIEDERGABESTIL ALLE ANZEIGEN: Gibt alle Dateien im Wechsellaufwerk wieder. VERZEICHNIS: Gibt alle Dateien im gewählten Verzeichnis wieder. MUSIK FF/FR-GE- Legt die Vorlauf- bzw. Rücklaufgeschwindigkeit fest (5 bis maximal 30 Sekunden) SCHWINDIGKEIT INTERVALL F.
Seite 38
Taste Eintrag Funktion LISTE DER NAVIGIEREN Grüne Taste Mit den Richtungstasten bewegen GEPLANTEN Sie sich innerhalb des Programmfüh- R E P E AT SENDUNGEN rers. VORH. Rote Taste Anzeige der Sendungen vor der mar- ZEITRAHMEN kierten Sendung. Z O O M NÄCHSTER Grüne Taste Anzeige der Sendungen nach der...
Seite 39
Taste Eintrag Funktion ZEITSCHEMA Gelbe Taste Anzeige des Programmführers nach der Zeitleiste. R O O T TAG – Rote Taste Das Programm des vorherigen Tages wird aufgerufen. Z O O M Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergan- genheit wird nicht angezeigt.
Der DVD-Modus Über den DVD-Modus wird der integrierte DVD-Player angesteuert. 9.1. Vom TV- zum DVD-Modus wechseln Mit der Taste S O U R C E rufen Sie die Auswahlliste der Quellen auf. Über die Richtungstasten gehen Sie zu DVD. ...
9.4.2. Menü Sprache Video Sprache Voreinst. - - Sprache einstellen - - OSD-Sprache Audio Disk Menü Untertitel Menüpunkt Beschreibung OSD-SPRA- Hier wählen Sie die Sprache des OSD-Menüs. Bestätigen Sie mit , damit sich die Spra- che umstellt. AUDIO Hier treffen Sie die Voreinstellung für die gesprochene Sprache auf der DVD bzw. stellen auf diese Sprache um.
Seite 42
Menüpunkt Beschreibung SPERRFUNK- Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle). TION Einige DVDs und CDs sind mit Verschlüsselungssignalen der von der „Motion Picture Asso- ciation“ etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten: 1 KIND Auch für kleine Kinder geeignet. („General“) für alle Altersgruppen.
10. Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Fehler Maßnahmen Es erscheint kein Bild und es ist...
Die Disk läuft nicht an, obwohl • Ist die Disk mit der beschrifteten Seite nach vorne eingelegt? (PLAY) gedrückt ist, oder stoppt • Prüfen Sie, ob die Disk beschädigt ist, indem Sie eine andere Disk ein- sofort wieder. legen. Falls die Disk verschmutzt ist, wischen Sie sie mit einem wei- chen, trockenen Tuch von der Mitte zum Rand vorsichtig ab.
10.2. Pixelfehler bei LCD-TVs 5 Pixel Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Zeilen Leuchtpunkten kommen. 1920 x 1080 Pixel Bei Aktiv Matrix TFTs mit einer Auflösung von welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, ca.
11. Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: Vorsicht! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Zie- hen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben. ...
Seite 50
MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 668 688 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de...
