HP ProLiant SL4500 Serie Kurzinstallationsanleitung

Setup-Kurzanleitung
HP ProLiant SL4500 Serie
Teilenummer: 71 1552-041
Februar 2013
Ausgabe: 1
© Copyright 2013 Hewlett-Packard Development Company, L.P.
Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die Garantien für
HP Produkte und Services werden ausschließlich in der zum Produkt bzw. Service
gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind
keine weiter reichenden Garantieansprüche abzuleiten. Hewlett-Packard ("HP") haftet –
ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach
dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen
Vertreter oder einem Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe
Fahrlässigkeit und Vorsatz bleibt hiervon unberührt.
Übersetzte Versionen
Wählen Sie zur Ansicht der betreffenden Version die gewünschte Sprache aus:
• English
(http://www.hp.com/support/SL4540_SL4545_3N_QSI_en)
• Français
(http://www.hp.com/support/SL4540_SL4545_3N_QSI_fr)
• Español
(http://www.hp.com/support/SL4540_SL4545_3N_QSI_sp)
• Deutsch
(http://www.hp.com/support/SL4540_SL4545_3N_QSI_gr)
•
(http://www.hp.com/support/SL4540_SL4545_3N_QSI_jp)
•
(http://www.hp.com/support/SL4540_SL4545_3N_QSI_sc)
Standortanforderungen
Wählen Sie unter Berücksichtigung der im Standortplanungshandbuch auf der
Documentation CD und auf der HP Website (http://www.hp.com) beschriebenen
Standortanforderungen einen geeigneten Standort aus.

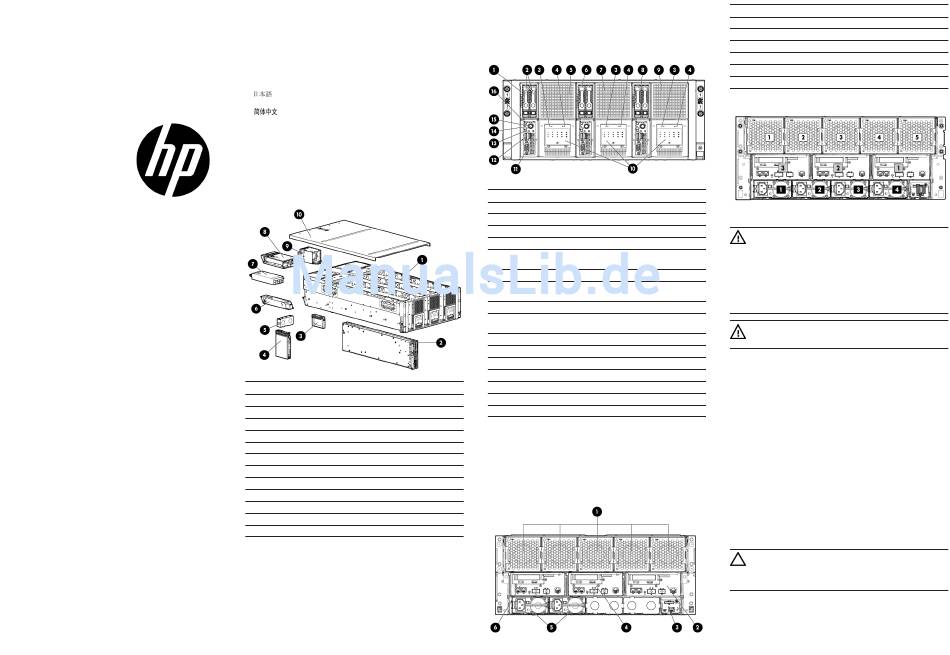

Überprüfen des Lieferumfangs
Nr. Beschreibung
1 Chassis der HP ProLiant SL4500 Serie
2 Knoten (3)
3 Laufwerksblende*
4 Laufwerk*
5 Netzteil-Leerblende*
6 Managementmodul
7 Netzteil*
8 I/O-Module (3)
9 Systemlüfter 5
10 Zugangsabdeckung
1 1 Rack-Schienen und Kabelführungsarm**
12 Documentation CD**
* Die Menge hängt von der bestellten Konfiguration ab.
** Nicht abgebildet
Identifizierung der Chassis-Komponenten
Sehen Sie sich vor der Installation der Komponenten auf der Vorder- bzw. Rückseite
des Chassis die Nummerierung der Geräteeinschübe für jede Komponente an.
Komponenten auf der Vorderseite
Nr. Beschreibung
1 Knoten 1
2 Knotenlaufwerke
3 LFF-Laufwerks-Status-LED
4 LFF-Laufwerks-UID
5 Vom Smart Array-Controller des Knotens 1 gesteuerte
Laufwerke
6 Knoten 2
7 Vom Smart Array-Controller des Knotens 2 gesteuerte
Laufwerke
8 Knoten 3
9 Vom Smart Array-Controller des Knotens 3 gesteuerte
Laufwerke
10 Laufwerksanzeigekarten
1 1 Knoten-VGA-Anschluss
12 Knoten-USB-Anschlüsse
13 Netz-/Standby-Taste und Netz-LED des Systems
14 Knoten-Zustands-LED
15 Knoten-Freigabeknopf
16 Knoten-UID-LED-Taste
Konfigurationsregeln
• In allen Lüftereinschüben müssen Lüfter installiert werden, um thermischen
Anforderungen zu genügen.
• In allen I/O-Einschüben muss ein I/O-Modul installiert sein.
• In allen Netzteileinschüben muss ein Netzteil oder eine Netzteil-Leerblende
installiert sein.
Komponenten auf der Rückseite
Nr. Beschreibung
1 Systemlüfter
2 I/O-Modul für Knoten 1
3 Managementmodul
4 I/O-Modul für Knoten 2
5 Netzteile
6 I/O-Modul für Knoten 3
Nummerierung der Komponenteneinschübe
Einrichten des Chassis
WARNING: Das Chassis ist sehr schwer. Beachten Sie folgende Hinweise,
um Verletzungen oder Geräteschäden zu vermeiden:
• Beachten Sie die örtlichen Anforderungen und Richtlinien zur Sicherheit
am Arbeitsplatz beim Umgang mit Geräten.
• Entfernen Sie alle installierten Komponenten aus dem Chassis,
bevor Sie das Chassis bewegen.
• Lassen Sie sich beim Anheben und Stabilisieren des Chassis während
der Installation oder beim Entfernen helfen, und gehen Sie dabei
vorsichtig vor, insbesondere wenn das Chassis nicht am Rack
befestigt ist.
WARNING: Zur Verringerung des Risikos von Verletzungen und
Sachschäden sollten Sie das Chassis während der Installation und
Entfernung ausreichend sichern.
1. Wählen Sie basierend auf den Anforderungen im HP ProLiant SL4500 Serie
Konfigurations- und Installationshandbuch einen geeigneten Standort zum
Aufstellen des Chassis aus.
2. Nehmen Sie das Verpackungsmaterial von der Palette ab.
3. Entfernen Sie ggf. alle installierten Komponenten aus dem Chassis:
o Chassis-Laufwerke
o Knoten
o Systemlüfter
o I/O-Module
o Managementmodul
o Netzteile
Installieren des Chassis
Das Chassis muss in einem Rack eingebaut werden. Installieren Sie die Rack-
Schienen und danach das Chassis und andere Komponenten.
Weitere Informationen finden Sie im HP ProLiant SL4500 Serie Konfigurations-
und Installationshandbuch und in den Schnelleinbauschienensystem
Installationsanleitungen, die mit dem Rack-Hardwarekit geliefert werden.
Installieren der Komponenten auf der
Vorderseite
VORSICHT: Um eine unzureichende Kühlung und Schäden durch
Überhitzung zu vermeiden, darf die HP ProLiant SL4500 Serie nur
in Betrieb genommen werden, wenn alle Festplattenlaufwerks- und
Geräteeinschübe mit einer Komponente oder einer Leerblende
bestückt sind.
