Führen Sie zum Anbau des Stellungsreglers an einen Schwenkantrieb fol-
gende Schritte (1 - 3) aus:
1. Adapter an Stellungsregler anbauen
2

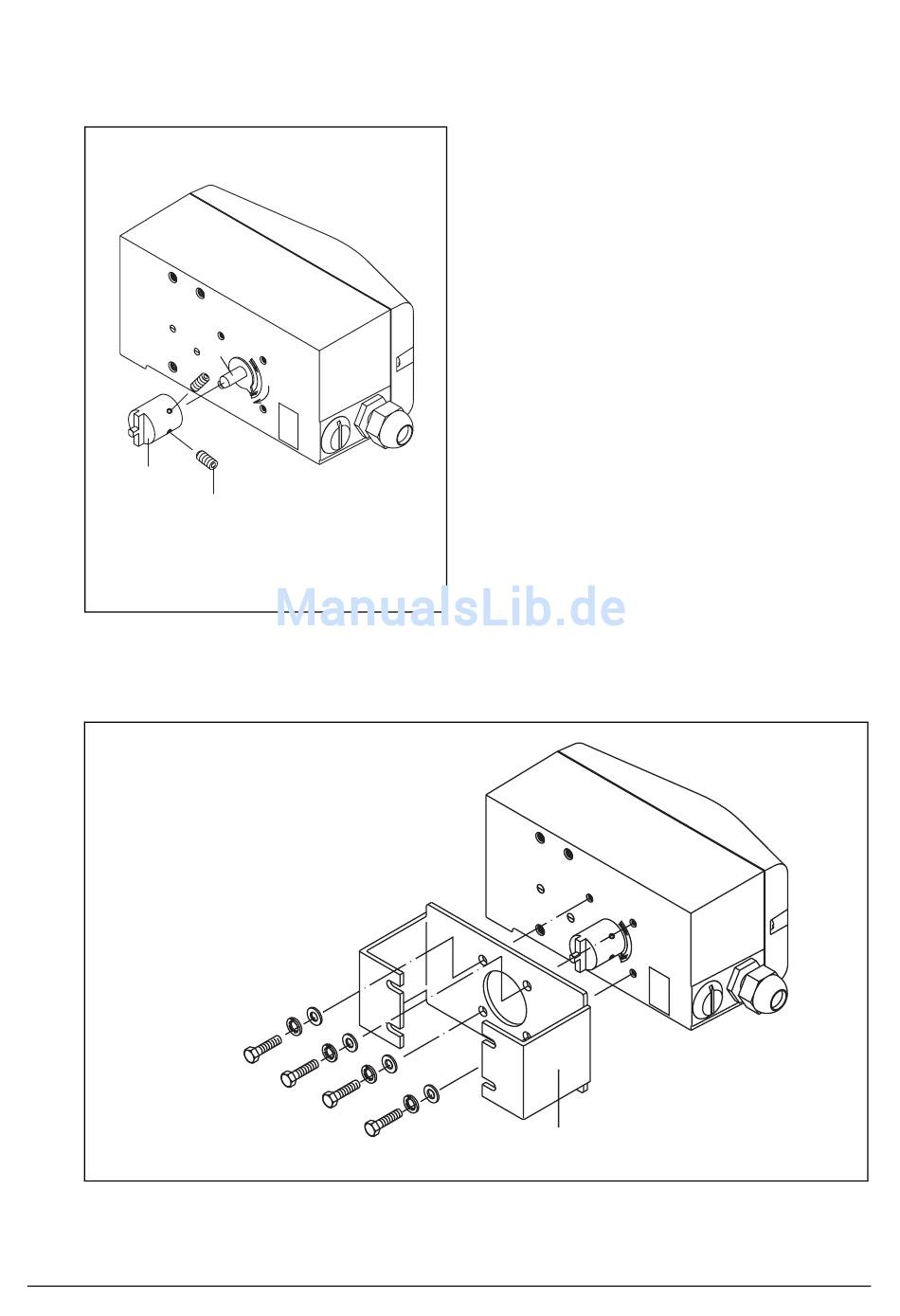

Bild 12 Adapter anbauen
2. Anbaukonsole (1) an Stellungsregler anschrauben
Schrauben M6
Bild 13 Anbaukonsole an Stellungsregler anschrauben
18
1
3
Elektropneumatischer Stellungsregler TZIDC-110
• Anbauposition bestimmen (parallel zum
Antrieb oder um 90° versetzt).
• Drehrichtung des Antriebs (rechtsdrehend
oder linksdrehend) ermitteln.
• Schwenkantrieb in Grundstellung fahren.
• Anhand der Anbauposition sowie der
Grundstellung und Drehrichtung des
Antriebs feststellen, in welche Stellung die
Achse (1) des Stellungsreglers von Hand
vorverstellt und in welcher Position der
Adapter (2) aufgesetzt werden muss,
damit der Stellungsregler innerhalb des
Arbeitsbereichs arbeiten kann (Pfeil auf
Geräterückseite muss sich innerhalb des
zulässigen Bereichs bewegen, siehe Bild
2 auf Seite 11).
• Achse voreinstellen.
• Adapter in der geeigneten Position auf die
Achse aufsetzen und mit Gewindestiften
(3) fixieren; dabei muss einer der Gewin-
destifte verdrehsicher auf die Abflachung
der Achse fixiert sein.
1
