Geräteübersicht Vorderseite ON/OFF die Lautstärke einstellen oder im Menü navigieren P/CH +/- : ein Programm auswählen oder im Menu navigieren TV/AV: Eingabequelle wechseln Standby Schalter, das Gerät einschalten oder in den Bereitschaftsmodus schalten Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung. Betriebsanzeige: leuchtet blau auf, wenn sich das Gerät im Standby-Modus befindet.
Rückseite und rechte Seite 13V/18VDC 300mA Max. SPDIF SUB OUT COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten USB (5V , 500 mA max.): USB-Anschluss für Medienwiedergabe HDMI 1-4: HDMI-Anschluss für Geräte mit HDMI-Ausgang Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker SIDE AV: Audio/Video-Eingang (gelb): Zum Anschluss eines Geräts über AV-Adapterkabel 3,5 mm Klinke >...
Fernbedienung INTERNET SCREEN LANG SUBTITLE PRESETS TEXT SLEEP PQRS WXYZ SOURCE SWAP MENU BACK EXIT INFO MY BUTTON 1 MY BUTTON 2 MULTIMEDIA INTERNET Internet-Taste Media-Tasten keine Funktion Wiedergabe starten Wiedergabe unterbrechen Wiedergabe stoppen an den Anfang des Titels/Kapitels; zum vorherigen Titel/vorherigen Kapitel ...
Seite 5
SOURCE Eingangssignal angeschlossener Geräte anwählen MENU OSD-Menu anzeigen und schließen P + Programmwahltasten; TV: Das vorherige (+) Programm auswählen Richtungstasten Im Menü nach oben; Videotext: Die nächste Seite auswählen. Im Menü nach unten; Videotext: Die vorherige Seite auswählen. ...
Inhalt Geräteübersicht ......................1 Vorderseite ............................ 1 Rückseite und rechte Seite ......................2 Hinweise zu dieser Anleitung ..................7 Bestimmungsgemäßer Gebrauch ....................7 Full HD ............................7 Lieferumfang ..........................7 Sicherheitshinweise ......................8 Betriebssicherheit .......................... 8 Aufstellort ............................. 8 Reparatur ............................9 Vorgesehene Umgebung ......................
Seite 7
Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mecha- nischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION®. Technische und optische Änderungen sowie Druckfehler vorbehalten.
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.
Sicherheitshinweise Betriebssicherheit • Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Die- ses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Au- gen zu schonen. • Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale. Reparatur • Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal. • Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.
Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien aus- laufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Ge- sundheit zur Folge haben könnte. Bitte befolgen Sie unbedingt folgende Hinweise: •...
Inbetriebnahme Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“auf Seite „Sicherheitshinweise“ auf Seite 8. Auspacken • Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. • Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhin- dern.
Stecken Sie ein Antennenkabel entweder von der Hausantenne, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV. An den Anschluss mit der Bezeichnung LNB haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschließen. Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest. Hinweis Um verschlüsselte/kostenpfl...
Seite 14
Drücken Sie anschließend auf OK, um fortzufahren. Es erscheint die Abfrage zum digitalen Anten- nensignal. Stellen Sie hier ein, ob das digitale Antennensignal über Antenne (DVB- T), über Kabel (DVB-C) oder über Satellit (DVB-S) eingespeist wird. Je nach vorgenommener Einstellung wird nach Digital-TV Kanälen gesucht. ...
Bedienung Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten P +/- an der Fernbedienung, P/CH +/- am Gerät oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge. ...
Diese Einstellung der Bildformate können Sie auch im Menü Bild > Bildformat ändern. Hinweis: Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Ta- sten 5/6 drücken, während als Bildformat 14:9 Zoom, Kino oder Untertitel ausge- wählt ist. Hinweis: Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfü- gung stehen.
Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und ak- tuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Vi- deotexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation.
Über das OSD-Menü Im Menü navigieren Drücken Sie die Menü-Taste MENU, um das OSD zu aktivieren. Mit den Richtungstasten 34 wählen Sie die Optionen aus dem Hauptmenü. Drücken Sie die Taste OK, um die gewählte Option des Hauptmenüs aufzurufen. ...
Menüsystem im Detail Menüpunkt Einstellungen Modus Bildmodus wählen: Natürlich, Kino, Spiele, Dynamisch. Diese Funktion entspricht der Taste PRESETS. Kontrast Kontrast verringern bzw. erhöhen (Skala 0 - 63). Helligkeit Helligkeit verringern bzw. erhöhen (Skala 0 - 63). Schärfe Schärfe verringern bzw. erhöhen (Skala 0 - 31). Farbe Farbstärke verringern bzw.
Seite 20
Menüpunkt Einstellungen Erweiterte Ein- Erweiterte Einstellung stellungen Dynamischer Dynamischen Kontrast einstellen Kontrast Farbtemperatur Farbton wählen: Normal, Warm, Kalt. Bildformat Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste SCREEN. Movie Sense Funktion zur verbesserten Darstellung von bewegten Bildern. Film-Modus Um die mit der Videokamera aufgenommene Filme ru- ckelfrei abzuspielen, schalten Sie den Film-Modus auf...
Menü Bild im VGA/PC M odus Menüpunkt Einstellungen Kontrast Kontrast verringern bzw. erhöhen (Skala 0 - 63) Helligkeit Helligkeit verringern bzw. erhöhen (Skala 0 - 63) Farbe Farbstärke verringern bzw. erhöhen (Skala 0 - 63) Energiesparmo- Wenn Sie den Energiesparmodus auf Eco setzen, schaltet das TV-Gerät in den Energiesparmodus und der Helligkeitswert des TV-Geräts wird auf den Optimalwert eingestellt.
Menüpunkt Einstellungen Phase Wenn das Bild des PCs nicht klar erscheint, können Sie das Bildsignal hier mit mit den Pixeln des LCD-TVs in Deckung bringen. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Darstellung. Setzen Sie mit oder OK alle Bildeinstellungen auf die Werkseinstellungen Zurücksetzen zurück.
Menü Einstellungen Menüpunkt Einstellungen Conditional Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor Access bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation.
Seite 24
Menüpunkt Einstellungen Sprache In dem Menü Spracheinstellungen werden alle Spracheinstellungen einge- stellt und angezeigt. System Hier wählen Sie die Sprache des OSD-Menüs, d. h. für die Einblen- dungen auf dem Bildschirm. Die Sprache stellt sich direkt um. Stellen Sie keine Sprache ein, die Sie nicht verstehen.
Seite 25
Menüpunkt Einstellungen Kindersiche- Wenn Sie diesen Punkt mit O K be- rung stätigen, öffnet sich ein Dialogfenster. Es wird das Passwort (bzw. der Sperr- schlüssel) abgefragt. Bei Auslieferung des Gerätes ist dieses Passwort auf „0000“ eingestellt. Bei korrekter Ein- gabe öffnet sich das Dialogfenster der Schutzeinstellungen.
Seite 26
Menüpunkt Einstellungen Timer Über den Ausschalt-Timer können Sie das Gerät so programmieren, dass es sich selbstständig ausschaltet. Sie können die Zeit in 30-Minuten-Schritten ein- stellen (maximal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Ti- mer-Zeit. Wählen Sie Aus, um die Funktion zu beenden. Im Timermenü...
Seite 27
Menüpunkt Einstellungen Datum/Zeit Hier können Sie die Zeiteinstellungen ändern. Datum / Zeit: Anzeige des eingestellten Datums und der eingestellten Zeit. Diese Einträge können nicht geändert werden. Zeiteinstellungen: Wenn Sie den Eintrag von Auto auf Manuell ändern, können Sie im folgenden Eintrag die gewählte Zeitzone jeweils um volle Stun- den vor oder zurück stellen.
Seite 28
Menüpunkt Einstellungen Andere Einstellungen Menü Hier können Sie die Zeit einstellen, nach der das OSD-Menü Zeitlimit sich automatisch schließt. Verschlüsselte Wenn Sie verschlüsselte Sender suchen wollen, stellen Sie Ja Kanäle ein. Wenn Sie nur freie Sender suchen wollen („Free-to-Air“), suchen stellen Sie Nein ein.
Menü Installation Menüpunkt Einstellung Automatischer Die Funktion Automatische Sendersuche hilft Ihnen, die Sender des TV- Sendersuchlauf Geräts neu zu suchen und neue Sender zu speichern. Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung. Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK. Bestätigen Sie die Abfrage mit Ja und drücken Sie OK, um die Sendersuche zu star- ten.
Menü Programmliste Die Programmliste ist der Ort, an dem Sie Ihre Kanäle verwalten. In diesem Menü stehen Ihnen fol- gende Optionen zur Verfügung: • Kanalliste bearbeiten • Favoriten • Aktive Kanalliste Kanalliste bearbeiten Gesamte Programmli ste durchblättern Mit den Richtungstasten wählen Sie das vorherige oder nächste Programm. ...
Seite 31
Wählen Sie Ja und bestätigen Sie mit O K . Das Programm wird gelöscht und die Programmliste wird aktualisiert. Wählen Sie Nein und bestätigen Sie mit O K . Der Löschvorgang wird abgebrochen. Programme umbenennen Mit den Richtungstasten wählen Sie das Programm, das Sie umbenennen möchten. ...
Seite 32
Favoriten Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durch- blättern der Kanäle lediglich Ihre Lieblingsprogramme anzeigen lassen. Um einen Favoriten festzulegen, markieren Sie im Menü Programmliste den Eintrag Favoriten. Drücken Sie nun die Taste O K ; das Menü Favoritenliste wird auf dem Bildschirm angezeigt. So fügen Sie ein Programm zu einer Favoritenliste hinzu ...
Menü Medienbrowser Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Musikdateien, Bilder und Videos wiedergeben. Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem LCD- TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompati- bilitätsprobleme entstehen können.
EPG - Programm-Guide Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“. In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Wählen Sie mit e in Programm und blättern Sie mit durch das Programm.
Seite 35
Taste Eintrag Funktion Optionen Wenn die markierte Pro- gramm läuft, steht Ihnen nur die Option Kanal wäh- len zu Verfügung. Drücken Sie die Taste O K , um auf das Programm umzuschal- ten. Wenn die markierte Sendung in der Zukunft liegt, steht Ihnen noch zusätzlich die Option Timer für Sendung einstellen zur Verfügung.
MEDION Mediathek Im Medien Portal finden Sie auch die MEDION® Mediathek. Genießen Sie zahlreiche Videoclips und andere Mediadateien aus dem Internet, welche bereits nach Genre und Datum für Sie sortiert wur- den und ständig aktualisiert werden. Legen Sie Favoriten an und finden einzelne Beiträge bequem per Suchfunktion wieder.
Geräte anschließen Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Vorsicht! Das Benutzen eines Kopfhörers mit zu großer Lautstärke erzeugt übermäßigen Schall- druck und kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.
Videorekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Aus- gang des Videorekorders. Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand. Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert.
Verwenden Sie ausschließlich das mitgelieferte AV-Adapterkabel. DVD-/Videorekorder und SAT-Receiver anschließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden: Schließen Sie den Receiver wie oben beschrieben an. Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
PC anschließen Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook ange- schlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen. So schließen Sie das LCD-TV am PC an: Schalten Sie beide Geräte aus. ...
Subwoofer anschließen Ihr LCD-TV verfügt über einen Subwoofer Ausgang (SUB OUT) an den Sie einen analogen Subwoofer anschließen können. So schließen Sie einen Subwoofer an das LCD-TV an: Schalten Sie beide Geräte aus. Schließen Sie ein Cinchkabel an den SUB OUT Ausgang des LCD-TVs und an den Eingang des Sub- woofers an.
Fehler Lösung Das Bild ist gepunktet. • Es liegen möglicherweise Interferenzen von Autos, Zügen, Lei- tungen, Neonleuchten, etc. vor. • Es besteht möglicherweise eine Interferenz zwischen dem An- tennen- und Stromkabel. Legen Sie die Kabel weiter auseinan- der. Es erscheinen Streifen am •...
Pixelfehler bei LCD-TVs 5 Pixel Trotz modernster Fertigung kann es auf Grund der hoch- komplexen Technik in seltenen Fällen zu Ausfällen von ein- zelnen oder mehreren Leuchtpunkten kommen. Zeilen Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zu- sammensetzen, kommen insgesamt ca.
Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: Achtung! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben. •...

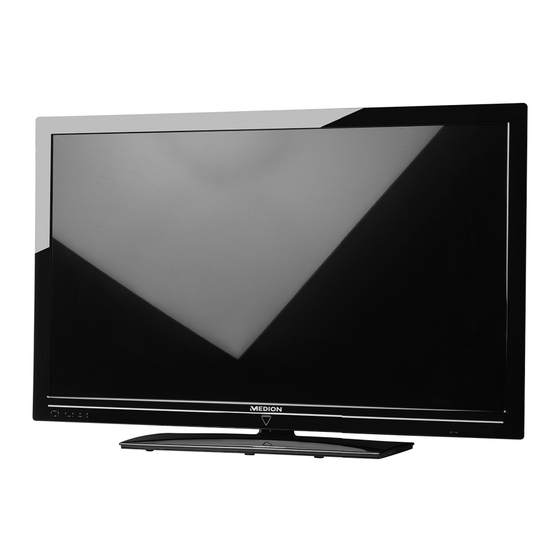

Technische Daten/Produktdatenblatt LCD-TV Gerätebezeichning X17017 (MD30580) Nennspannung 220 - 240 V ~ 50 Hz Bildschirmgröße 106,7 cm (42“) LCD; 16:9-Display Leistungsaufnahme max. 160 Watt Leistungsaufnahme Standby < 0,5 W Leistungsaufnahme Gerät Aus 0 Watt Physikalische Auflösung 1920 x 1080 TV-System PAL, SECAM, B/G, D/K, I, L/L‘...
Seite 46
Bitte beachten Sie: Sollte es vorkommen, dass durch unvorhergesehene Bedienkombinationen, fehlerhaftem Datenaustausch oder elektrostatischer Entladung (Electro Static Discharge) der LCD-TV nicht mehr bedient werden kann, ziehen Sie in diesem Fall den Netzstecker und nehmen Sie das Gerät im Anschluss wieder in Betrieb. X17017 (MD 30580) MSN 30013924 106,7...
Seite 48
MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 668 688 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de...
