DE
2C.

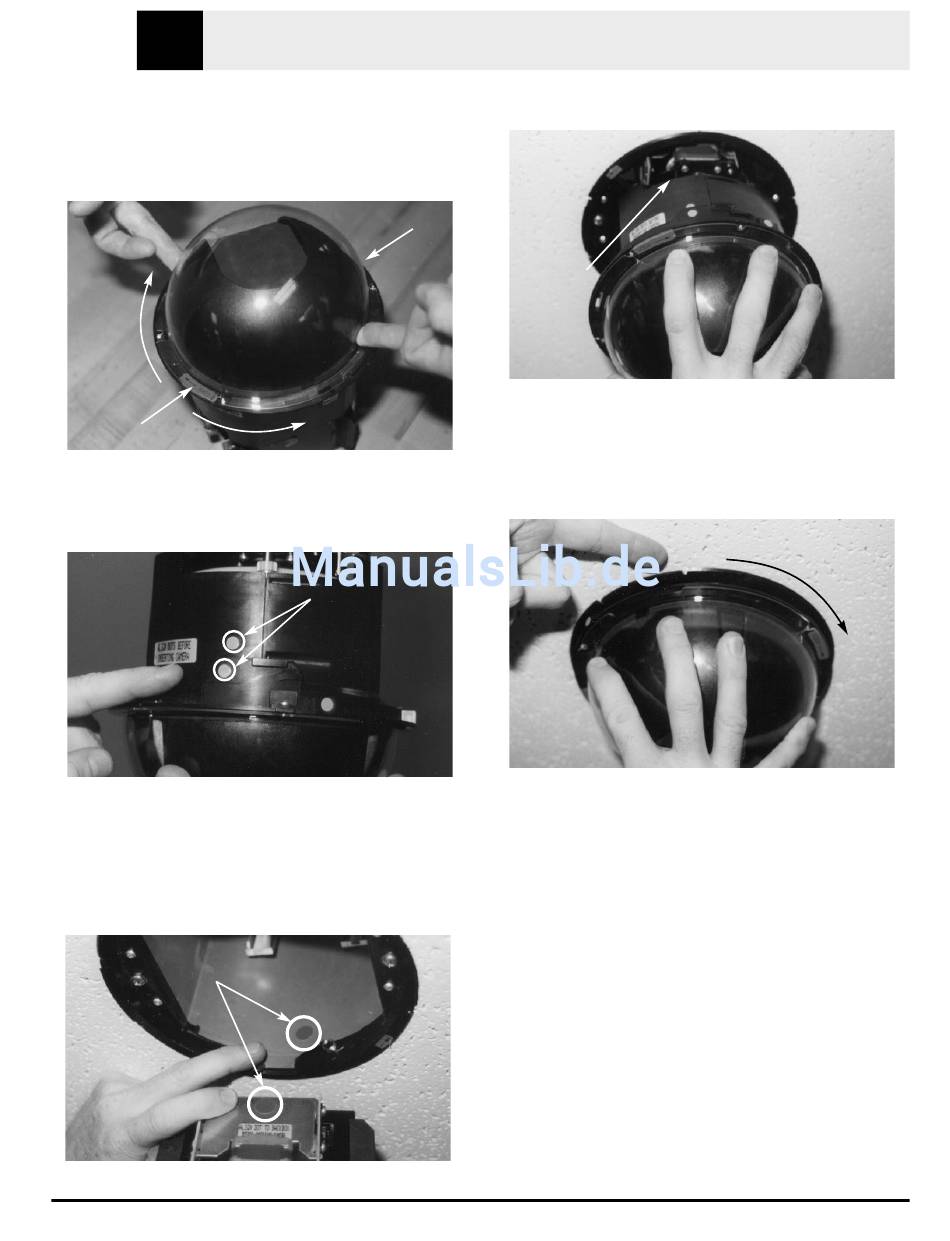

Die Sichtkuppel an der Kamera anbringen und darauf
achten, dass die blauen Verriegelungsmarkierungen
aufeinander ausgerichtet sind.
Die Kuppel einrasten. Dazu an Punkten 90° zu den
blauen Markierungen vorsichtig drücken.
90°
BLAUE
MARKIERUNG
Foto 2C Sichtkuppel anbringen
2D. Die Kameraoberseite fest halten und den unteren Teil
drehen, bis die gelben Markierungen der Kamerakuppel
aufeinander ausgerichtet sind.
Foto 2D Gelbe Markierungen aufeinander ausrichten
2E.
Den roten Punkt am Kameramodul auf den roten Punkt
im Einbaukasten ausrichten und das Kameramodul in
dieser Position mit Hilfe der Führungen in den
Einbaukasten einschieben. Bitte beachten, dass die
Kamera um 180° gedreht dargestellt ist, um die roten
Punkte zu zeigen.
ROTEN
PUNKTE
Foto 2E Rote Punkte aufeinander ausrichten
© 2004 Bosch Security Systems
2F.
90°
2G. Die Kuppel nach oben drücken und gleichzeitig
GELBE
MARKIERUNGEN
2H. Als Zubehör ist eine Verriegelungsschelle
Das Modul am Sichtfenster fest halten und vollständig in
den Einbaukasten einführen.
DIE ROTEN
PUNKTE
SIND
AUFEIN-
ANDERAUS-
GERICHTET.
Foto 2F Kameramodul einführen
Sichtfenster/Verriegelungsring eine Vierteldrehung nach
rechts drehen. Die Kamera wird etwa 10 Sekunden nach der
ordnungsgemäßen Installation initialisiert.
Foto 2G Kuppel verriegeln
erhältlich, die das unbefugte Abnehmen der Kuppel
verhindert. Die Schelle mit den beiden Laschen
nach oben in den Verriegelungsring rechts neben den
blauen Markierungen drücken. Die Schelle
mit einem Schlitzschraubendreher vollständig in
den Ring drücken.
Abschnitt 2
DURCH
DREHEN
VERRIEGELN.
Seite 9 von 33
