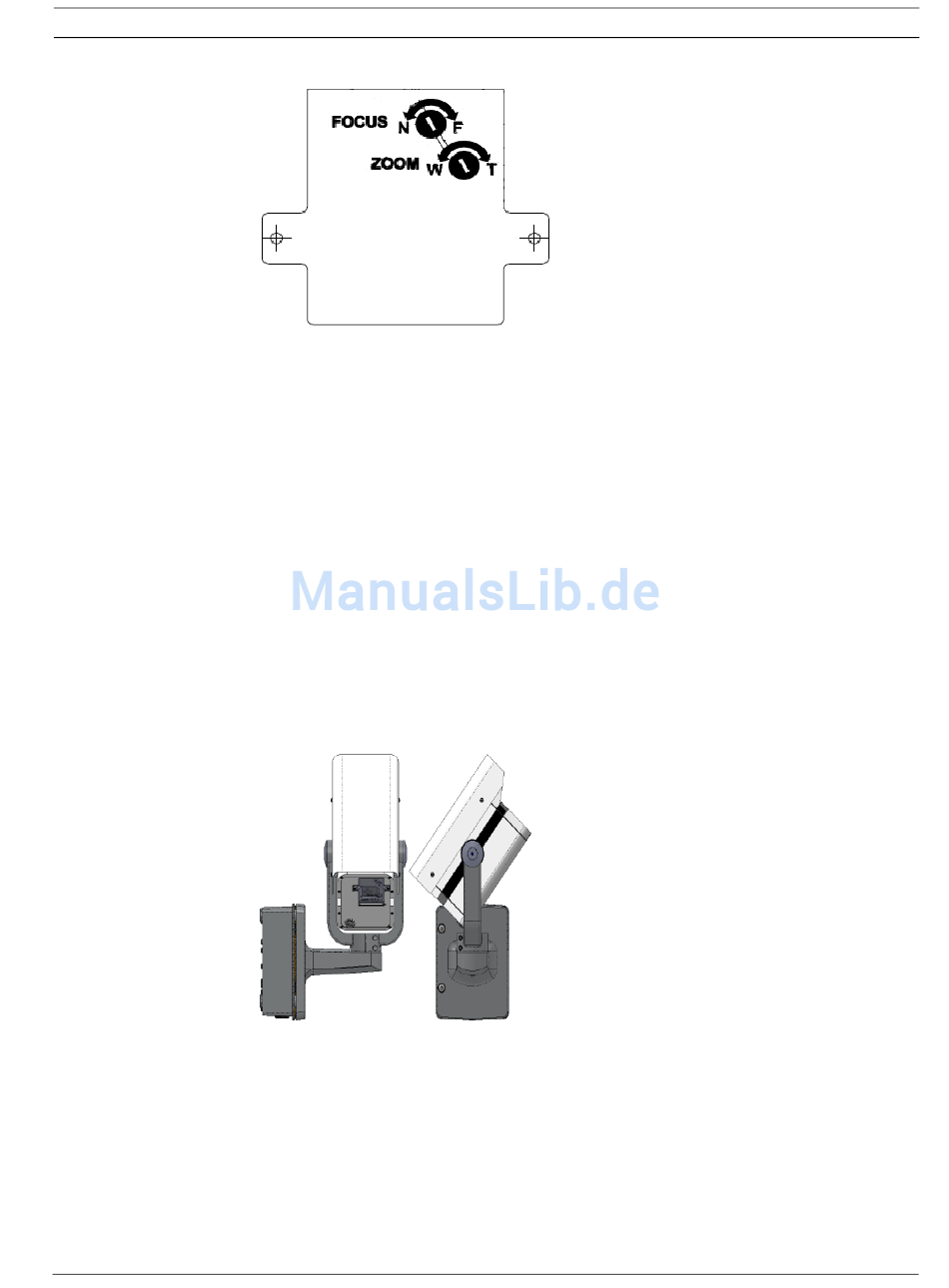

Bild 6.3 Fokus- und Zoomgrafik an der Innenseite der Bodenplatte auf der Rückseite des Kameragehäuses.
6.3
Einstellen des Schwenkbereichs
1.
2.
3.
6.4
Einstellen des Neigungsbereichs
1.
2.
3.
4.
Bild 6.4 Beispielorientierung: Kamera um 90 Grad nach links gedreht, zeigt um 50 Grad nach oben
Bosch Security Systems, Inc.
Lösen Sie die Schrauben am Boden der „U-Halterung" mit dem 4 mm Innensechskant-
Schraubendreher, um die erforderlichen Schwenkeinstellungen vorzunehmen.
Wenn sie sich bewegen lässt, stellen Sie die Kamera auf den gewünschten
Schwenkwinkel ein.
Ziehen Sie die Schraube zur Sicherung fest.
Lösen Sie die runden Kappen (CCW), wo die Halterung mit dem Kameragehäuse
verbunden ist, um die Schrauben für die Neigungseinstellung freizulegen.
Lösen Sie die Schrauben mit dem 4 mm Innensechskant-Schraubendreher und nehmen
Sie die erforderlichen Neigungseinstellungen vor.
Ziehen Sie die Schrauben zur Sicherung fest.
Ersetzen Sie die runden Kappen, wenn Sie die Einstellungen vorgenommen haben.
Bedienungsanleitung
