de | Installation
4.3
Montieren des Hängearms an die Anschlussdose
Der Stift des unteren Kameraarmscharniers ist mit einer Scharnierstiftarretierung versehen,
um das Scharnier geöffnet zu halten, während der Hängearm an der Anschlussdose befestigt
wird.
1.

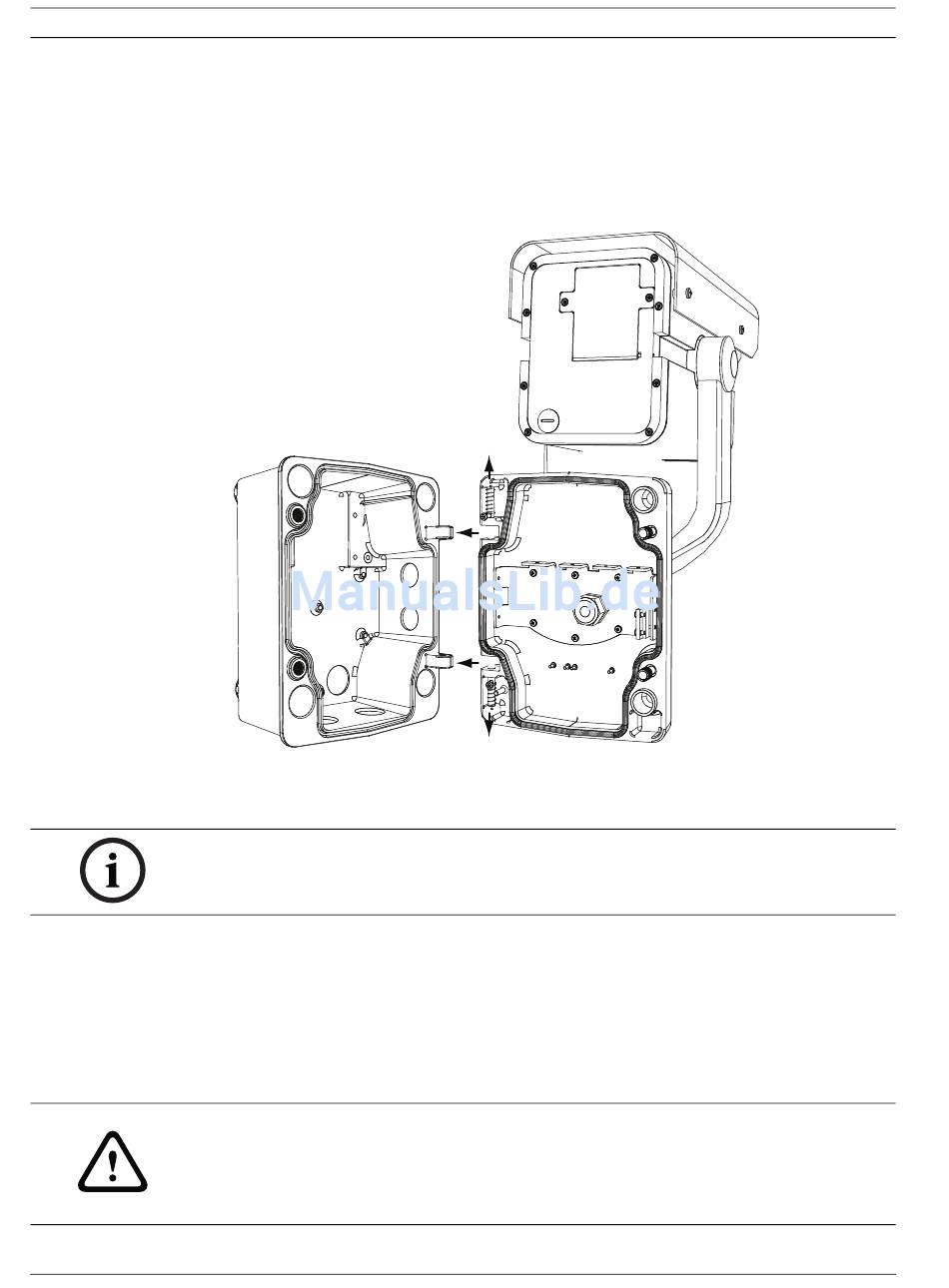

Bild 4.2 Ausrichten des Kastenscharniers für die Kamera
2.
HINWEIS!
Beide Scharnierstifte müssen vollständig ausgerückt sein, um die Scharniere des Kameraarms
zu öffnen (zu entriegeln), bevor Sie mit dem nächsten Schritt fortfahren.
3.
4.
WARNUNG!
Wenn die Scharnierstifte des Kameraarms nicht vollständig durch die Scharnierösen der
Anschlussdose greifen, um ihn mit dem Kameraarm zu verriegeln, kann dies zu schweren
Verletzungen oder Verletzungen mit Todesfolge führen. Gehen Sie vorsichtig vor, bevor Sie
den Kameraarm loslassen.
F.01U.166.250 | 1.0 | 2011.04
Rücken Sie den Stift des unteren Scharniers aus, indem Sie den Stifthebel nach unten
drücken und hinter die Scharnierstiftarretierung drehen.
Öffnen Sie das obere Scharnier, indem Sie den Stifthebel nach oben ziehen und
festhalten.
Während Sie das obere Scharnier geöffnet halten, führen Sie das obere und untere
Scharnier des Kameraarms über die Scharnierösen der Anschlussdose. Dieser Vorgang ist
in der obigen Bild 4.2 dargestellt.
Sobald Sie die Scharniere über die Scharnierösen geführt haben, lassen Sie den oberen
Scharnierstift los, sodass er in die Scharnieröse der Anschlussdose eingreift. Lösen Sie
anschließend den Stift des unteren Scharniers aus seiner Arretierung, um den
Kameraarm mit der Anschlussdose zu verriegeln.
