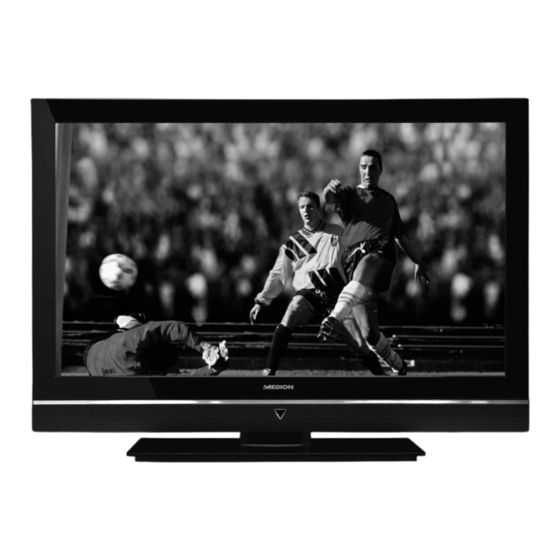

Geräteübersicht LCD-TV Vorderseite und rechte Seite TFT-Bildschirm Betriebsanzeige: Leuchtet blau auf, wenn sich das Gerät im Standby-Modus befindet. Erlischt, wenn das Gerät eingeschaltet ist. Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung. Lautsprecher Netzkabel : Standby Schalter, das Gerät einschalten oder in den Bereitschaftsmodus schalten TV/AV: Eingangssignal wählen: (Antenne), DTV, EXT–1, EXT–2, EXT–2S, FAV, S-VIDEO, HDMI-1, HDMI-2, HDMI-3, HDMI-4, YPbPr, MENU: das Bildschirm-Menü...
Rückseite und linke Seite COMMON INTERFACE Schacht für Common Interface-Modul USB-Anschluss: Zum Anschluss eines USB-Geräts, wird über den Mediabrowser angesprochen HDMI 1-4 HDMI-Anschlüsse: Zum Anschluss eines Geräts mit HDMI-Ausgang Kopfhöreranschluss: Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker VIDEO-Eingang (gelb): Zum Anschluss eines Geräts über Cinchkabel R / L AUDIO-Eingänge (rot/weiß): Zum Anschluss eines Geräts über Cinchkabel S-VHS...
Fernbedienung STANDBY, d. h. LCD-TV vorübergehend ausschalten LCD-TV MD 30305 bedienen Bedienen eines anderen Geräts, das auf diese Universalfernbedienung programmiert wurde (s. S. 44). Die Beschriftungen dienen der Übersicht; sie bezeichnen nicht den zu wählenden Gerätetyp INFO Zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat.
Seite 5
Videotext: Verdecktes Suchen; PAP-Fenster aktivieren, sofern ein Gerät an einem digitalen Eingang angeschlossen ist. Videotext: Seite anhalten Keine Funktion Uhrzeit anzeigen / Videotext: Unterseite öffnen Videotext: Verborgener Text Vom TV-Modus in PC-Modus schalten Videotext ein- und ausschalten...
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.
Sicherheitshinweise Betriebssicherheit • Kinder sollten beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen ( einschließlich Kinder ) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
Reparatur • Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal. • Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner. Vorgesehene Umgebung • Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.
Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte. Bitte befolgen Sie unbedingt folgende Hinweise: • Halten Sie Kinder von Batterien fern.
Inbetriebnahme Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel "Sicherheitshinweise" auf Seite 8. Auspacken Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. Lassen Sie sich beim Auspacken des Gerätes von jemand helfen. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
Bedienung Zur Bedienung Ihres LCD-TVs können Sie die Fernbedienung oder die Nahbedienungstasten am Gerät verwenden. Über die Nahbedienungstasten können Sie: • das Gerät im STANDBY ein- und ausschalten; • TV/AV ein externes Gerät wählen (vgl. Seite 16); • MENU das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem Gerät vorzunehmen; •...
Seite 14
Wenn Sie eine Antenne mit aktiver Stromversorgung verwenden, müssen Sie die Stromversorgung auf stellen. Für die Verwendung der mitgelieferten Antenne stellen Sie die Stromversorgung auf Aus. Drücken Sie anschließend auf OK, um fortzufahren. Es erscheint die Abfrage zum automatischen Sendersuchlauf der digitalen Sender.
Wenn Sie die voreingestellte Sprache (Deutsch) ändern möchten, stellen Sie mit den Richtungstasten gewünschte Sprache ein. Wählen Sie dann ggf. mit der Richtungstaste den Eintrag an und wählen Sie mit den Richtungstasten Land das gewünschte Land. Die Ländereinstellung hat Einfluss auf die Reihenfolge in der die Programme gespeichert werden.
Programmauswahl • P/CH +/– Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten (am Gerät oder an der Fernbedienung) oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zweistellige Nummer drücken Sie vorher die Taste -/--. •...
Infos anzeigen lassen Drücken Sie die Taste INFO, um sich folgende aktuelle Einstellungen anzeigen zu lassen: – Programmplatz und Programmname – Toneinstellung (mono oder stereo) – Bildeinstellung Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm. Im TV-Modus können Sie sich die Uhrzeit anzeigen lassen, indem Sie die Taste (Uhrzeit/Videotext Unterseite) drücken.
Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet viele nützliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeicherung oder schnelle Navigation. Die Bedienung des Videotexts Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Videotext-Tasten.
Nützliche Videotext-Eigenschaften Mix Videotext-Fernsehbild Drücken Sie die Taste , um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund). INDEX Mit der Taste wählen Sie die Indexseite aus, die eine Liste des Videotextinhalts enthält. STOP Die Videotextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen, als auf einen Bildschirm passen.
„Bild in Bild“ und „Bild an Bild“: PIP und PAP Mit den Funktionen PIP und PAP können Sie gleichzeitig ein Fernsehbild und ein Bild aus einer anderen Quelle anzeigen lassen. PIP = "picture in picture": Das zweite Bild erscheint als kleines Bild in einer Ecke des Hauptbildes.
Die PIP/PAP-Funktion aktivieren und bearbeiten Schließen Sie ein Gerät (z. B. einen DVD-Player) an einen der oben genannten Eingänge an. Falls das LCD-TV das Bild des externen Geräts nicht von selbst wiedergibt, wählen Sie die Quelle mit der Taste AV/SOURCE bzw.
Über das OSD-Menü Hauptmenü im Analog-TV • Analog TV Menüsystem Menü BILD • Menü SOUND Hinweis • Menü FUNKTION • Menü PROGRAMMIERUNG Bitte beachten Sie, dass Sie • einige allgemeine Menü PROGRAMMTABELLE Einstellungen für das TV-Gerät • Menü QUELLE nur im analogen Modus einstellen können.
Menü SOUND Menüpunkt Einstellungen Grundeinstellung der Lautstärke beim Einschalten (Skala 0 - 63). Wählen Sie eine moderate Lautstärke Grundlautstärke. Untermenü EQUALIZER öffnen: Siehe nächsten Abschnitt. Equalizer Balance Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher (Skala -32 und + 32) ein.
Seite 25
Untermenü EQUALIZER Menüpunkt Einstellungen Voreinstellung Wählen Sie mit eine Equalizer-Voreinstellung aus. Bei den Einstellungen Musik, Film, sind die Toneinstellungen für die Sprache Klassik jeweilige Musikrichtung optimiert; Normal ist die Normaleinstellung. Bei der Einstellung Benutzer können Sie eine eigene Einstellung vornehmen: Wählen Sie mit ein Frequenzband und stellen Sie mit einen Wert ein.
Menü FUNKTION Menüpunkt Einstellungen Untermenü öffnen: Siehe nächsten Abschnitt. Pip-Pap PIP-PAP Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausschaltet. Mit den Einschlaf-Funktion Richtungstasten können Sie die Zeit in 10-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit. Wählen Sie Aus, um die Funktion zu beenden.
Untermenü PIP-PAP Sie können ein PIP- oder PAP-Fenster mit den Tasten bzw. aufrufen (siehe Seite 19). In diesem Menü können Sie weitere Einstellungen vornehmen. Menüpunkt Einstellungen Wenn die Funktion ausgeschaltet ist, erscheint nur das Hauptbild. Pip-Pap Einstellung Pip: Es erscheinen die folgenden Menüpunkte. Einstellung Pap: Es erscheinen einige der folgenden Menüpunkte.
Seite 28
Menüpunkt Einstellungen Hier sehen Sie die Nummer des Programmplatzes des aktuell laufenden Programms. Mit den Programm Richtungstasten oder mit den Zifferntasten können Sie einen anderen Programmplatz wählen (0 bis 199). Speichern Sie den neuen Programmplatz mit der Taste OK, oder indem Sie den Punkt anwählen und drücken.
Menü PROGRAMMTABELLE Im Menü sehen Sie die gespeicherten Programme. Sie erscheinen mit ihren Programmnamen, Programmtabelle sofern die Sendeanstalt diese Funktion unterstützt. Kann der Name nicht dargestellt werden, erscheinen die Kanalnummern oder C-. Hierbei steht "S" für Sonderkanal, "C" für Normalkanal ("Channel"). Der Programmspeicher umfasst 199 Plätze.
Menü QUELLE In diesem Menü können Sie Quellen deaktivieren und aktivieren und anwählen. Deaktivieren Sie eine Quelle, indem Sie sie anwählen und drücken. Deaktivierte Quellen erscheinen nicht in der Auswahlliste, die mit der Taste AV/SOURCE geöffnet wird. Menüpunkt Anschluss Beschreibung Bei angeschlossener analoger Antenne: Analog-TV Bei angeschlossener DVB-T Antenne: Digital-TV SCART 1...
Menüsystem im PC-Modus Im PC-Modus hat das OSD-Menü die folgenden Einträge: Menü PC-LAGE Menüpunkt Einstellungen Wenn das Bild verschoben sein sollte, können Sie den Eintrag Auto-Position anwählen und Auto-Position drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen.
DTV-Menüsystem Das DTV-Menü kann nur angezeigt werden, wenn Sie eine terrestrische TV/DTV Digitalsendung anschauen. Mit der Taste (auf der Fernbedienung unten links) können Sie auf den DTV-Modus umschalten. Drücken Sie die Taste MENU; das nachstehende Menü erscheint auf dem Bildschirm: Mit den Richtungstasten wählen Sie die Optionen aus dem Hauptmenü.
Seite 33
Gesamte Programmliste durchblättern Mit den Richtungstasten wählen Sie das vorherige oder nächste Programm. Um eine Seite nach oben oder unten zu blättern, können Sie die rote oder grüne Taste benutzen. Wenn Sie ein bestimmtes Programm schauen möchten, markieren Sie dieses mit den Richtungstasten drücken anschließend die Taste OK, während der “Auswählen”-Eintrag im Programmliste-Menü...
Favoriten festlegen Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durchblättern der Kanäle lediglich Ihre Lieblingsprogramme anzeigen lassen. Um einen Favoriten festzulegen, markieren Sie den Eintrag im unteren Teil des Programmliste-Menüs. Favoriten Drücken Sie nun die Taste OK; das Fenster wird auf dem Bildschirm angezeigt.
Taste Eintrag Funktion Durchsuchen Sie entweder in die Aktuelle Programmliste, Suche einen Einzelner Kanal (siehe nächste Zeile), Alle Kanälen, Alle TV-Kanäle oder Alle Radiokanäle. Nur verfügbar, wenn Einzelner Kanal ausgewählt ist. Wählen Kanal Sie einen Kanal. Wählen Sie den ersten Tag. Wählen Sie den letzten Tag Suche nach Wählen Sie...
Menü COMMON INTERFACE (CI-Schnittstelle) Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie ein Conditional Access Module (CAM-Modul) und eine spezielle Karte von Ihrem Anbieter. Diese Komponenten installieren Sie auf folgende Weise in Ihrem Fernsehgerät. Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker.
Seite 37
Menüpunkt Einstellung Wenn Sie eine Antenne mit aktiver Stromversorgung verwenden, müssen Sie die Aktivantenne Stromversorgung auf stellen. Für die Verwendung der mitgelieferten Antenne stellen Sie die Stromversorgung auf Aus. Wenn Sie verschlüsselte Sender suchen wollen, stellen Sie ein. Wenn Sie nur freie Suche Verschlüs.
Seite 38
Sprache In dem Menü werden alle Spracheinstellungen für das Menü des Digital-TVs eingestellt und Spracheinstellungen angezeigt. Sie haben keinen Einfluss auf das Menü des Analog-TVs. Menüpunkt Einstellung System Hier wählen Sie die Sprache des OSD-Menüs, d. h. für die Einblendungen auf dem Bildschirm.
Menüpunkt Einstellung Hier suchen Sie manuell für eine ausgewählte Sendernummer. Manueller Sendersuchlauf Digitale Sender werden Multiplex-Kanalnummern zugeordnet. Hier können Sie eine Kanalnummer nach bestimmten Sendern absuchen, wenn Sie die komplette Suche vermeiden möchten. Die angezeigte Kanalnummer gehört zum aktuell eingestellten Programm.
Geräte anschließen Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Bei angeschlossenem Kopfhörer bleiben die Hauptlautsprecher an. Die Lautstärketaste und die Taste Stummschaltung regeln die Hauptlautsprecher. Die Lautstärke des Kopfhörers regeln Sie im Menü TON, Untermenü KOPFHÖRER, siehe "Untermenü KOPFHÖRER". Vorsicht! Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen.
DVD-Player anschließen Zum Anschluss eines DVD-Players haben Sie diverse Möglichkeiten: Mit einem SCART-Kabel Schließen Sie einen DVD-Player mit SCART-Kabel an die Buchsen SCART-1 oder SCART-2 an. Mit einem A/V-Cinch-Kabel oder S-Video-Kabel Alternativ können Sie Cinch-Kabel rot-weiß (für die Tonübertragung) und gelb (für die Bildübertragung) einsetzen.
Receiver (SAT, DVB-T, Decoder etc.) anschließen Sie haben verschiedene Möglichkeiten ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT- Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) an Ihr LCD-TV anzuschließen. Mit einem SCART-Kabel Schließen Sie einen Receiver mit SCART-Kabel an die Buchsen oder SCART-1 SCART-2...
Gerät mit HDMI- oder DVI-Ausgang HDMI ("High Definition Multimedia Interface") ist im Bereich der Unterhaltungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080i ohne Qualitätsverlust darstellen.
USB-Gerät anschließen Stecken Sie das USB-Gerät in den seitlichen USB-Anschluss des LCD-TVs. Hinweis Um eine Beschädigung der Kontakte zu vermeiden, achten Sie darauf, dass der Stecker und die Buchse genau zusammen passen. Durch die asymmetrische Form passt der Stecker nur in einer Position in die Buchse.
Universalfernbedienung Anwendung Diese Universalfernbedienung kann neben dem LCD-TV vier weitere Geräte bedienen. Dies können die in der mitgelieferten Codeliste aufgeführten Gerätetypen sein (z. B. Videorekorder, DVD-Player, SAT-Receiver, Audiogeräte, CD-Player, Verstärker). Diese werden je einer Quellentasten zugeordnet: LCD-TV MD 30305; VCR, DVD, SAT, AUX: Andere Geräte.
Code-Identifizierung Die Code-Identifizierung bietet Ihnen die Möglichkeit, bereits eingegebene Codes, die in der Fernbedienung gespeichert sind, zu bestimmen. So gehen Sie vor: Schalten Sie das betreffende Gerät manuell ein. (VCR, DVD, SAT, AUX) kurz. Die rote LED blinkt. Drücken Sie die gewünschte Quellentaste CODE Halten Sie die Taste für ca.
Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! •...
• Um den richtigen Geräte-Code für Ihr Gerät zu bestimmen, probieren Sie unter dem Markennamen die Codes nacheinander aus, bis die meisten Funktionen des Gerätes meines Geräts aufgeführt. ordnungsgemäß funktionieren. • Testen Sie weitere Codes, bis die Geräte auf die Befehle entsprechend Die externen Geräte reagieren reagieren.
Pixelfehler bei LCD-TVs Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Bei Aktiv Matrix TFTs mit einer Auflösung von 1920 x 1080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca.
Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben. Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach.
