HIFI-LAUTSPRECHER DPS 5200 __________________________
Impedanz der Lautsprecher einstellen
Alle Lautsprecher des Boxensets DPS 5200 besitzen eine Nennimpedanz von
4Ω. Bevor Sie die Lautsprecher an den verwendeten AV Receiver anschließen,
muss dieser Wert am AV Receiver eingestellt werden.

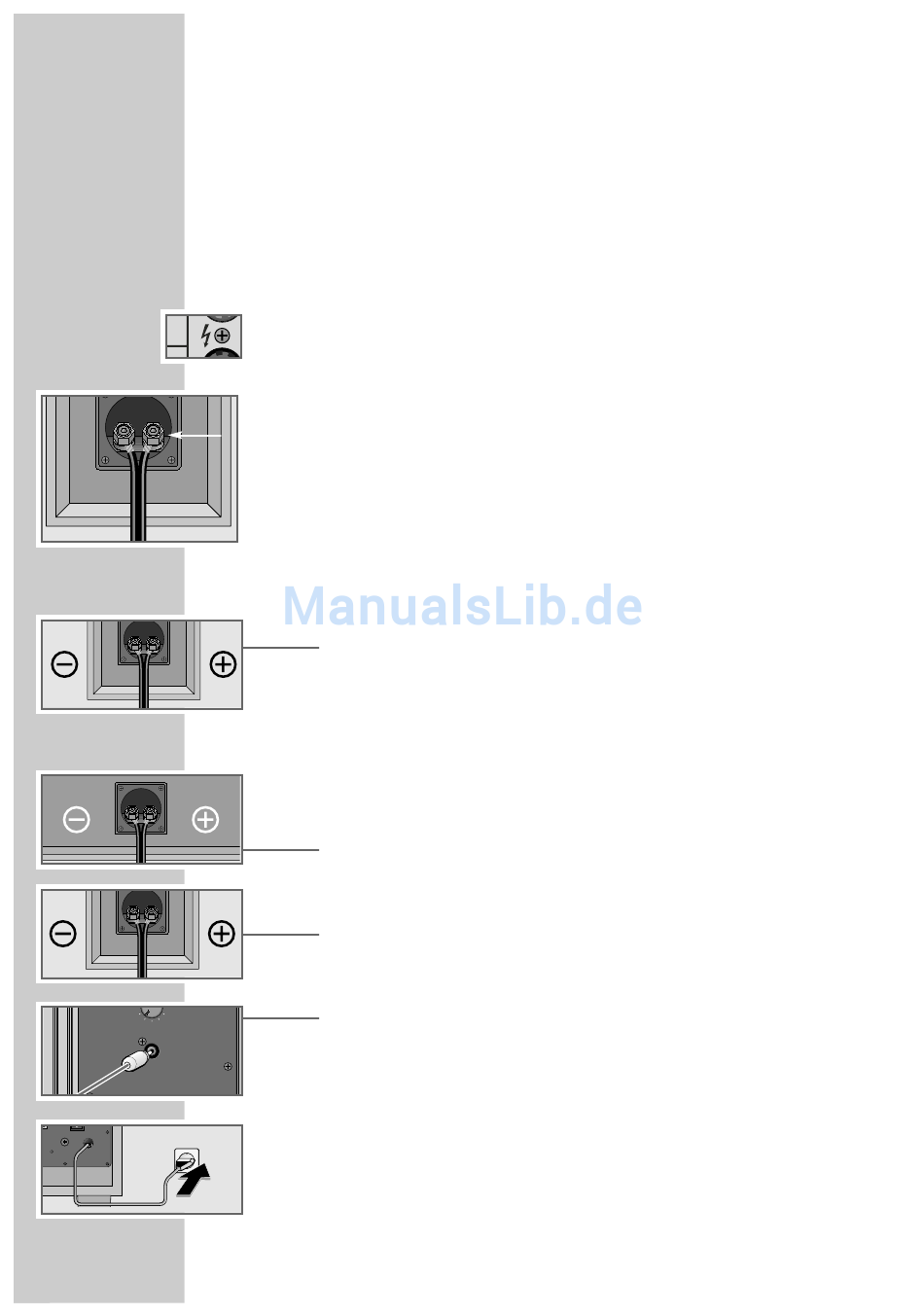

Lautsprecher anschließen
Die mit nebenstehendem Zeichen gekennzeichneten Lautsprecheranschlüsse
dürfen während des Betriebes nicht berührt werden. Zum Anschließen der Laut-
sprecher den AV Receiver ausschalten und den Netzstecker ziehen.
Die Litzen der Lautsprecherkabel nicht zu lang abisolieren und vor dem An-
schließen sorgfältig verdrillen. Es dürfen keine Drähte seitlich abstehen. Diese
können Kurzschlüsse verursachen.
Zum Anschließen der Lautsprecherkabel die entsprechende Schraubklemme auf
der Geräterückseite lösen und die Litze in die hierfür vorgesehene Öffnung
stecken. Anschließend die Schraubklemme wieder festdrehen.
Hinweis:
Prüfen Sie die Festigkeit des Anschlusses durch leichtes Ziehen am ange-
schlossenen Lautsprecherkabel.
1
Eingangsbuchsen der Front-Lautsprecher und Ausgangsbuchsen des Recei-
vers mit den beiliegenden Lautsprecherkabeln verbinden, hierbei Polung
beachten.
Hinweis:
Das markierte Lautsprecherkabel belegt an den Ein- und Ausgängen »
das nicht markierte Lautsprecherkabel »–«. Das markierte Lautsprecherkabel
an die rote Ausgangsbuchse des AV Receivers anschließen, das nicht mar-
kierte Lautsprecherkabel an die schwarze Buchse anschließen.
2
Eingangsbuchsen des Center-Lautsprechers und Ausgangsbuchsen des
Receivers mit dem beiliegenden Lautsprecherkabel verbinden, hierbei Polung
beachten.
3
Eingangsbuchsen der Surround-Lautsprecher und Ausgangsbuchsen des
Receivers mit den beiliegenden Lautsprecherkabeln verbinden, hierbei
Polung beachten.
4
Eingangsbuchse
»SUBWOOFER
verbinden.
5
Stecker des Subwoofer-Netzkabels in die Steckdose stecken.
Achtung:
Den Subwoofer erst dann ans Stromnetz anschließen, wenn alle anderen
Systemkomponenten vollständig angeschlossen sind.
»AUDIO
INPUT« des Subwoofers und Ausgangsbuchse
OUT« des Receivers mit dem beiliegenden Audiokabel
+
«,
