3_50

Netzsysteme

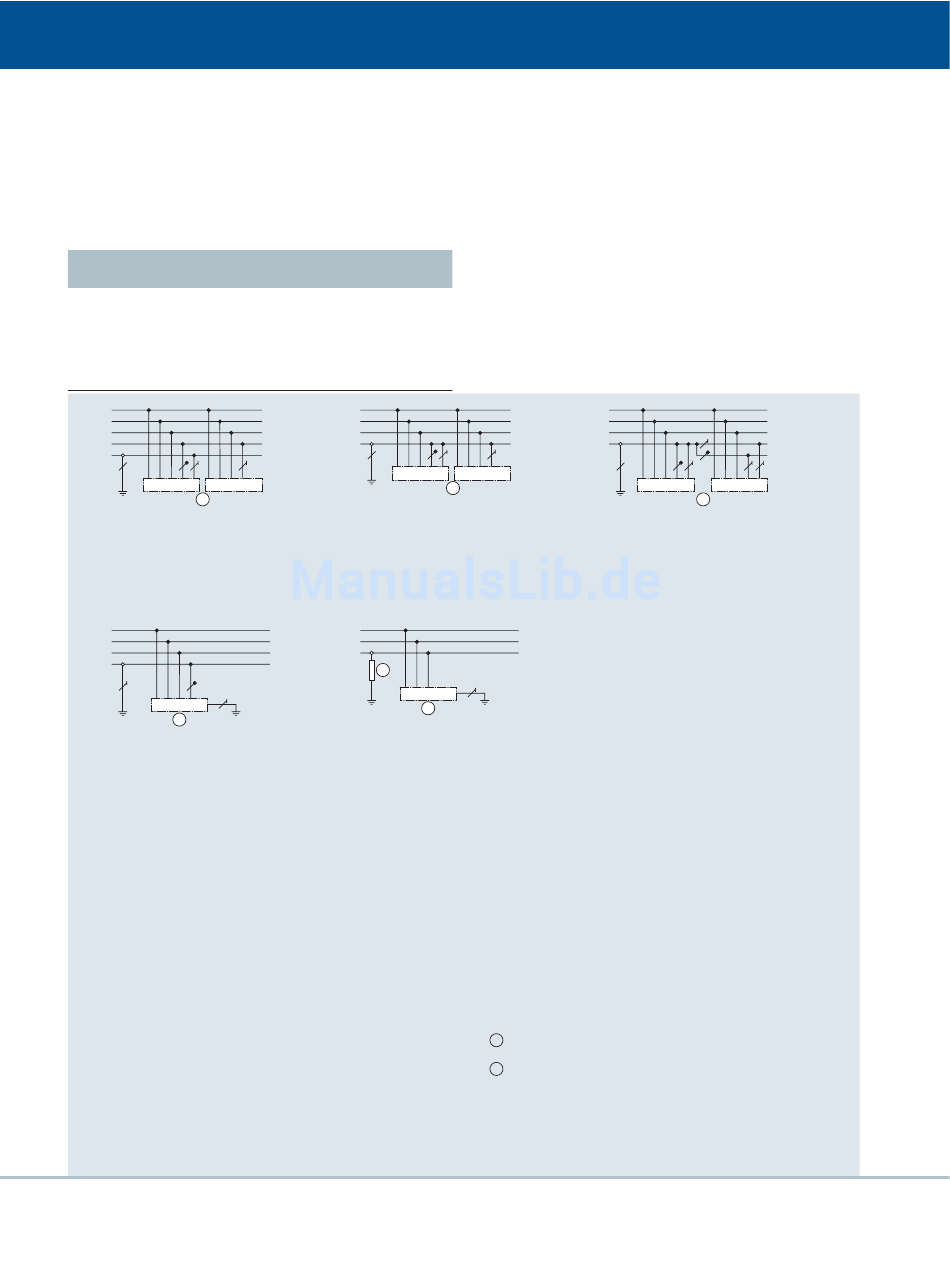

Verteilungssysteme (Netzformen)
nach IEC 60364-3 (DIN VDE 0100-300)
Bestimmung der Schutzmaßnahme und Auswahl der
elektrischen Betriebsmittel entsprechend des Verteilungs-
systems.
TN-Systeme
L1
L2
L3
N
PE
1
TN-S-System
Neutralleiter- und Schutzleiterfunktion
sind im System durchgehend getrennt.
L1
L2
L3
N
PE
1
TT-System
Im TT-System ist ein Punkt direkt geer-
det; die Körper der elektrischen Anlage
sind mit Erdern verbunden, die vom
Betriebserder getrennt sind. Das TT-
System entspricht dem System, in dem
heute die Schutzmaßnahmen Schutz-
erdung, FI-Schutzschaltung und FU-
Schutzschaltung angewendet werden.
Erster Buchstabe = Erdungsbedingung der speisenden Strom-
quelle
T = direkte Erdung eines Punktes
I = entweder Isolierung aller aktiven Teile von Erde oder Ver-
bindung eines Punktes mit Erde über eine Impedanz
Zweiter Buchstabe = Erdungsbedingung der Körper der
elektrischen Anlage
T = Körper direkt geerdet, unabhängig von der etwa
bestehenden Erdung eines Punktes der Stromversorgung
N = Körper direkt mit der Betriebserde verbunden, in
Wechselstromspannungsnetzen ist der geerdete Punkt
im Allgemeinen der Sternpunkt
SIVACON 8PV
L1
L2
L3
PEN
1
TN-C-System
Neutralleiter- und Schutzleiterfunktion
sind im gesamten System durch-
gehend zusammengefasst.
L1
L2
L3
2
PE
1
IT-System
Das IT-System hat keine direkte Ver-
bindung zwischen aktiven Leitern und
geerdeten Teilen; die Körper der elek-
trischen Anlage sind geerdet. Das IT-
System entspricht dem System, in dem
heute die Schutzmaßnahme Schutz-
leitungssystem angewendet wird.
Weitere Buchstaben = Anordnung des Neutralleiters und des
Schutzleiters
S = Neutralleiter- und Schutzleiterfunktionen durch
getrennte Leiter
C = Neutralleiter- und Schutzleiterfunktionen kombiniert
in einem Leiter (PEN)
1 Körper
2 Impedanz
L1
L2
L3
PEN PEN
N
1
TN-C-S-System
Kombination zwischen Neutralleiter-
und Schutzleiterfunktion. Sie sind in
einem Teil des Systems in einem Leiter
vereinigt, im anderen Teil sind sie
getrennt.
