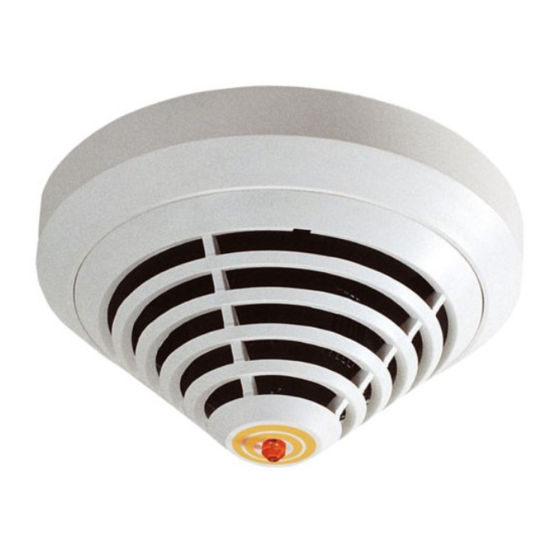

Bosch Avenar detector 4000 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Sicherheitssensoren
  5. Avenar detector 4000
  6. Betriebsanleitung

Bosch Avenar detector 4000 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Avenar detector 4000:
Inhaltsverzeichnis

Werbung

Quicklinks

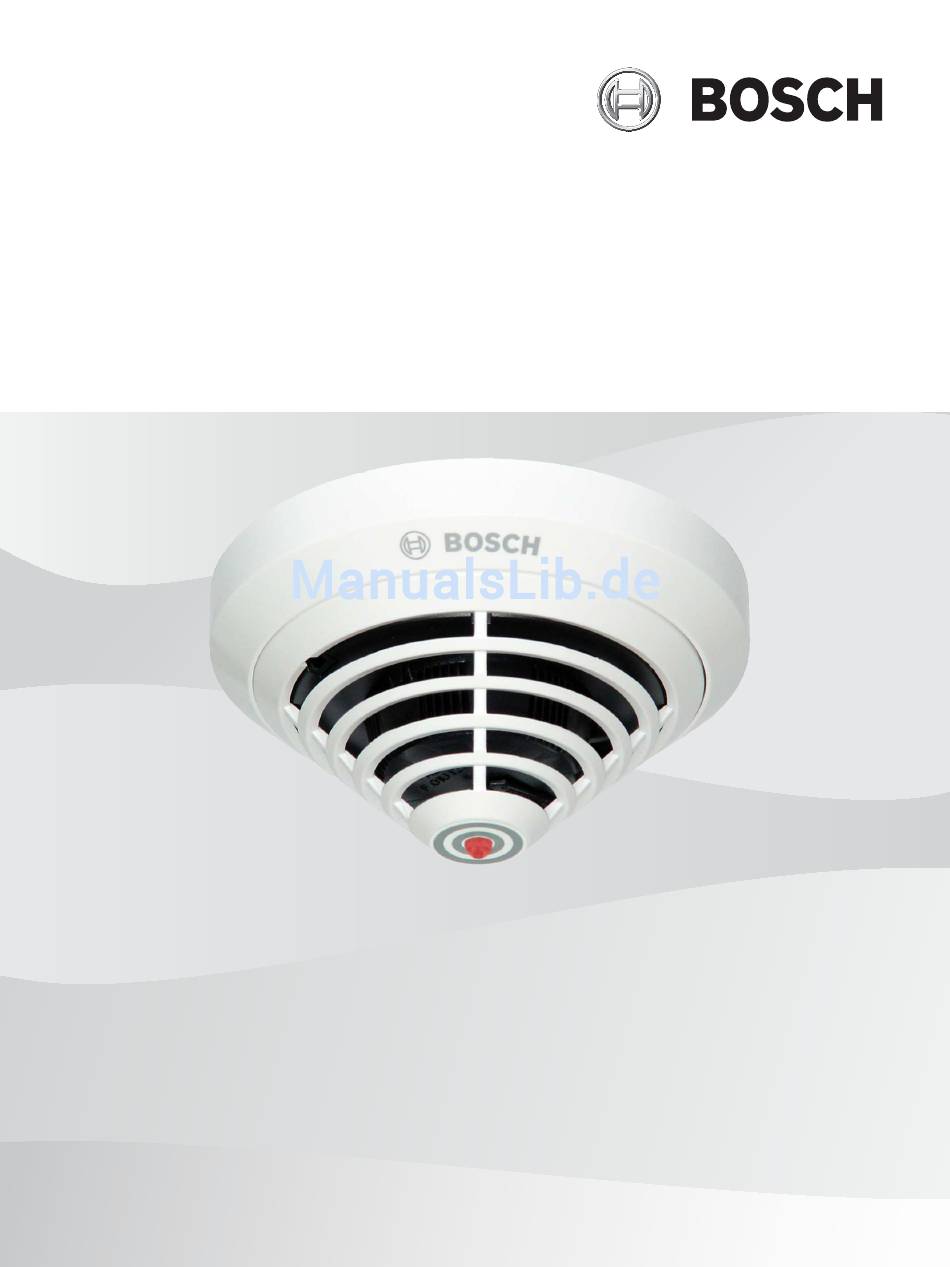

AVENAR detector 4000
FAP-425 / FAH-425
de
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Avenar detector 4000

Inhaltszusammenfassung für Bosch Avenar detector 4000

  • Seite 1 AVENAR detector 4000 FAP-425 / FAH-425 Betriebsanleitung...

  • Seite 3: Inhaltsverzeichnis

    AVENAR detector 4000 Inhaltsverzeichnis | de Inhaltsverzeichnis Produktbeschreibung Systemübersicht Funktionsbeschreibung der Sensorik 2.1.1 Optischer Sensor (Rauchmelder) 2.1.2 Thermischer Sensor (Wärmemelder) 2.1.3 Chemischer Sensor (Gassensor) Systembeschreibung Blinkfrequenz und Fehlersuche Leistungsmerkmale Zubehör 2.5.1 Melderparallelanzeigen Planung Grundsätzliche Planungsrichtlinien Einsatz im Lokalen SicherheitsNetzwerk (LSN/LSN improved version)

  • Seite 4: Produktbeschreibung

    Einsatz der Melder auch in Umgebungen möglich, wo reine Rauchmelder nicht eingesetzt werden können. AVENAR detector 4000 ist sowohl für Aufputz- als auch für Unterputzmontage geeignet und bietet separate Befestigungspunkte für Hohldecken- und Unterputzdosen. AVENAR detector 4000 ist in verschiedenen Ausführungen als Einzel- und Mehrsensormelder erhältlich.

  • Seite 5: Systemübersicht

    AVENAR detector 4000 Systemübersicht | de Systemübersicht Abbildung 2.1: Inbetriebnahme des Melders 1 Rauchmesskammer mit optischem Sensor 4 Individualanzeige 2 Temperatursensor 5 Leiterplatte mit Auswerteelektronik 3 Chemischer Sensor (am Schnittbild 6 MS 400/MS 400 B Meldersockel verdeckt) Funktionsbeschreibung der Sensorik 2.1.1 Optischer Sensor (Rauchmelder) Der optische Sensor arbeitet nach dem Streulichtverfahren.

  • Seite 6: Chemischer Sensor (Gassensor)

    | Systemübersicht AVENAR detector 4000 2.1.3 Chemischer Sensor (Gassensor) Der CO-Sensor erkennt hauptsächlich das bei einem Brand entstehende Kohlenmonoxid (CO), aber auch Wasserstoff (H) und Stickstoffmonoxid (NO). Das zugrundeliegende Messprinzip ist die CO-Oxidation und der dadurch entstehende messbare Strom. Das Sensorsignal ist proportional zur Gaskonzentration.

  • Seite 7: Zubehör

    AVENAR detector 4000 Systemübersicht | de – Melder-Einzelidentifikation an der Brandmelderzentrale im Alarmfall. Alarmanzeige am Melder durch eine blinkende rote LED. – Programmierbar, d. h. Anpassung an den Einsatzort – Erhöhte Detektions- und Fehlalarmsicherheit durch Bewertung des zeitlichen Verhaltens von Brand- und Störgrößen –...
  • Seite 8 | Systemübersicht AVENAR detector 4000 TP4 400 Trägerplatte Die TP4 400 Trägerplatte ist für eine Montagehöhe bis 4 m vorgesehen und ist für Etiketten bis zu einer Größe von ca. 65 x 34 mm ausgelegt. 15 / 4 TP8 400 Trägerplatte Die TP8 400 Trägerplatte ist für eine Montagehöhe bis 8 m vorgesehen und ist für Etiketten bis zu einer Größe von...

  • Seite 9: Melderparallelanzeigen

    Störungen und zur Beschädigung der Melderparallelanzeige führen. a) Stellen Sie sicher, dass die maximale Stromaufnahme von 20 mA nicht überschritten wird. b) Verwenden Sie punktförmige, automatische Melder von Bosch mit einem internen Widerstand, der die Stromaufnahme begrenzt. Vor der Montage die Kappe von der Sockelplatte abnehmen Den Schnapphaken durch Eindrücken mit einem flachen Gegenstand entriegeln und die...
  • Seite 10 | Systemübersicht AVENAR detector 4000 Bei Kabelzuführung auf Putz die vorgestanzten Kabeleinführungen herausbrechen. Bei der Kabelzuführung unter Putz das Kabel durch die Öffnung unter der Anschaltplatine zuführen. Das Kabel mit einem Kabelbinder auf der Sockelplatte befestigen. Verdrahtung Beim Anschluss an die Standardsockel MS 400/MS 400 B/MS 420 ist Folgendes zu beachten: Hinweis! Bei Anschaltung der Melderparallelanzeige mit ungeschirmten Kabeln darf die Leitungslänge...
  • Seite 11 AVENAR detector 4000 Systemübersicht | de Die Melderparallelanzeige wie dargestellt verdrahten. Die Kappe auf die Sockelplatte so aufsetzen, dass die zwei Haken in die Schlitze eingeführt werden. Die Kappe leicht auf die Sockelplatte drücken, bis der Schnapphaken einrastet. FAA‑420‑RI‑DIN Warnung! Störung und Beschädigung...
  • Seite 12 | Systemübersicht AVENAR detector 4000 Modus Klemmenanschluss Alarmzustand Die Melderparallelanzeige zeigt ein blinkendes rotes Licht. Eingangsspannungsbereich: 11 V DC bis 33 V DC. Konstante Stromaufnahme: 3 mA. Betrieb nur in Modus 1 und 3, wenn eine Verbindung mit LSN-Meldern besteht. Die Kappe auf die Sockelplatte so aufsetzen, dass die zwei Haken in die Schlitze eingeführt werden.

  • Seite 13: Planung

    AVENAR detector 4000 Planung | de Planung Hinweis! FAP-425/FAH-425 Automatische Brandmelder sind nicht für den Außeneinsatz vorgesehen. Grundsätzliche Planungsrichtlinien – Die Projektierung von Mehrsensor-Brandmeldern erfolgt nach den Richtlinien für optische Melder, bis mit dem VdS eine Richtlinie für deren Projektierung erarbeitet wurde (siehe auch DIN VDE 0833 Teil 2 und VDS 2095):...

  • Seite 14: Programmierung

    | Programmierung AVENAR detector 4000 Programmierung Das Programmieren erfolgt bei Zentralen mit der Linientechnik LSN Improved Version über einen an die Brandmelderzentrale mit FSP-5000-RPS (Remote Programming System) angeschlossenen PC oder Laptop. Die Melder der Serie FAP-425/FAH-425 werden durch die Angabe des Einsatzortes programmiert.

  • Seite 15: Empfindlichkeit

    AVENAR detector 4000 Programmierung | de Wählbare Einsatzorte in der Meldertyp Empfindlichkeit Programmiersoftware Thermo- Optisch Chemisch (FSP‑5000‑RPS) max (T EDV-Räume O, T hoch (A2) Hoch Hoch diff Fertigungsstätten O, T niedrig (B) niedrig* Mittel diff Garagen O, T hoch (A2)

  • Seite 16: Fap-425-Do-R/Fap-425-O-R/Fap-425-O

    | Programmierung AVENAR detector 4000 Wählbare Einsatzorte in der Meldertyp Empfindlichkeit Programmiersoftware (WinPara und Thermo-max Optisch FSP‑5000‑RPS) Büro (nach Geschäftsschluss) O, T hoch (A2) Hoch diff Büro (Raucher)/Warteräume/Restaurants/ O, T hoch (A2) Niedrig diff Konferenzräume Büro (Tagesbetrieb) O, T...

  • Seite 17: Fah-425-T-R

    AVENAR detector 4000 Programmierung | de Einsatzorte Wählbare Empfindlichkeit Büro (Raucher)/Warteräume/Restaurants/Konferenzräume Niedrig Konferenzhallen/Warteräume/Messehallen Niedrig Büro (nach Geschäftsschluss) Hoch Schulen/Kindergärten Mittel Fertigungsstätten Niedrig EDV-Räume Hoch Große Lagerhallen ohne Fahrzeugverkehr mit Verbrennungsmotor Hoch Büro (Tagesbetrieb) Mittel FAH‑425‑T‑R Wählbare Einsatzorte in der Programmiersoftware (FSP-5000-RPS) A2R* Typische Anwendungstemperatur: 25 °C, Tmax + Tdiff, Höhe bis 6 m...
  • Seite 18 | Programmierung AVENAR detector 4000 Temperaturans Ansprechzeit bei Meldern in Ansprechzeit bei Meldern in tiegsgeschwind Empfindlichkeitsklasse A1R Empfindlichkeitsklasse A2R/BR igkeit [K min Unterer Oberer Unterer Oberer Grenzwert [min/ Grenzwert [min/ Grenzwert [min/ Grenzwert [min/ sec] sec] sec] sec] 1 min...

  • Seite 19: Anschaltung

    MS 400 Der MS 400 ist der Standard-Meldersockel. Er verfügt über sieben Schraubklemmen. MS 400 B MS 400 Standard Meldersockel der Marke Bosch FAA-420-SEAL Bei Verwendung der Melder FAP/FAH in feuchter Umgebung können Sie die Meldersockel MS 400 und MS 400 B mit der Feuchtraumdichtung FAA-420-SEAL ergänzen.

  • Seite 20: Sockelmontage

    | Anschaltung AVENAR detector 4000 MSC 420 Der Zusatzsockel MSC 420 wurde speziell für Aufputz- Kabelzuführung durch Kabelschutzrohre konzipiert und verfügt über zwei gegenüberliegende vorgestanzte Eingänge mit 20 mm Durchmesser sowie über zwei weitere gegenüberliegende und vorbereitete Eingänge für bis zu 28 mm Durchmesser.

  • Seite 21: Anschaltung

    AVENAR detector 4000 Anschaltung | de Anschaltung Hinweis! Schirmbeidraht so kurz wie möglich halten und isolieren. 5.3.1 Anschaltung MS 400/MS 400 B LSN +/L..b max. 30 V DC a1/a2 (LSN -/L..a) – max. 3 m FAA-420-RI gelb, Anschluss an b1/b2 (LSN +) weiß, Anschluss an a1/a2 (LSN -)

  • Seite 22: Meldersockelsirenen

    | Anschaltung AVENAR detector 4000 max. 30 V DC 1 A / 30 V DC NC NO b1 | b2 (LSN +) a1/a2 (LSN -) gelb, Anschluss an b1/b2 (LSN +) weiß, Anschluss an a1/a2 (LSN -) FAA‑420‑RI: rot, Anschluss an b1 FAA‑420‑RI: schwarz, Anschluss an c (Indikatorausgang)

  • Seite 23: Montage Des Meldereinsatzes

    AVENAR detector 4000 Anschaltung | de MSS 401 Meldersockelsirene, weiß, für LSN-Linientechnik, mit separater Spannungsversorgung. Der integrierte Tongenerator hat 11 Tonarten zur Auswahl (incl. Ton nach DIN 33404 bzw. EN 457) mit einem Schalldruck von max. 100 dBA, abhängig von der eingestellten Tonart. FNM-420-A-BS Meldersockelsirene, weiß oder rot, für LSN- Linientechnik, mit Spannungsversorgung über das LSN mit 32...

  • Seite 24: Melderentnahme

    | Anschaltung AVENAR detector 4000 Abbildung 5.1: Aktivierung des Entnahmeschutzes Legend Riegel (X) vor dem Herausbrechen Riegel (X) montiert, aber inaktiv Verriegelung aktiviert Melderentnahme Unverriegelte Meldereinsätze werden demontiert, indem man sie nach links dreht und aus dem Sockel nimmt. Verriegelte Meldereinsätze werden demontiert, indem man einen Schraubendreher in die Entriegelungsöffnung (Y) steckt.
  • Seite 25 AVENAR detector 4000 Anschaltung | de Drehschaltereinstellung Adresse Betriebsart (Modus) 0 0 0 Ring/Stich mit „LSN Improved Version“ Modus und automatischer Adressierung (T-Tapping nicht möglich) = Auslieferungszustand 0 0 1 Ring/Stich/T-Tapping mit „LSN Improved“ Modus und manueller Adressierung (im Beispiel...

  • Seite 26: Bestellübersicht

    | Bestellübersicht AVENAR detector 4000 Bestellübersicht Meldervarianten Typnummer Bezeichnung Sachnummer FAP-425-DOTC-R Dual-optischer, thermischer und chemischer F.01U.304.905 Mehrsensormelder, automatische und manuelle Adresseinstellung FAP-425-DOT-R Dual-optischer, thermischer Mehrsensormelder, F.01U.304.904 automatische und manuelle Adresseinstellung FAP-425-OT-R Mehrsensormelder optisch/thermisch, automatische F.01U.304.993 und manuelle Adresseinstellung FAP-425-DO-R Dual-optischer Rauchmelder, automatische und F.01U.304.903...

  • Seite 27: Montagezubehör

    AVENAR detector 4000 Bestellübersicht | de Typennummer Bezeichnung Sachnummer SK 400 Schutzkorb, gegen mechanische Beschädigung 4.998.025.369 SSK 400 Staubschutzkappe (1 Packung = 10 Stück) 4.998.035.312 MH 400 Melderheizung 4.998.025.373 Montagezubehör Typennummer Bezeichnung Sachnummer MK 400 Melderkonsole, zur DIBt-konformen Meldermontage 4.998.097.924 über Türen u. Ä. , inkl. Meldersockel FMX-DET-MB Montagewinkel, mit Befestigungsmaterial für...
  • Seite 28 | Bestellübersicht AVENAR detector 4000 Typnummer Bezeichnung Sachnummer SOLO100 Teleskopstange 4.998.112.069 SOLO101 Verlängerungsstange 4.998.112.070 SOLO610 Transporttasche 4.998.112.073 2018.04 | 2.0 | F.01U.308.762 Betriebsanleitung Bosch Sicherheitssysteme GmbH...

  • Seite 29: Wartung Und Service

    Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. – Wartungs- und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. – BOSCH ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. Überprüfung Meldertyp FAP-425-DO-R, FAH-425-T-R FAP-425-DOT-...

  • Seite 30: Prüfanweisung Für Brandmelder Lsn Improved Version

    | Wartung und Service AVENAR detector 4000 Dies erleichtert die Prüfung durch das Servicepersonal. Typnummer Farbcode FAP-425-DOTC-R 2 x gelb FAP-425-DOT-R 2 x schwarz FAP-425-OT-R / schwarz FAP-425-OT FAH-425-T-R FAP-425-DO-R 2 x grau FAP-425-O-R / FAP-425-O Prüfanweisung für Brandmelder LSN improved version Die neueste Generation der Mehrsensor-Brandmelder FAP-425-DOTC-R hat einen zusätzlichen...

  • Seite 31: Prüfanweisung Für Fap-425-Dotc-R/Fap-425-Dot-R/Fap-425-Ot-R/Fap-425-Ot

    AVENAR detector 4000 Wartung und Service | de Lösen Sie das T-Stück aus. 7.2.2 Prüfanweisung für FAP‑425‑DOTC‑R/FAP‑425‑DOT‑R/FAP‑425‑OT‑R/ FAP‑425‑OT Sequentielle Revision Wählen Sie in der Zentralensteuerung der FPA-5000/FPA-1200 im Revisionsmenü die Revisionsart „Sequentielle Revision“. – Für die Prüfung des CO-Sensors im FAP-425-DOTC-R wird das gleiche Prüfgerät benutzt.
  • Seite 32 | Wartung und Service AVENAR detector 4000 – Seriennummer Die erste Ziffer der 8-stelligen Seriennummer gibt das Herstellungsjahr an. – Aktuelle Analogwerte Optik-Wert: Optik-Wert (Anzeige des aktuellen Verschmutzungswertes) 0 ... 170 Inbetriebnahmewert bei einem neuen Melder 0 ... 350 Normaler Arbeitsbereich 350 ...

  • Seite 33: Gewährleistung

    AVENAR detector 4000 Wartung und Service | de Fehlercode Störungsursache und Behebung 11000… Allgemeine C-Störung Mögliche Ursachen: – – Störung am Temperatursensor – – Maximale Betriebsdauer (5 Jahre) des C-Sensors wurde überschritten. T- und C-Sensor sind abgeschaltet; der optische Sensor ist weiter in Betrieb.

  • Seite 34: Technische Daten

    | Technische Daten AVENAR detector 4000 Technische Daten Übersicht der Melder FAP-425- FAP-425- FAP-425- FAP-425- FAP-425- FAH-425- DOTC-R DOT-R DO-R OT-R Streulichtmessung Messung von Absoluttemperatur Temperaturanstieg Brandgasmessung Zwei optische Sensoren Verschmutzungserken nung Ruhewertvergleich des optischen Sensors Betriebsumschaltung/ Sensorabschaltung im...
  • Seite 35 AVENAR detector 4000 Technische Daten | de FAP-425- FAP-425- FAP-425- FAP-425- FAP-425- FAH-425- DOTC-R DOT-R DO-R OT-R Max. 120 m² 40 m² Überwachungsfläche (VdS-Richtlinien beachten) Max. Montagehöhe 16 m 7,5 m (VdS-Richtlinien beachten) Max. zulässige 20 m/s Luftgeschwindigkeit Min. zulässige -20 °C -25 °C Lagertemperatur Max. zulässige +50 °C...
  • Seite 40 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2018...
