Philips skip 100 Gebrauchsanweisung

USER MANUAL
™
skip 100
•
Convenient Access to
13 Memories
•
Cable Management
•
Easy Wallmount
So installieren Sie Ihr Telefon
Telefonkabel
TAE
NFN
Mit dem Telefonkabel die
Basisstation an die Telefonleitung
anschließen (F-Buchse).
So montieren Sie Ihr Telefon an der Wand
5mm
8.5cm
1. Befestigen Sie zwei Schrauben
(nicht mitgeliefert) in der Wand.
3. Nehmen Sie den Hörer ab.
Mit dem Spiralkabel Hörer und
Basisstation miteinander verbinden.
2. Befestigen Sie die Konsole für die
Wandmontage am Grundgerät.
4. Schieben Sie die Gabelhalterung heraus,
drehen Sie sie um 180° und schieben Sie
sie wieder in die Halterung zurück.
Vielen Dank für den Kauf dieses Telefonsystems.
mit verschiedenen Komfortfunktionen ausgestattet wie 13 Speicher und
Wahlwiederholungsfunktion.
Die Verpackung enthält folgende Einzelteile:
• eine Basiseinheit
• einen Hörer mit Spiralkabel
• Konsole für Wandmontage
• ein Telefonkabel
• eine Bedienungsanleitung

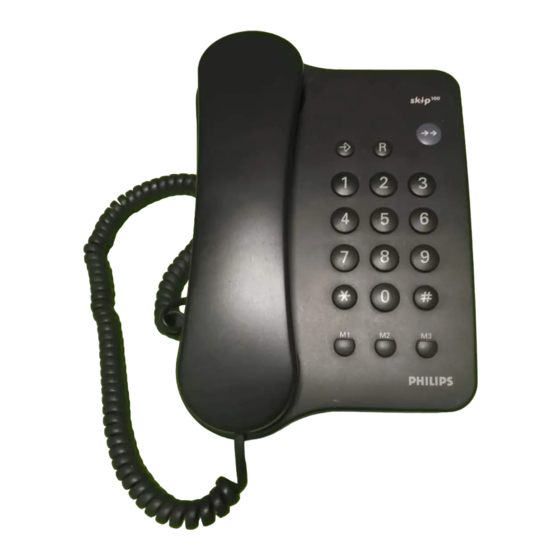

Beschreibung des Telefons
1. Gabelhalterung
2. Notizkarte
3. Taste "Shift"
4. Zielwahltasten
5. Wähltastatur
6. Speichertaste
7. Rückruftaste
8. Wahlwiederholung/
Pause Taste
9
10
11
12
5. Hängen Sie das Grundgerät mit
Konsole an den zwei Schrauben* ein.
Hinweis: Ist Ihr Telefonkabel zu lang,
können Sie das überschüssige Kabel in die
Konsole einführen.
Einstellung des Wählmodus
Stellen Sie den Ton-/Impulsschalter (9) entweder auf Ton- oder Impulswahl,
je nachdem, welches Wählsystem bei Ihnen verwendet wird. Um zu testen, ob
der jeweilige Wählmodus funktioniert, wählen Sie eine Ziffer. Falls das Freizeichen
nach der Nummerneingabe noch immer zu hören ist, müssen Sie den anderen
Wählmodus verwenden.
Einstellung der Klingellautstärke
Stellen Sie mit Hilfe des Schalters für lautes/leises Rufzeichen (10) die Lautstärke
des Rufzeichens ein.
Ihr Telefon ist
8
7
6
R
1
M1
2 3
1
5
M2
M3
1
2
2
4 5 6
3
4
5
6
7
7 8
9
8
9
0
3
0
M1 M2 M3
4
9. Erde-/Flash-Schalter
10. Schalter für lautes/
leises Rufzeichen
11. Ton-/Impulsschalter
12. Konsole für die
Wandmontage
3140 025 20663
6. Legen Sie den Hörer wieder auf.
* Die zur Wandmontage vorgesehene
Konsole kann auch als Tischständer
verwendet werden.
