14
de | Schnellinstallation

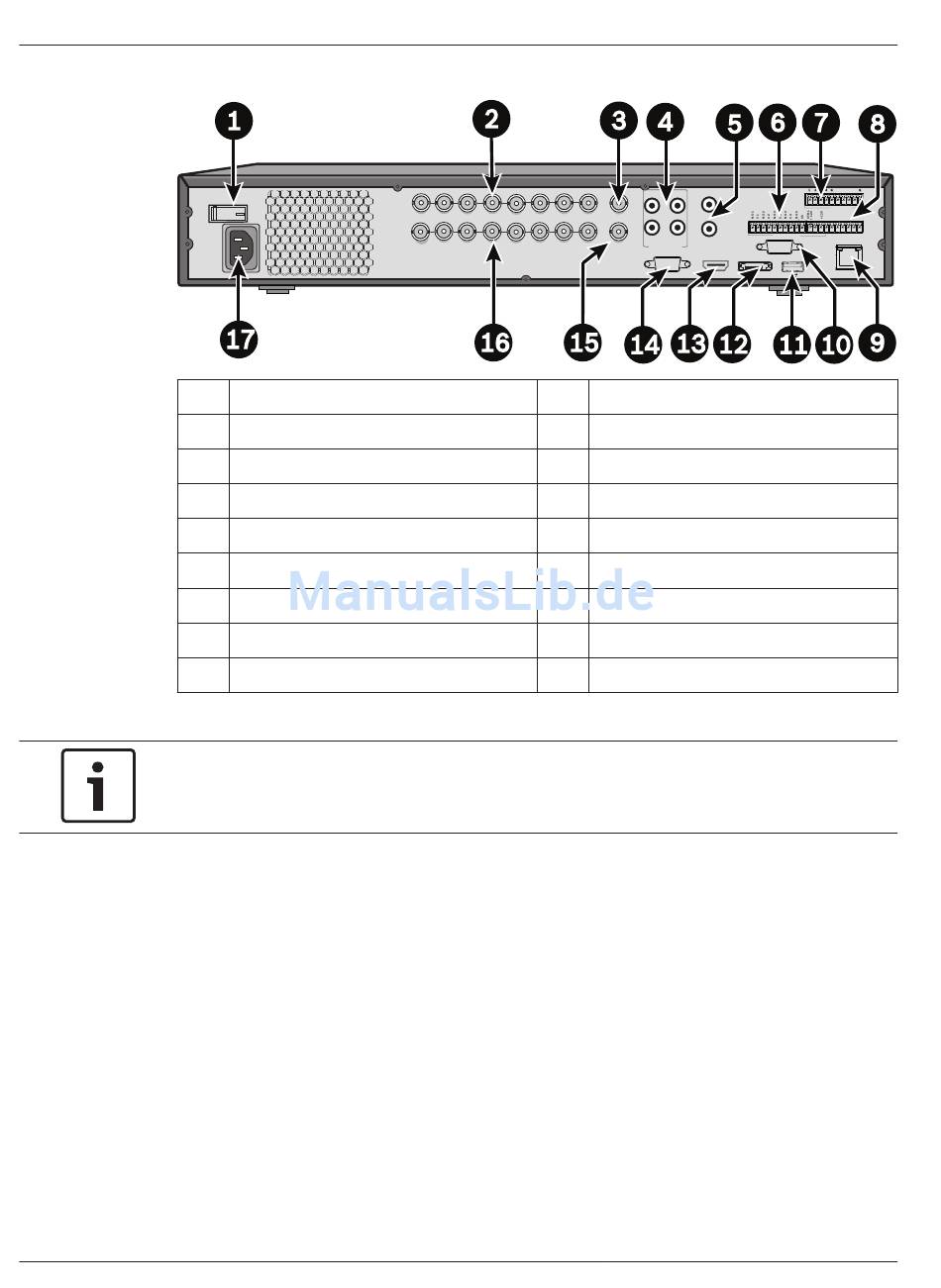

Anschlüsse auf der Rückseite des DIVAR 5000 (4-/8-Kanal-Version)
Hinweis!
Die DIVAR 5000 Modelle mit 4 Kanälen verfügen über eine etwas andere Rückseite (Video In/
Out-Anschlüsse 5 bis 8 sind abgedeckt).
3.1.1
Hauptanschlüsse
1.
2.
3.
Bei der ersten Verwendung wird die NTSC- oder PAL-Auswahl durch den Kameratyp (NTSC
oder PAL) bestimmt, der in Schritt 1 an den VIDEO IN 1-Anschluss angeschlossen wurde.
Wenn bei der ersten Verwendung keine Kamera an VIDEO IN 1 angeschlossen wurde, wird der
standardmäßige Videostandard verwendet. Dieser kann im Startassistent eingestellt werden.
3.1.2
Optionale Anschlüsse
1.
2.
3.
2013.11 | 1.1 | AM18-Q0668
ON
OFF
VIDEO IN
0
VIDEO OUT
1 Netzschalter (Ein/Aus)
2 Kameraeingänge
3 CVBS-Ausgang – Monitor A
4 Audioeingänge
5 Audioausgang und MIC IN-Anschluss
6 Alarmausgänge
7 Alarmeingänge
8 RS485- und Keyboard-Anschlüsse
9 RJ45-Ethernet-Anschluss
Schließen Sie die Kameras an die BNC-Anschlüsse VIDEO IN an.
Schließen Sie Monitor A an den VGA MON A-Ausgang oder den HDMI MON A-Ausgang
oder den CVBS MON A-Ausgang an.
Schließen Sie die USB-Maus an den USB-Port an (Vorder- oder Rückseite).
Schließen Sie Monitor B an den CVBSMON B-Anschluss an.
Schließen Sie bis zu 4 Audiosignale an die AUDIO IN RCA-Eingänge (Cinch) an.
Schließen Sie 1 Mikrofon an den MIC IN RCA-Ausgang (CINCH) an.
Kurzanleitung zur Installation
1
2
3
4
6
7
8
5
1
2
4
6
7
8
3
5
10 RS232-Anschluss zur Dome-Steuerung
11 USB-Anschluss
12 eSATA-Anschluss
13 HDMI-Ausgang – Monitor A
14 VGA-Ausgang – Monitor A
15 CVBS-Ausgang (Monitor B)
16 Videoausgang (durchgeschleift)
17 Netzanschluss
DIVAR AN 3000 / DIVAR AN 5000
CVBS MON. A
AUDIO OUT
2
4
ALARM OUT
1
3
MIC IN
CVBS MON. B
AUDIO IN
RS-232
VGA MON.A
HDMI MON.A
e-SATA
Bosch Security Systems
5 6 7 8
ALARM IN
+ _
+ _
G
G
G
G
RS-485
KEYBOARD
ETHERNET
