DIVAR AN 3000 / DIVAR AN 5000

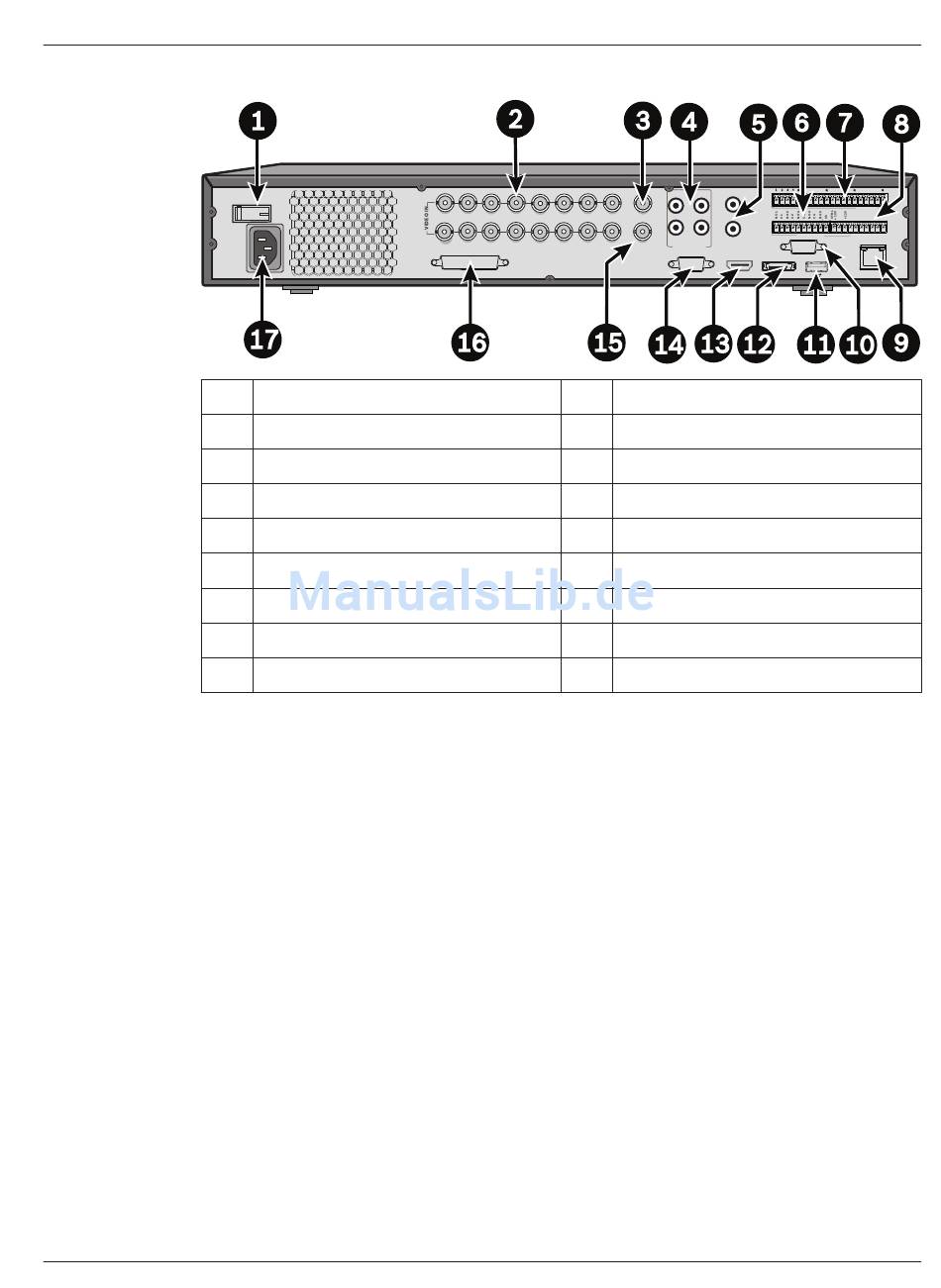

Anschlüsse auf der Rückseite des DIVAR 5000 (16-Kanal-Version)
Bosch Security Systems
ON
OFF
0
1 Netzschalter (Ein/Aus)
2 Kameraeingänge
3 CVBS-Ausgang – Monitor A
4 Audioeingänge
5 Audioausgang und MIC IN-Anschluss
6 Alarmausgänge
7 Alarmeingänge
8 RS485- und Keyboard-Anschlüsse
9 RJ45-Ethernet-Anschluss
Kurzanleitung zur Installation
2
4
6
8
12
14
16
10
1
3
7
11
13
15
5
9
VIDEO OUT
10 RS232-Anschluss zur Dome-Steuerung
11 USB-Anschluss
12 eSATA-Anschluss
13 HDMI-Ausgang – Monitor A
14 VGA-Ausgang – Monitor A
15 CVBS-Ausgang (Monitor B)
16 Videoausgang (durchgeschleift)
17 Netzanschluss
Schnellinstallation | de
CVBS MON. A
AUDIO OUT
2
4
ALARM OUT
1
3
MIC IN
CVBS MON. B
AUDIO IN
RS-232
VGA MON.A
HDMI MON.A
e-SATA
2013.11 | 1.1 | AM18-Q0668
13
5 6 7 8
9 10 11 12
13 14 15 16
ALARM IN
+ _
+ _
G
G
G
G
RS-485
KEYBOARD
ETHERNET
