Einstellung des
Fahrantriebsriemens
Kontrollieren Sie den Antriebsriemen nach der ersten
Betriebsstunde und dann alle fünf Betriebsstunden auf
einwandfreie Spannung. Stellen Sie den Riemen wenn
erforderlich ein bzw. jedes Mal wenn Sie ihn auswechseln.
1. Lösen Sie die obere Schlossschraube, mit der das
Antriebskabel am Haltebügel befestigt ist (Bild 28).
1
2
3

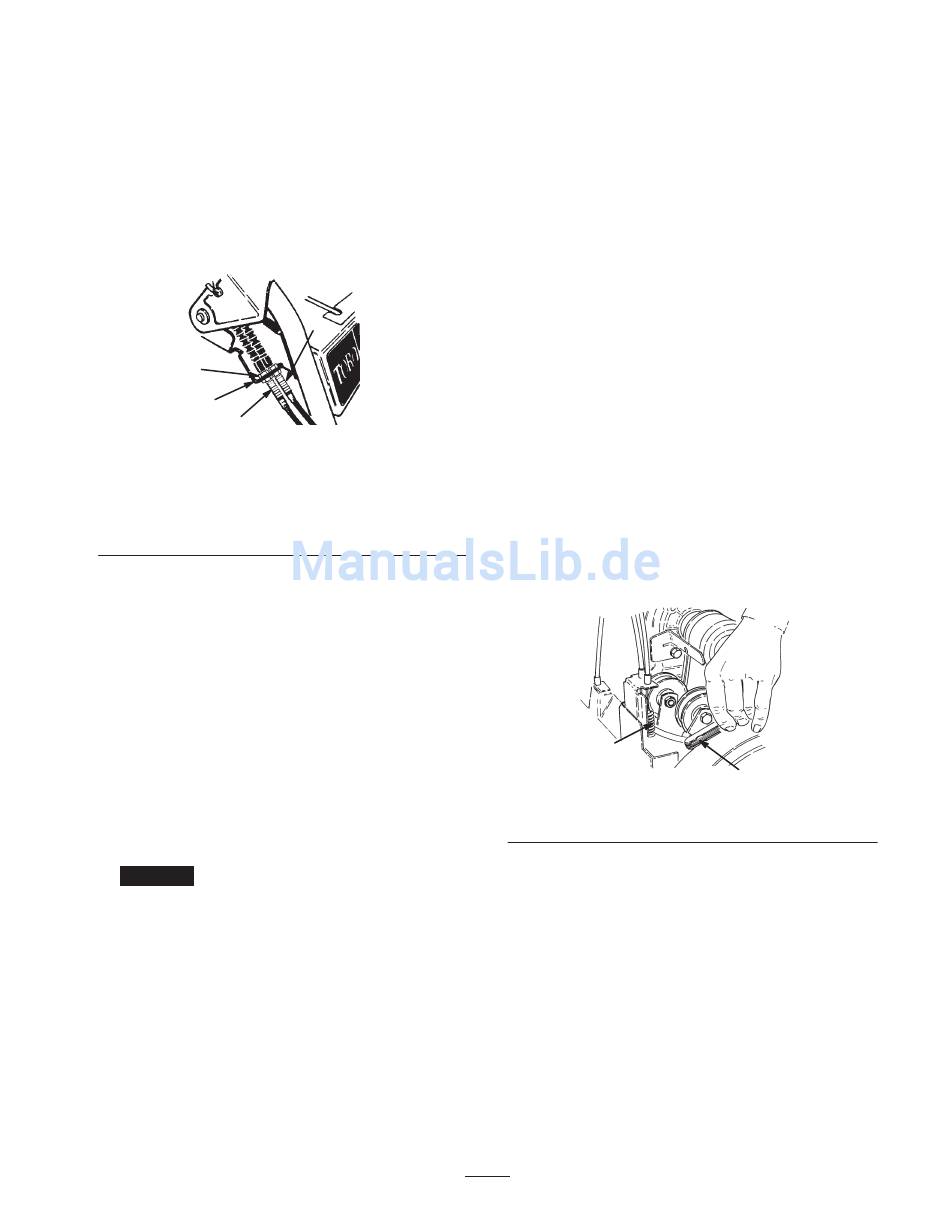

Bild 28
1. Klemmmutter
2. Haltebügel
3. Kabel für
Schnecke/Gebläserad
(Außenkabel)
2. Drehen Sie die untere Klemmmutter nach oben, um die
Spannung des Antriebsriemens zu erhöhen (Bild 28).
Hinweis: Beim Anpassen des Kabels müssen Sie die
Klemmmutter jedes Mal ganz drehen.
3. Ziehen Sie die obere Klemmmutter am Bügel fest.
4. Überprüfen Sie die Spannung des Riemens, indem Sie
die Schneefräse anlassen.
Hinweis: Die Schneefräse sollte sich vorwärts be-
wegen, wenn Sie den Fahrantriebshebel ungefähr die
Hälfte der Strecke in Richtung Handgriff hinunter
drücken.
5. Stellen Sie den Motor ab und wiederholen Sie die
Schritte 1 bis 4, bis die richtige Einstellung erreicht ist.
Wichtig
Der Riemen darf nicht zu stark gespannt
werden, da sich die Schneefräse selbst nach dem Los-
lassen des Fahrantriebshebels dann ganz langsam vor-
wärts bewegt. Reduzieren Sie die Riemenspannung,
wenn das der Fall ist.
4
183
4. Antriebskabel
(Innenkabel)
23
Einstellung des
Antriebsriemens für
Schnecke/Gebläserad
Bei Betrieb der Schneefräse mit einem nicht ausreichend
gespannten Antriebsriemen von Schnecke/Gebläserad sinkt
die Leistung der Schneefräse, und der Riemen wird
beschädigt. Kontrollieren Sie den Antriebsriemen von
Schnecke/Gebläserad nach der ersten Betriebsstunde und
dann alle fünf Betriebsstunden auf einwandfreie Spannung.
Stellen Sie den Antriebsriemen bei Bedarf ein.
1. Stellen Sie den Motor ab und warten Sie, bis alle sich
bewegenden Teile zum Stillstand gekommen sind.
2. Klemmen Sie das Kabel von der Zündkerze ab und
stellen Sie sicher, dass das Kabel nicht mit der Kerze in
Berührung kommt (Bild 25).
3. Nehmen Sie die drei Bundbolzen ab, mit denen die
Riemenabdeckung am Motorrahmen befestigt ist, und
schieben Sie die Riemenabdeckung über die Kabel
(Bild 5).
4. Drücken Sie den Antriebshebel von Schnecke/Gebläse-
rad nach unten (Bild 13).
5. Halten Sie den Hebel und führen Sie eine 0,25 mm
Fühlerlehre bei einer Spule in der Mitte der Feder ein
(Bild 29).
1
Bild 29
1. Mitte der Feder
6. Wenn der Zwischenraum zwischen den Spulen nicht
0,25 mm beträgt, werden die Kabel wie folgt
eingestellt:
A. Lösen Sie die obere Klemmmutter, mit der das
Kabel von Schnecke/Gebläserad am Haltebügel
befestigt ist (Bild 28).
B. Drehen Sie die untere Klemmmutter nach oben, um
die Spannung des Antriebsriemens zu erhöhen.
C. Ziehen Sie die obere Klemmmutter am Bügel fest.
7. Wiederholen Sie die Schritte 4 bis 6.
2
907
2. Fühlerlehre
