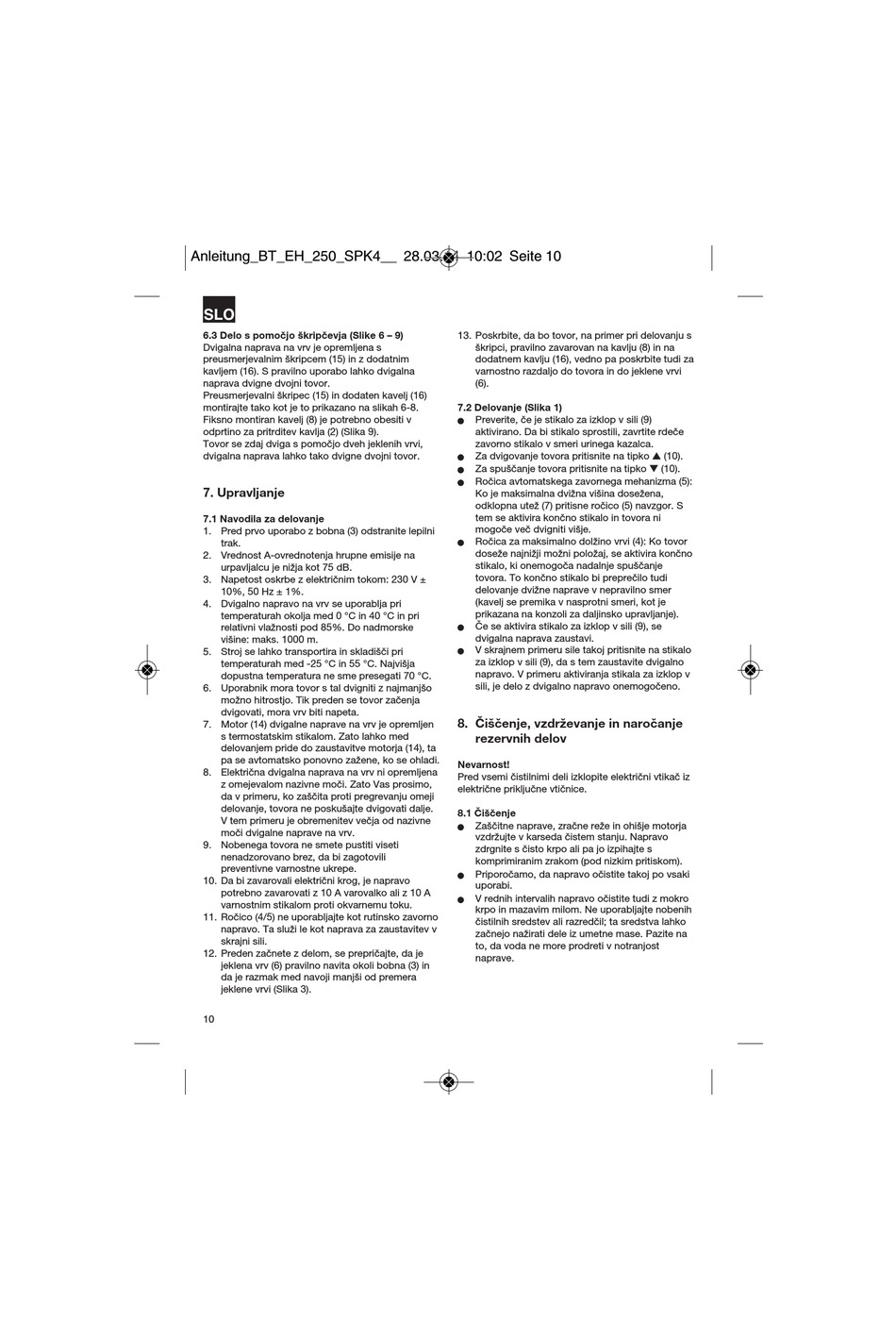

EINHELL BT-EH 250 Originalbetriebsanleitung Seite 10

Anleitung_BT_EH_250_SPK4__ 28.03.14 10:02 Seite 10
SLO
6.3 Delo s pomočjo škripčevja (Slike 6 – 9)
Dvigalna naprava na vrv je opremljena s
preusmerjevalnim škripcem (15) in z dodatnim
kavljem (16). S pravilno uporabo lahko dvigalna
naprava dvigne dvojni tovor.
Preusmerjevalni škripec (15) in dodaten kavelj (16)
montirajte tako kot je to prikazano na slikah 6-8.
Fiksno montiran kavelj (8) je potrebno obesiti v
odprtino za pritrditev kavlja (2) (Slika 9).
Tovor se zdaj dviga s pomočjo dveh jeklenih vrvi,
dvigalna naprava lahko tako dvigne dvojni tovor.
7. Upravljanje
7.1 Navodila za delovanje
1. Pred prvo uporabo z bobna (3) odstranite lepilni
trak.
2. Vrednost A-ovrednotenja hrupne emisije na
urpavljalcu je nižja kot 75 dB.
3. Napetost oskrbe z električnim tokom: 230 V ±
10%, 50 Hz ± 1%.
4. Dvigalno napravo na vrv se uporablja pri
temperaturah okolja med 0 °C in 40 °C in pri
relativni vlažnosti pod 85%. Do nadmorske
višine: maks. 1000 m.
5. Stroj se lahko transportira in skladišči pri
temperaturah med -25 °C in 55 °C. Najvišja
dopustna temperatura ne sme presegati 70 °C.
6. Uporabnik mora tovor s tal dvigniti z najmanjšo
možno hitrostjo. Tik preden se tovor začenja
dvigovati, mora vrv biti napeta.
7. Motor (14) dvigalne naprave na vrv je opremljen
s termostatskim stikalom. Zato lahko med
delovanjem pride do zaustavitve motorja (14), ta
pa se avtomatsko ponovno zažene, ko se ohladi.
8. Električna dvigalna naprava na vrv ni opremljena
z omejevalom nazivne moči. Zato Vas prosimo,
da v primeru, ko zaščita proti pregrevanju omeji
delovanje, tovora ne poskušajte dvigovati dalje.
V tem primeru je obremenitev večja od nazivne
moči dvigalne naprave na vrv.
9. Nobenega tovora ne smete pustiti viseti
nenadzorovano brez, da bi zagotovili
preventivne varnostne ukrepe.
10. Da bi zavarovali električni krog, je napravo
potrebno zavarovati z 10 A varovalko ali z 10 A
varnostnim stikalom proti okvarnemu toku.
11. Ročico (4/5) ne uporabljajte kot rutinsko zavorno
napravo. Ta služi le kot naprava za zaustavitev v
skrajni sili.
12. Preden začnete z delom, se prepričajte, da je
jeklena vrv (6) pravilno navita okoli bobna (3) in
da je razmak med navoji manjši od premera
jeklene vrvi (Slika 3).
10
13. Poskrbite, da bo tovor, na primer pri delovanju s
škripci, pravilno zavarovan na kavlju (8) in na
dodatnem kavlju (16), vedno pa poskrbite tudi za
varnostno razdaljo do tovora in do jeklene vrvi
(6).
7.2 Delovanje (Slika 1)
Preverite, če je stikalo za izklop v sili (9)
n
aktivirano. Da bi stikalo sprostili, zavrtite rdeče
zavorno stikalo v smeri urinega kazalca.
Za dvigovanje tovora pritisnite na tipko ▲ (10).
n
Za spuščanje tovora pritisnite na tipko ▼ (10).
n
Ročica avtomatskega zavornega mehanizma (5):
n
Ko je maksimalna dvižna višina dosežena,
odklopna utež (7) pritisne ročico (5) navzgor. S
tem se aktivira končno stikalo in tovora ni
mogoče več dvigniti višje.
Ročica za maksimalno dolžino vrvi (4): Ko tovor
n
doseže najnižji možni položaj, se aktivira končno
stikalo, ki onemogoča nadalnje spuščanje
tovora. To končno stikalo bi preprečilo tudi
delovanje dvižne naprave v nepravilno smer
(kavelj se premika v nasprotni smeri, kot je
prikazana na konzoli za daljinsko upravljanje).
Če se aktivira stikalo za izklop v sili (9), se
n
dvigalna naprava zaustavi.
V skrajnem primeru sile takoj pritisnite na stikalo
n
za izklop v sili (9), da s tem zaustavite dvigalno
napravo. V primeru aktiviranja stikala za izklop v
sili, je delo z dvigalno napravo onemogočeno.
8. Čiščenje, vzdrževanje in naročanje
rezervnih delov
Nevarnost!
Pred vsemi čistilnimi deli izklopite električni vtikač iz
električne priključne vtičnice.
8.1 Čiščenje
Zaščitne naprave, zračne reže in ohišje motorja
n
vzdržujte v karseda čistem stanju. Napravo
zdrgnite s čisto krpo ali pa jo izpihajte s
komprimiranim zrakom (pod nizkim pritiskom).
Priporočamo, da napravo očistite takoj po vsaki
n
uporabi.
V rednih intervalih napravo očistite tudi z mokro
n
krpo in mazavim milom. Ne uporabljajte nobenih
čistilnih sredstev ali razredčil; ta sredstva lahko
začnejo nažirati dele iz umetne mase. Pazite na
to, da voda ne more prodreti v notranjost
naprave.
