4.16 Formenbauansicht
Siehe auch
Suche in Programmen (Seite 119)
Programmtext austauschen (Seite 121)
4.16.5 Ansicht ändern
4.16.5.1 Grafik vergrößern und verkleinern
Voraussetzung
● Die Formenbauansicht ist gestartet.
● Der Softkey "Grafik" ist aktiv.
Vorgehensweise
...
152

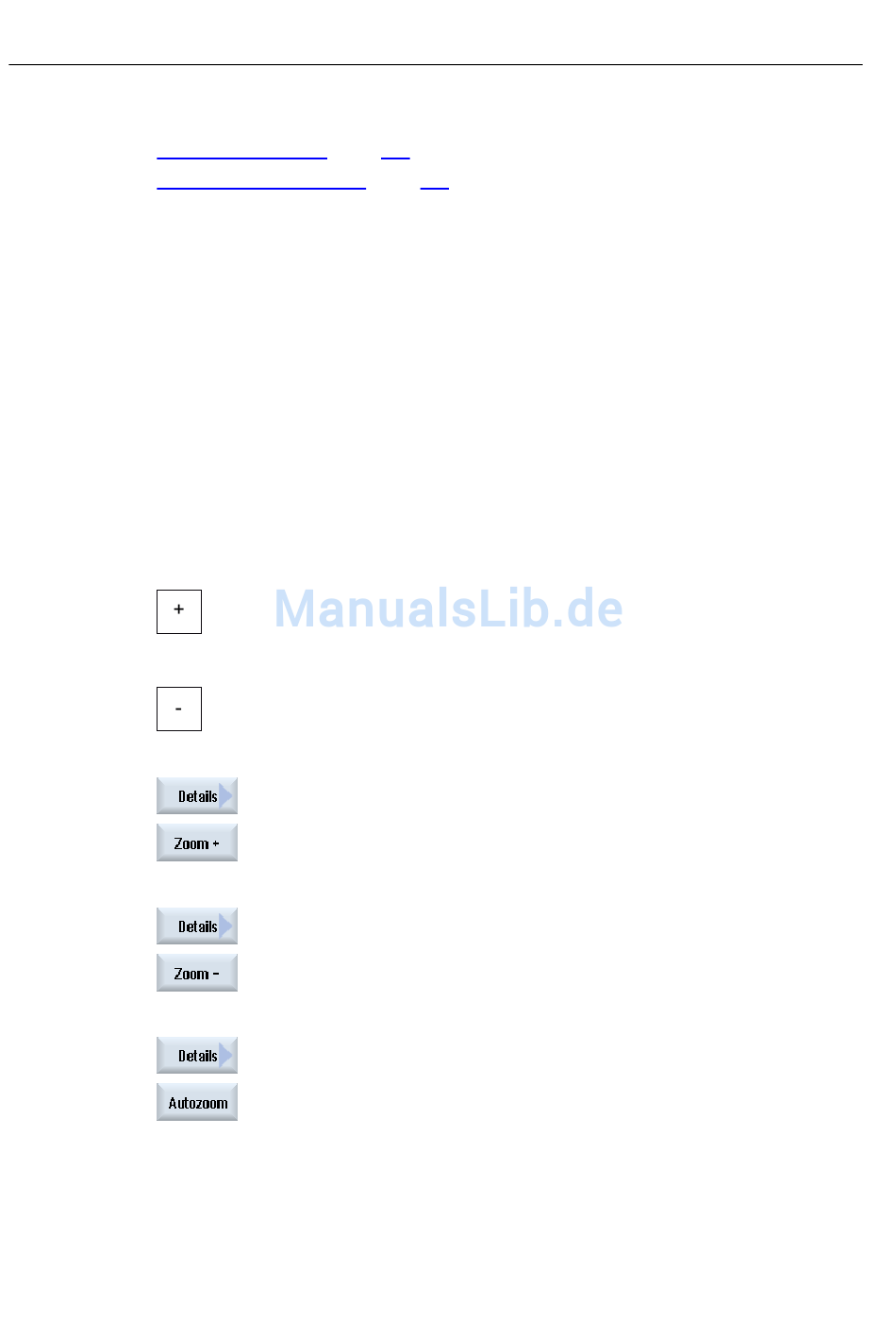

1. Drücken Sie die Taste <+> bzw. <->, wenn Sie die aktuelle Grafik
vergrößern bzw. verkleinern wollen.
Die Grafik wird aus der Mitte heraus vergrößert bzw. verkleinert.
- ODER -
Drücken Sie die Softkeys "Details" und "Zoom +", wenn Sie den
Ausschnitt vergrößern wollen.
- ODER -
Drücken Sie die Softkeys "Details" und "Zoom -", wenn Sie den
Ausschnitt verkleinern wollen.
- ODER -
Drücken Sie die Softkeys "Details" und "Autozoom", wenn Sie den
Ausschnitt automatisch an die Fenstergröße anpassen wollen.
Die automatische Größenanpassung berücksichtigt die größten
Ausdehnungen des Werkstücks in den einzelnen Achsen.
