6.3 Elektrische Anschlüsse
GEFAHR
Explosionsgefahr bei Geräten mit lokaler
Kommunikations-Schnittstelle (LCI)
Der Betrieb der lokalen Kommunikations-Schnittstelle (LCI) in
explosionsgefährdeten Bereichen ist nicht zulässig.
Niemals die lokale Kommunikations-Schnittstelle (LCI) auf der
Hauptplatine innerhalb eines explosionsgefährdeten
Bereiches nutzen!
WARNUNG
Verletzungsgefahr durch spannungsführende Bauteile!
Bei geöffnetem Gehäuse ist der Berührungsschutz
aufgehoben und der EMV-Schutz eingeschränkt.
Vor dem Öffnen des Gehäuses die Energieversorgung
abschalten.
Change from two to one column
6.3.1

Anschlussplan Stellungsregler / TZIDC-200 Control Unit

A
AI DI
+11 -12 +81 -82 +83 -84

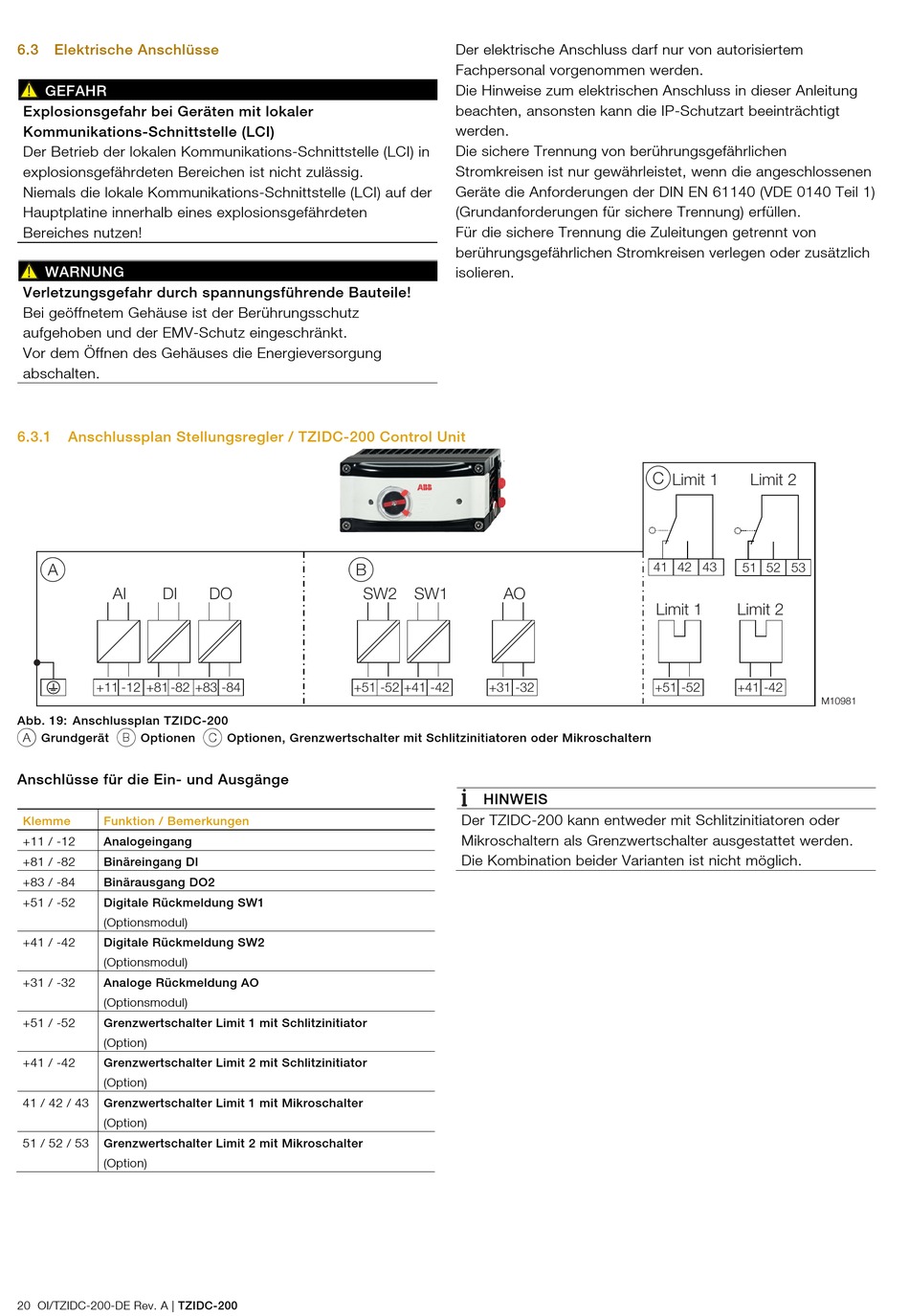

Abb. 19: Anschlussplan TZIDC-200
A Grundgerät B Optionen C Optionen, Grenzwertschalter mit Schlitzinitiatoren oder Mikroschaltern
Change from one to two columns
Anschlüsse für die Ein- und Ausgänge
Klemme Funktion / Bemerkungen
+11 / -12 Analogeingang
+81 / -82 Binäreingang DI
+83 / -84 Binärausgang DO2
+51 / -52 Digitale Rückmeldung SW1
(Optionsmodul)
+41 / -42 Digitale Rückmeldung SW2
(Optionsmodul)
+31 / -32 Analoge Rückmeldung AO
(Optionsmodul)
+51 / -52 Grenzwertschalter Limit 1 mit Schlitzinitiator
(Option)
+41 / -42 Grenzwertschalter Limit 2 mit Schlitzinitiator
(Option)
41 / 42 / 43 Grenzwertschalter Limit 1 mit Mikroschalter
(Option)
51 / 52 / 53 Grenzwertschalter Limit 2 mit Mikroschalter
(Option)
20 OI/TZIDC-200-DE Rev. A | TZIDC-200
B
DO SW2
+51 -52
Der elektrische Anschluss darf nur von autorisiertem
Fachpersonal vorgenommen werden.
Die Hinweise zum elektrischen Anschluss in dieser Anleitung
beachten, ansonsten kann die IP-Schutzart beeinträchtigt
werden.
Die sichere Trennung von berührungsgefährlichen
Stromkreisen ist nur gewährleistet, wenn die angeschlossenen
Geräte die Anforderungen der DIN EN 61140 (VDE 0140 Teil 1)
(Grundanforderungen für sichere Trennung) erfüllen.
Für die sichere Trennung die Zuleitungen getrennt von
berührungsgefährlichen Stromkreisen verlegen oder zusätzlich
isolieren.
SW1 AO
+41 -42
+31 -32
HINWEIS
Der TZIDC-200 kann entweder mit Schlitzinitiatoren oder
Mikroschaltern als Grenzwertschalter ausgestattet werden.
Die Kombination beider Varianten ist nicht möglich.
C Limit 1
Limit 2
41 42 43 51 52 53
Limit 1 Limit 2
+51 -52 +41 -42
M10981
