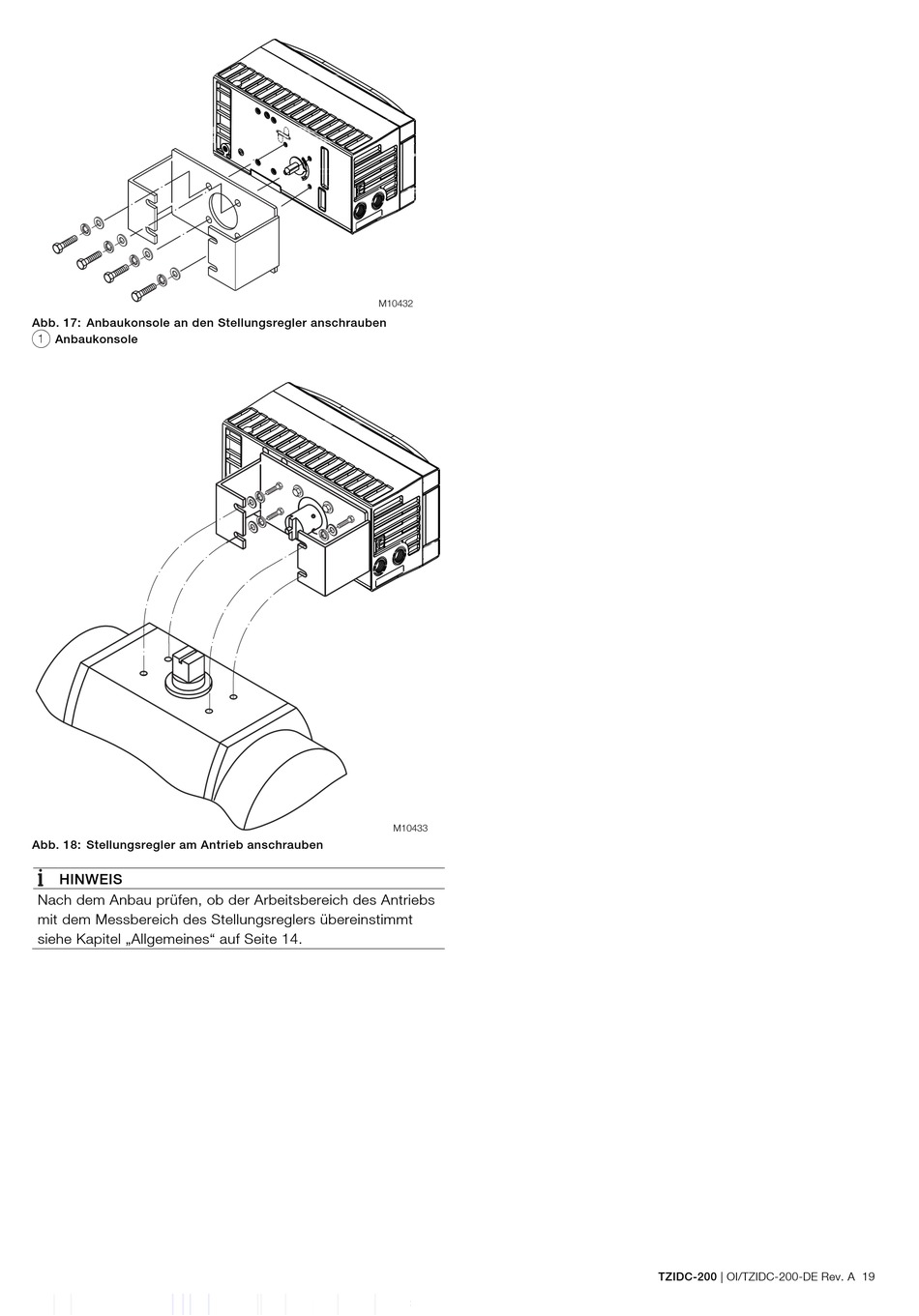

Abb. 17: Anbaukonsole an den Stellungsregler anschrauben
1 Anbaukonsole
Abb. 18: Stellungsregler am Antrieb anschrauben
HINWEIS
Nach dem Anbau prüfen, ob der Arbeitsbereich des Antriebs
mit dem Messbereich des Stellungsreglers übereinstimmt
siehe Kapitel „Allgemeines" auf Seite 14.
M10432
M10433
TZIDC-200 | OI/TZIDC-200-DE Rev. A 19
