Installation

Installation des Transmitters ohne HDMI-Switch

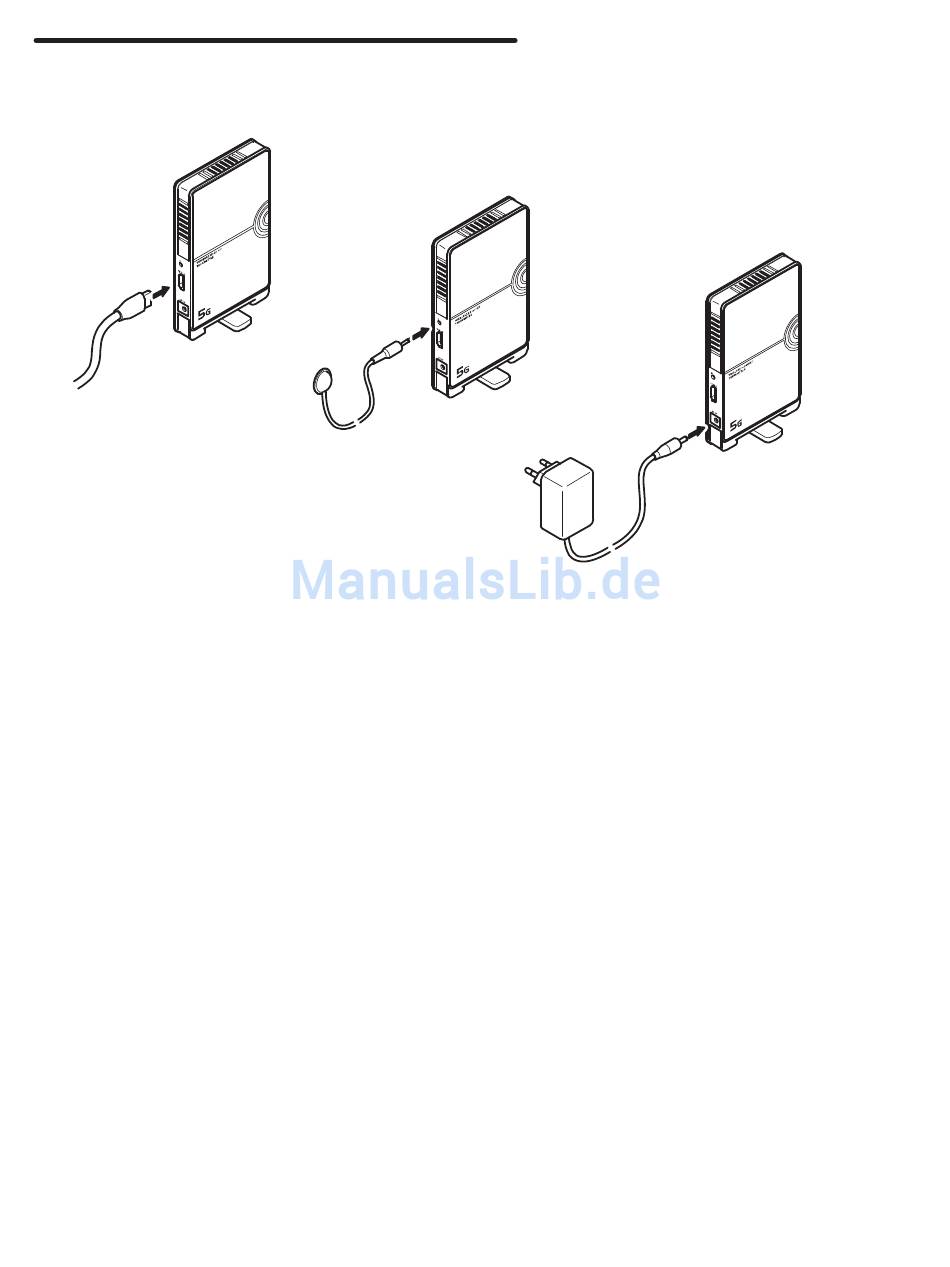

Abbildung 1
1. Verbinden Sie ein HDMI-Kabel mit der HDMI-Eingangsbuchse des Transmitters (siehe
Abbildung 1).
2. Verbinden Sie das andere Ende des HDMI-Kabels mit dem HDMI-Ausgang des Quellgeräts
(z. B. Blu-ray Player).
3. Verbinden Sie den mitgelieferten Infrarot-Sender mit der Infrarot-Anschlussbuchse des
Transmitters (siehe Abbildung 2).
4. Platzieren Sie den Infrarot-Sender vor dem Infrarot-Empfänger des Quellgeräts.
5. Verbinden Sie das mitgelieferte Netzteil mit der 5 V
(siehe Abbildung 3).
6. Stecken Sie das Netzteil des Transmitters in eine ordnungsgemäß installierte
Netzsteckdose.
Wireless HDMI-Kit
Abbildung 2
Abbildung 3
-Anschlussbuchse des Transmitters
DC
13
