- Seite 1 CM3-Computer oH Schinderstr. 84030 Ergolding Wireless HDMI-Kit Bedienungsanleitung Standardpaket Premiumpaket Stand: 15.10.12 Stickpaket...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ............Bestimmungsgemäße Verwendung . -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie die Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch. Bestimmungsgemäße Verwendung Das Wireless HDMI-Kit (im Folgenden WHDMI-Kit genannt) dient zur Funkübertragung von HDMI- Signalen von einem geeigneten HDMI-Quellgerät zu einem geeigneten HDMI-Empfangsgerät und zur Übertragung von Infrarot-Steuersignalen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. -
Seite 4: Einleitung

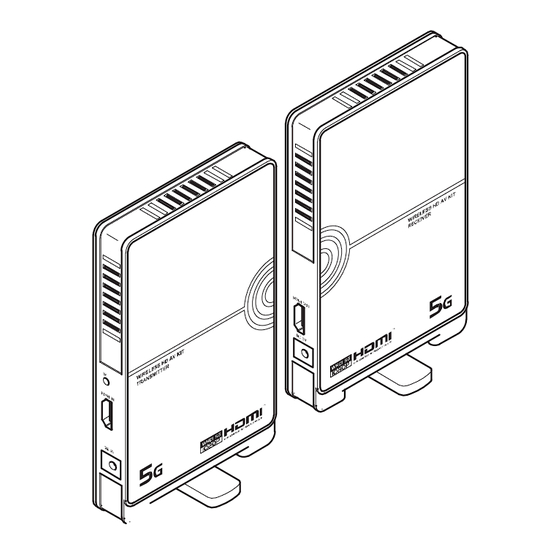

Einleitung/Eigenschaften Einleitung Vielen Dank, dass Sie sich für den Kauf des Wireless HDMI-Kit (WHDMI-Kit) entschieden haben! Mit diesem Gerät können Sie bis zu 4 beliebige HDMI-Quellgeräte mit bis zu 2 HDMI-Empfangsge räten verbinden. Verbinden Sie z.B. Ihren Blu-ray Player mit Ihrem HD-fähigen Fernseher in bis zu 20 Metern Entfernung* ohne Qualitätsverlust oder Verzögerung! Eigenschaften S Das WHDMI-Kit ermöglicht es Ihnen, HD-Inhalte kabellos an geeignete HDMI-Empfangsgeräte zu... -
Seite 5: Verpackungsinhalt
Receiver (Empfänger) -Netzteil HDMI-Kabel, 1,2 m Infrarot-Sender Bedienungsanleitung Premiumpaket mit HDMI-Switch Transmitter (Sender) Receiver (Empfänger) -Netzteil HDMI-Kabel, 1,2 m HDMI-Switch Fernbedienung 4fach-Infrarot-Sender Bedienungsanleitung Modelbezeichnungen für die CM3 WHDI Stick Systeme: WS-AV511SR = Premiumpaket WS-AV511WH = Standardpaket WS-AV510W1 = Stickpaket Wireless HDMI-Kit... -
Seite 6: Bedienelemente
Bedienelemente Bedienelemente Transmitter Infrarot-Anschlussbuchse HDMI-Eingangsbuchse (HDMI IN) Anschlussbuchse für 5 V -Netzteil (2,5 A) Standfuß (drehbar) EIN/AUS (ON/OFF)-Schalter Funkverbindungs-LED (leuchtet, wenn eine Funkverbindung besteht) Power-LED (leuchtet, wenn das Gerät eingeschaltet ist) Taste [PAIR] Übertragungs-LED (leuchtet, wenn Videodaten übertragen werden) Wireless HDMI-Kit... -
Seite 7: Reciever
Bedienelemente Reciever HDMI-Ausgangsbuchse (HDMI OUT) Anschlussbuchse für 5 V -Netzteil (2,5 A) Standfuß (drehbar) EIN/AUS (ON/OFF)-Schalter Funkverbindungs-LED (leuchtet, wenn eine Funkverbindung besteht) Power-LED (leuchtet, wenn das Gerät eingeschaltet ist) Infrarot-Empfänger Übertragungs-LED (leuchtet, wenn Videodaten übertragen werden) Wireless HDMI-Kit... -
Seite 8: Hdmi-Switch (Nur Im Premiumpaket Enthalten)
Bedienelemente HDMI-Switch (nur im Premiumpaket enthalten) HDMI-Eingangsbuchsen (HD IN 1 - 4) HDMI-Ausgangsbuchse (HD OUT A) Anschlussbuchse für 4fach-Infrarot-Sender Anschlussbuchse für 5 V -Netzteil (2,5 A) Power-LED (leuchtet, wenn das Gerät eingeschaltet ist) HDMI-Switch-LED (zeigen an, welcher HDMI-Switchkanal an welchen Aus gang übertragen wird) EIN/AUS (ON/OFF)-Schalter Wahltaste [A] (Übertragung eines Signals an den HDMI OUT-Anschluss des... -
Seite 9: Infrarot-Sender (Standardpaket)
Bedienelemente Infrarot-Sender (Standardpaket) Infrarot-Sender Verbindungsstecker für den Anschluss an den HDMI-Switch 4fach-Infrarot-Sender (nur im Premiumpaket enthalten) 4fach-Infrarot-Sender Verbindungsstecker für den Anschluss an den HDMI-Switch Wireless HDMI-Kit... -
Seite 10: Fernbedienung
Bedienelemente Fernbedienung Taste [MENU] (Öffnet das Menü vom Receiver) Taste [EXIT] (Verlassen der Untermenüs/ des Hauptmenüs) Taste [SOURCE] (Shortcut-Taste: Wahl des Transmitters) Taste [DELETE] (Shortcut-Taste: Löschen eines Transmitters) Taste [OK] (Menüpunkte bestätigen) Taste [GUEST] (Versetzt den Receiver in den Stand-by-Modus) Wahltasten A1-A4 und B1-B4 für HDMI-Switch (NUR in Verbindung mit dem Premiumpaket) Taste [SHIFT]... -
Seite 11: Installation
Installation Installation Trennen Sie die Stromversorgung der anzuschließenden Komponenten (z. B. TV, DVD- oder Blue-ray Player) vor der Installation vom Netz, um Spannungsspitzen und damit verbundene Schäden zu vermeiden! Anschlussplan ohne HDMI-Switch Infrarot-Sender HDMI-Kabel Anschlussplan mit HDMI-Switch HDMI-Kabel Media Player HDMI-Kabel Blu-ray Player HDMI Display... -
Seite 12: Installation Des Receivers
Installation Installation des Receivers Abbildung 2 Abbildung 1 1. Verbinden Sie ein HDMI-Kabel mit der HDMI-Ausgangsbuchse des Receivers (siehe Abbildung 1). 2. Verbinden Sie das andere Ende des HDMI-Kabels mit dem HDMI-Eingang Ihres Empfangsgerätes (z. B. HD-fähiger Fernseher) 3. Verbinden Sie das mitgelieferte Netzteil mit der 5 V -Anschlussbuchse des Receivers (siehe Abbildung 2). -
Seite 13: Installation Des Transmitters Ohne Hdmi-Switch
Installation Installation des Transmitters ohne HDMI-Switch Abbildung 1 Abbildung 2 Abbildung 3 1. Verbinden Sie ein HDMI-Kabel mit der HDMI-Eingangsbuchse des Transmitters (siehe Abbildung 1). 2. Verbinden Sie das andere Ende des HDMI-Kabels mit dem HDMI-Ausgang des Quellgeräts (z. B. Blu-ray Player). 3. -
Seite 14: Installation Des Transmitters Mit Hdmi-Switch
Installation Installation des Transmitters mit HDMI-Switch Pos. 1 Pos. 2 Abbildung 1 Abbildung 2 Abbildung 3 Abbildung 4 1. Verbinden Sie die HDMI-Switch mit dem Transmitter wie in Abbildung 1 gezeigt. Achten Sie beim Verbinden darauf, dass die Stecker des HDMI-Switch mit den Anschlussbuch sen des Transmitters fluchten. -
Seite 15: Inbetriebnahme
Inbetriebnahme/Bedienung Inbetriebnahme Trennen Sie vor der Inbetriebnahme der WHDMI-Komponenten alle angeschlossenen Quell- und -Empfangsgeräte (z. B. Blu-ray Player, HD-fähiger Fernseher) vom Stromnetz. So vermei den Sie im Stromnetz Spannungsspitzen und damit verbundene Schäden. Kontrollieren Sie, bevor Sie fortfahren, ob alle Kabel richtig angeschlossen sind. Wenn alle Kabel korrekt angeschlossen sind, gehen Sie folgendermaßen vor: 1. -
Seite 16: Transmitter Hinzufügen
Bedienung Transmitter hinzufügen Werksseitig ist der mitgelieferte Transmitter bereits am Receiver angemeldet. Eine erneute Anmeldung ist notwendig, wenn Sie einen weiteren Transmitter am Receiver anmel den wollen. Gehen Sie für eine Anmeldung wie folgt vor : 1. Schalten Sie Ihren Receiver und Ihr Empfangsgerät (z. B. HD-fähiger Fernseher) ein. 2. -
Seite 17: Transmitternamen Ändern
Bedienung Transmitternamen ändern Um den Namen des Transmitters am Receiver zu ändern, gehen Sie wie folgt vor: 1. Schalten Sie Ihren Receiver und Ihr Empfangsgerät (z. B. HD-fähiger Fernseher) ein. 2. Betätigen Sie die Taste [MENU] auf der Fernbedienung. Auf dem Empfangsgerät wird ein Menü... -
Seite 18: Pflegehinweise
Pflegehinweise/Häufig gestellte Fragen/Technische Daten Pflegehinweise Reinigen Sie Ihre Geräte nur mit einem weichen, fusselfreien, feuchten Tuch (kein Microfasertuch). Bei stärkerer Verschmutzung können Sie zusätzlich ein wenig Spülmittel auf das Tuch geben. Trocknen Sie nach dem Reinigen die Geräte sorgfältig ab, um Wasserflecken zu vermeiden. Verwenden Sie zur Reinigung KEINE lösungsmittelhaltigen Reinigungsmittel! Diese können die Oberflächen der Geräte beschädigen. - Seite 19 Technische Daten Übertragungsfrequenz 5.1 bis 5.9 GHz Unterstützter 38 KHz Infrarot-Frequenzbereich Receiver Schalter: Power: OFF/ON Buchsen: 1 x HDMI OUT, 1 x 5 V LED: Power, LINK (2 LEDs) Infrarot-Empfangseinheit: 1 x Netzteil: Eingang: 100 - 240 V , 50/60 Hz, 1,6 A Ausgang: , 2,5 A Transmitter...
-
Seite 20: Entsorgung
