Tastaturanschlüss
Der Tastaturanschluss wird für die Verbindung einer externen Tastatur mit dem
Gerät genutzt. Schließen Sie die Tastatur an den Anschluss KBD IN an.
Bei kurzen Entfernungen (bis zu 30 m) kann ein normales 6-adriges
Telefonflachkabel für die Stromversorgung und die Signalverbindung zur
Tastatur verwendet werden.
Bei Entfernungen zwischen Tastatur und Divar von über 30 m muss der
Tastaturerweiterungskit (LTC 8557) eingesetzt werden. Dieses Kit bietet
Verzweigungen, Kabel und eine passende Stromversorgung für die externen
Tastaturen. Als Kabeltyp wird Belden 9841 oder Vergleichbares empfohlen.
Technische Daten
Kommunikatonsprotokoll:
RS485
Maximale Signalspannung:
±12 V
Stromversorgung:
11 - 12,6 V, maximal 400 mA
Maximale Kabellänge:
1,5 Kilometer
Kabeltyp:
Schwarzes Kabel (Crossover), im Lieferumfang der
Tastatur enthalten
Abschluss:
390-Ohm-Abschlusswiderstand
Bosch Security Systems

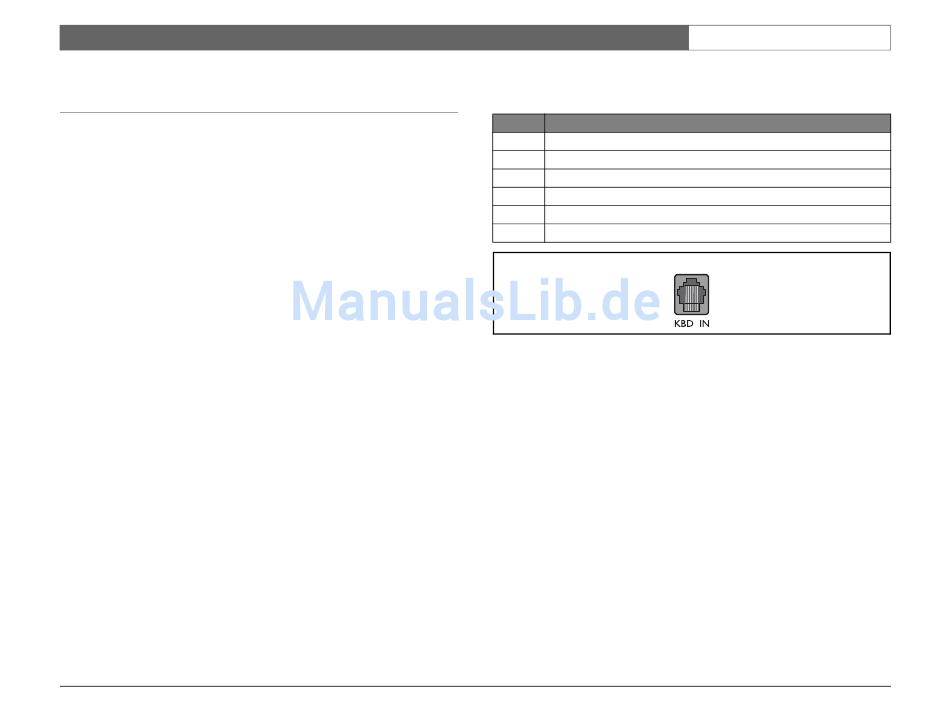

Tastatur ein - RJ11-Buchse (KBD IN)
Pin-Nr.
Signal
1
+12 V Gleichspannung (min. 11 V bis max. 12,6 V, max. 400 mA)
2
Systemmasse
3
Tastatur-Plusleitung
4
Tastatur-Minusleitung
5
Systemmasse
6
Systemmasse
6 1
DE | 4-4
