7. Bedieningselementen en aansluitingen

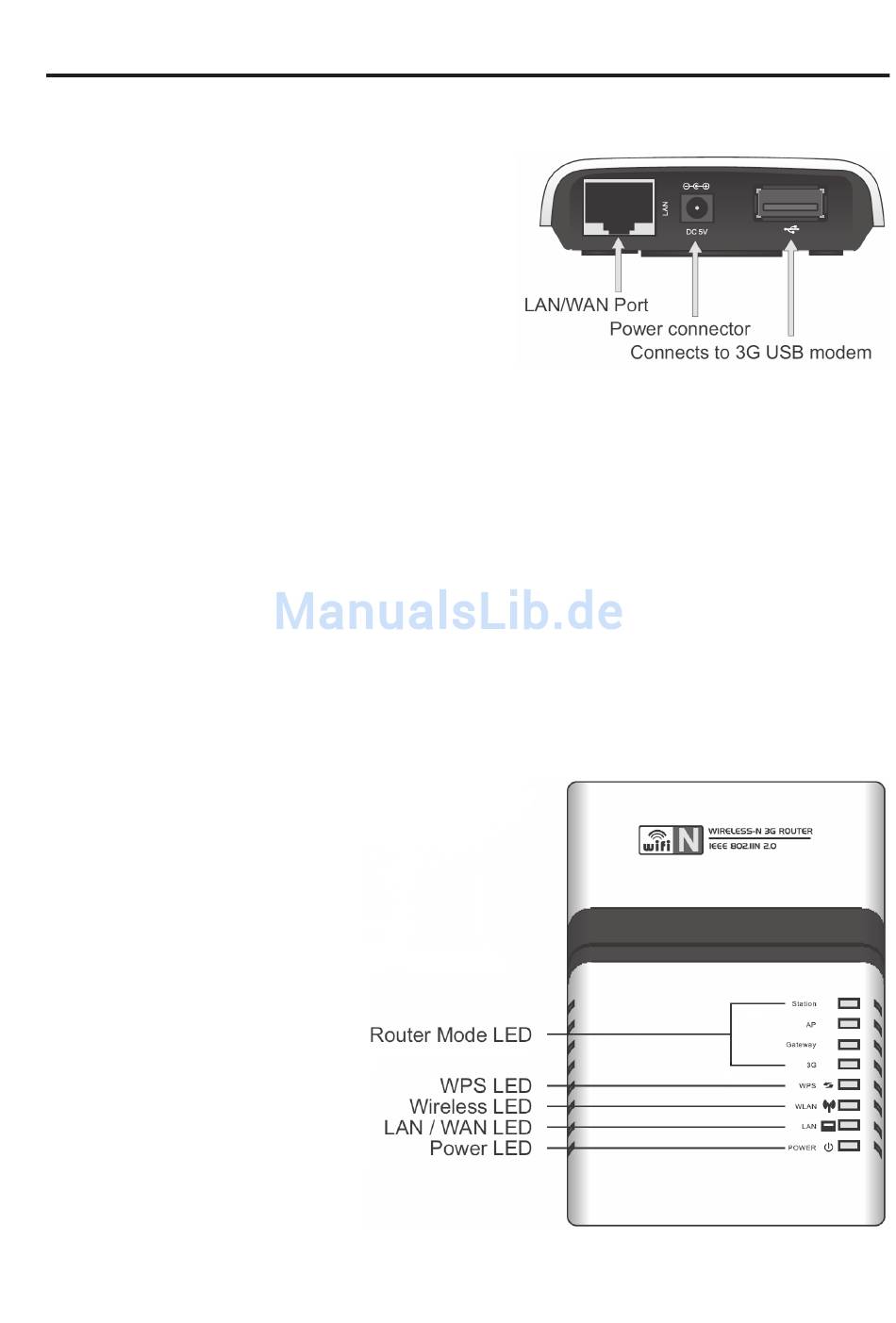

a) Aansluitingen aan de router

LAN/WAN port
Power Connector
USB-poort

b) LED's op de router

Router mode LED
WPS LED
Wireless LED
LAN / WAN LED
Power LED
80
Hier wordt al naargelang de
modus de router met een
1:1-verbonden netwerk-
kabel met het overeenkom-
stig apparaat (DSL-modem,
PC, etc) verbonden.
Dient voor de stroom-
voorziening. Hier moet de
meegeleverde netadapter
worden aangesloten.
In de modus "3G Wireles" wordt hier de USB-UMTS-modem aangeslo-
ten.
De overeenkomstige LED geeft weer welke modus actief is.
Deze LED knippert snel bij geactiveerde WPS.
De LED licht op bij actieve WLAN-ontvangst of knippert bij gegevens-
overdracht.
De LED licht voortdurend op
wanneer een apparaat via een
netwerkkabel met de router
verbonden is; ze knippert bij
gegevensoverdracht.
De LED licht op wanneer de
router via de netadapter van
stroom wordt voorzien.
