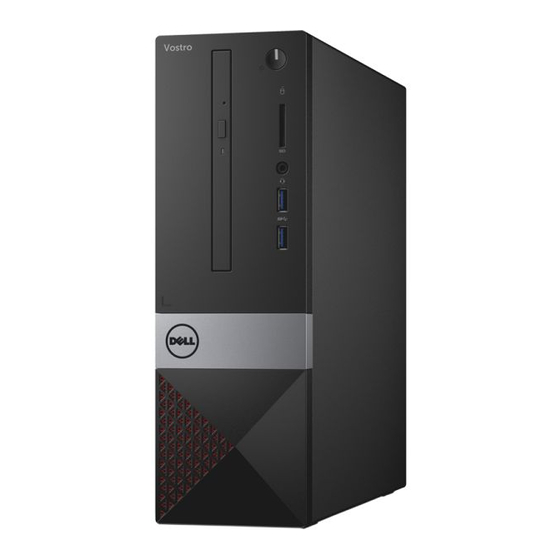

- Seite 1 Dell Vostro 3250 Benutzerhandbuch Vorschriftenmodell: D13S Vorschriftentyp: D13S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................5 ....................5 Vor der Arbeit an Komponenten im Innern des Computers ............................... 6 Ausschalten des Computers ..................... 6 Nach Abschluss der Arbeiten im Innern des Computers ..............................7 Entfernen der Abdeckung ..............................7 Einbauen der Abdeckung ............................7 Entfernen der Frontverkleidung ............................8... - Seite 4 5 Kontaktaufnahme mit Dell..................... 37...
-
Seite 5: Arbeiten Am Computer
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 7: Entfernen Der Abdeckung
Entfernen der Abdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Befolgen Sie die Schritte zum Entfernen der Abdeckung: a. Entfernen Sie die Schrauben, mit denen die Abdeckung am Computer befestigt ist [1]. b. Schieben Sie die Computerabdeckung in Richtung der Rückseite des Computers [2]. c. -
Seite 8: Installieren Der Frontverkleidung
Installieren der Frontverkleidung Halten Sie die Blende und stellen Sie sicher, dass die Haken an den Verriegelungen in den Aussparungen am Computer einrasten. Drehen Sie die Frontblende zur Vorderseite des Computers. Drücken Sie auf die Frontverkleidung, bis die Laschen einrasten. Bauen Sie die Abdeckung ein. - Seite 9 Befolgen Sie die Schritte zum Entfernen der Festplattenbaugruppe: a. Entfernen Sie die Schrauben, mit denen das Festplattenlaufwerk am Laufwerksschacht befestigt ist [1]. b. Heben Sie den Griff des Laufwerksschachts [ 2] an und schieben Sie sie aus dem Laufwerksschacht [ 3]. Befolgen Sie die Schritte zum Entfernen der Festplattenhalterung: a.
-
Seite 10: Einbauen Der Festplattenbaugruppe
ANMERKUNG: Entfernen Sie die Festplattenhalterung nur, wenn Sie die Festplatte durch ein neues Modell ersetzen. Wenn die Entfernung der Festplatte jedoch nur eine Voraussetzung für den Ausbau anderer Komponenten ist, können Sie Schritt 5 ignorieren. Einbauen der Festplattenbaugruppe Schieben Sie das Festplattenlaufwerk in die Halterung. Ziehen Sie die Schrauben fest, um das Festplattenlaufwerk an der Halterung zu befestigen. - Seite 11 Befolgen Sie die Schritte zum Entfernen des optischen Laufwerks: a. Drücken Sie auf die blaue Lasche, um das optische Laufwerk zu lösen [1]. b. Schieben Sie das optische Laufwerk [2] heraus und heben Sie es an, um aus dem Gehäuse zu entfernen [3]. Befolgen Sie die Schritte zum Entfernen der Halterung vom optischen Laufwerk.
-
Seite 12: Einbauen Des Optischen Laufwerks
ANMERKUNG: Entfernen Sie die Halterung des optischen Laufwerks nur, wenn Sie das optische Laufwerk durch ein neues Modell ersetzen. Wenn das Entfernen des optischen Laufwerks jedoch nur eine Voraussetzung für den Ausbau anderer Komponenten ist, können Sie die Schritte 5 und 6 überspringen. Einbauen des optischen Laufwerks Schieben Sie das optische Laufwerk in den Laufwerksschacht, bis es einrastet. -
Seite 13: Installieren Der Abdeckung Des Kühlkörperlüfters
Installieren der Abdeckung des Kühlkörperlüfters Richten Sie die Halterungen auf der Lüfterabdeckung an den Steckplätzen auf dem Kühlkörper aus. Senken Sie die Lüfterabdeckung auf dem Kühlkörper ab, bis diese fest sitzt. Bauen Sie die Abdeckung ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 14: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe Setzen Sie die Kühlkörperbaugruppe in den Steckplatz ein. Richten Sie sie dabei mit den Schraubenhalterungen aus. Ziehen Sie die Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu fixieren. Verbinden Sie das Kabel der Kühlkörperbaugruppe mit der Systemplatine. Bauen Sie folgende Komponenten ein: Abdeckung der Kühlkörperbaugruppe Optisches Laufwerk... -
Seite 15: Ausbauen Des Netzteils
Ausbauen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung Frontblende Festplattenbaugruppe Optisches Laufwerk Führen Sie folgende Schritte durch, um das Netzteil (PSU) aus dem Computer zu entfernen: a. Ziehen Sie die PSU-Kabel von den Anschlüssen an der Systemplatine ab [1, 2]. b. -
Seite 16: Installieren Des Netzteils
Installieren des Netzteils Schieben Sie das Netzteil (PSU) zur Rückseite des Computers, bis es einrastet. Drehen Sie die Schrauben wieder ein, mit denen das Netzteil am Computer befestigt wird. Verlegen Sie das Netzteilkabel durch die Führungen. Schließen Sie die Netzteilkabel an den entsprechenden Anschlüssen an der Systemplatine an. Bauen Sie folgende Komponenten ein: Optisches Laufwerk Festplattenbaugruppe... -
Seite 17: Einbauen Des Systemlüfters
Einbauen des Systemlüfters Setzen Sie den Systemlüfter in den Computer ein. Ziehen Sie die Schrauben fest, um den Systemlüfter am Computer zu befestigen. Schließen Sie das Systemlüfterkabel am Anschluss an der Systemplatine an. Bauen Sie folgende Komponenten ein: Optisches Laufwerk Festplattenbaugruppe Frontblende Abdeckung... -
Seite 18: Installieren Der Wlan-Karte
Installieren der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. Setzen Sie die Kunststofflaschen ein und ziehen Sie die Schraube fest, mit der die WLAN-Karte an der Systemplatine befestigt wird. -
Seite 19: Entfernen Der Erweiterungskarte
Entfernen der Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: Abdeckung Frontblende Führen Sie folgende Schritte durch, um die Erweiterungskarte auszubauen: a. Ziehen Sie an der Metallzunge, um die Erweiterungskarte zu lösen. [1] b. - Seite 20 WLAN-Karte Erweiterungskarten Trennen Sie alle Kabel von der Systemplatine: Befolgen Sie die Schritte zum Lösen der E/A-Leiste: a. Entfernen Sie die Schraube, mit der die E/A-Leiste am Gehäuse befestigt ist [1]. b. Drücken Sie auf die Freigabelasche, um die E/A-Leiste vom Gehäuse zu lösen [2]. c.
-
Seite 21: Einbauen Der Systemplatine
Einbauen der Systemplatine Setzen Sie die Systemplatine ein und stellen Sie sicher, dass die Anschlüsse an den Öffnungen auf der Rückseite ausgerichtet sind. Drücken Sie die E/A-Leiste in ihre ursprüngliche Position, bis sie einrastet. Ziehen Sie die Schraube fest, um die E/A-Leiste am Gehäuse zu befestigen. Schließen Sie die Kabel an die Systemplatine an. -
Seite 22: Layout Der Systemplatine
Layout der Systemplatine Anschluss für SD-Karte Kopfhöreranschluss USB 3.0-Anschluss USB 3.0-Anschluss Anschluss für LED-Leiste Anschluss für Systemlüfter SATA-Stromversorgungsanschluss SATA-Anschluss SATA-Anschluss FPSU-Anschluss SATA-Anschluss PCIex16-Steckplatz PCIex1-Steckplatz Steckbrücke zum Löschen des CMOS Jumper zum Löschen des Kennworts Netzwerkanschluss USB 2.0-Anschluss USB2 3.0-Anschluss HDMI-Anschluss Line-In-, Line-Out- und Mikrofon-Anschlüsse Prozessorsockel Anschluss für CPU-Lüfter... -
Seite 23: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose-Betriebsanzeige-LED-Codes Tabelle 1. Diagnose-Betriebsanzeige-LED-Codes Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung • Schließen Sie das Der Computer ist Stromkabel wieder am ausgeschaltet, wird nicht mit Netzanschluss an der Strom versorgt oder befindet... -
Seite 24: Diagnose-Fehlermeldungen
DISK C: FAILED INITIALIZATION (Laufwerk C: Die Festplatte konnte nicht initialisiert werden. Führen Sie die Fehler bei der Initialisierung) Festplattenlaufwerk-Tests von Dell Diagnostics aus. DRIVE NOT READY (Laufwerk nicht bereit). Zum Fortsetzen des Vorgangs muss ein Festplattenlaufwerk im Laufwerkschacht vorhanden sein. Installieren Sie ein Festplattenlaufwerk im entsprechenden Laufwerkschacht. - Seite 25 Sie den Computer von einem optischen Laufwerk neu. Fahren Sie anschließend den Computer herunter, setzen Sie das Festplattenlaufwerk wieder ein und starten Sie den Computer neu. Führen Sie die Festplattenlaufwerk-Tests von Dell Diagnostics aus. HARD-DISK DRIVE CONTROLLER FAILURE 0 (Fehler...
- Seite 26 Korrigieren Sie die entsprechenden Optionen im System-Setup- Programm. KEYBOARD CLOCK LINE FAILURE (Fehler bei der Überprüfen Sie bei einer externen Tastatur die Kabelverbindung. Tastaturtaktrate) Führen Sie den Tastatur-Controller-Test in Dell Diagnostics aus. KEYBOARD CONTROLLER FAILURE (Fehler im Überprüfen Sie bei einer externen Tastatur die Kabelverbindung. Tastatur-Controller) Starten Sie den Computer neu und berühren Sie Tastatur oder...
- Seite 27 NO TIMER TICK INTERRUPT (Kein periodischer Möglicherweise ist ein Chip auf der Systemplatine defekt. Interrupt) Führen Sie die System-Chipsatz-Tests in Dell Diagnostics aus. NOT ENOUGH MEMORY OR RESOURCES. EXIT SOME Es sind zu viele Programme geöffnet. Schließen Sie alle Fenster PROGRAMS AND TRY AGAIN (Nicht genügend...
-
Seite 28: Systemfehlermeldungen
Fehlermeldungen Beschreibung Sie die Systemspeicher- und Tastatur-Controller-Tests in Dell Diagnostics aus oder wenden Sie sich an Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT Legen Sie einen Datenträger in das Laufwerk ein und versuchen READY (Auf x:\ kann nicht zugegriffen werden. - Seite 29 Systemmeldung Beschreibung Festplattenlaufwerks hat gemeldet, dass ein Parameter den Wertebereich für den normalen Betrieb überschritten hat. Dell empfiehlt, dass Sie Ihre Daten regelmäßig sichern. Ein außerhalb des normalen Wertebereichs liegender Parameter kann auf ein mögliches Problem mit dem Festplattenlaufwerk hinweisen.)
-
Seite 30: System-Setup - Übersicht
ANMERKUNG: Falls Sie zu lange gewartet haben und das Betriebssystem-Logo angezeigt wird, warten Sie weiter, bis der Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. - Seite 31 AC Adapter Type Zeigt den Typ des installierten Adapters an. System Memory Zeigt die Größe des installierten Arbeitsspeichers an. Memory Speed Zeigt die Geschwindigkeit des installierten Arbeitsspeichers an. Tabelle 5. - Advanced (Erweitert) Intel (R) SpeedStep (TM) Ermöglicht das Aktivieren oder Deaktivieren der „Intel SpeedStep“-Technologie Default: Enabled (Standardeinstellung: Aktiviert) Virtualization...
- Seite 32 Auto Power On Date (Autom. Einschaltdatum): Ermöglicht die Auswahl des Datums Auto Power On Time (Autom. Einschaltzeit): Ermöglicht die Auswahl der Zeit SMART Settings Ermöglicht das Aktivieren oder Deaktivieren der Funktion „SMART“. Default: Enabled (Standardeinstellung: Deaktiviert) Tabelle 6. - Sicherheit Unlock Setup Status Ermöglicht das Sperren oder Entsperren des System-Setups.
- Seite 33 Default: Disabled (Standardeinstellung: Deaktiviert) Boot Option Priorities Zeigt die Startoptionsprioritäten an. Startoption 1: Windows Start-Manager Startoption 2: Integrierte NIC (IPV4) Startoption 3: Integrierte NIC (IPV6) Tabelle 8. - Exit (Beenden) Save Changes and Reset Ermöglicht das Speichern oder Zurücksetzen der am System- Setup vorgenommenen Änderungen Ermöglicht das Verwerfen der am System-Setup vorgenommenen Änderungen...
-
Seite 34: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows- Betriebssystems. - Seite 35 Tabelle 14. – Datenübertragung • Ethernet 10/100/1000 MBit/s Ethernet-Controller in Systemplatine integriert • Wireless – Bis zu Wi-Fi 802.11ac • Bluetooth 4.0 Tabelle 15. – Erweiterungsbus Busgeschwindigkeit SATA 6 GBit/s für Festplatte; 3 GBit/s für optisches Laufwerk USB 2.0 480 MBit/s USB 3.0 5 GBit/s Tabelle 16.
- Seite 36 Tabelle 19. – Kontrollleuchten und Diagnoseanzeigen Anzeigeleuchte des Betriebsschalters • Weiße Anzeige – Eine stetig weiß leuchtende Anzeige weist auf den Normalbetrieb; eine weiß blinkende Anzeige auf den Ruhemodus/Standby-Betrieb des Computers hin. • Gelbe Anzeige – Eine stetig gelb leuchtende Anzeige weist auf einen Startfehler hin –...
-
Seite 37: Kontaktaufnahme Mit Dell
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
