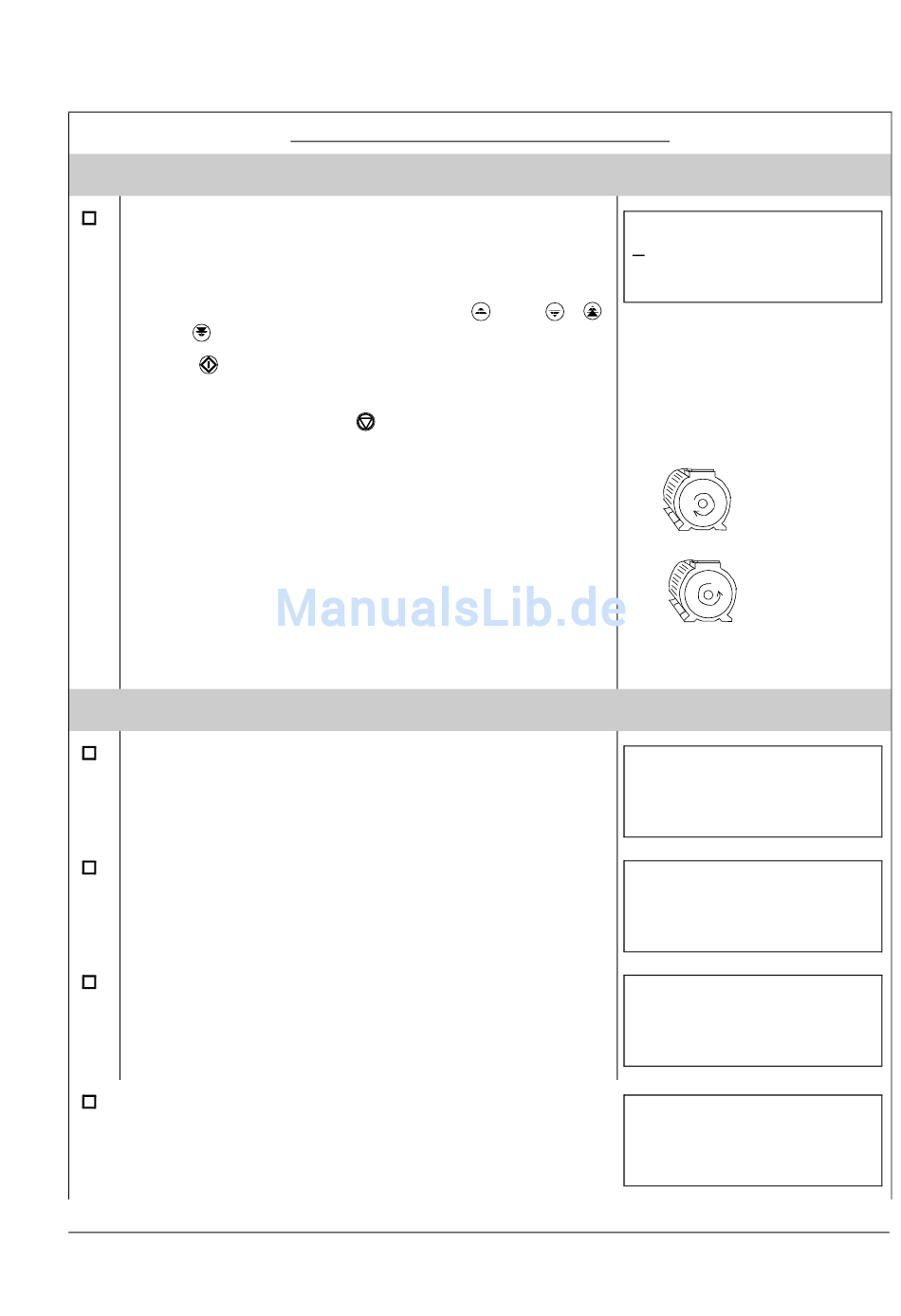

Drehrichtung Des Motors; Drehzahlgrenzen Und Beschleunigungs-/Verzögerungszeiten - ABB ACS 600 Inbetriebnahmehandbuch

Die Drehrichtung des Motors ist zu prüfen.
• Taste ACT drücken, um die Statuszeile sichtbar zu
machen.
• Die Solldrehzahl von 0 auf einen niedrigen Wert erhöhen
durch drücken der Taste REF und dann
oder ).
• Taste (Start) drücken, um den Motor zu starten.
• Prüfen, ob der Motor in die gewünschte Richtung dreht.
• Durch drücken der Taste
Bei der Änderung der Motordrehrichtung ist wie folgt vorzugehen:
• ACS 600 von der Netzspannung trennen und 5 Min. warten, bis die
Zwischenkreiskondensatoren sich entladen haben. Messen Sie die
Spannung zwischen den einzelnen Eingangsklemmen (U1, V1 und
W1) und der Erde mit einem Multimeter, um sicherzustellen, daß der
Frequenzumrichter spannungsfrei ist.
• Anschlüsse von zwei Phasenleitern des Motorkabels am
Motorklemmenblock oder am Motoranschlußkasten miteinander
vertauschen.
• Ausgeführte Arbeiten durch Anlegen von Netzspannung überprüfen,
und die zuvor beschriebene Prüfung wiederholen.
6 – DREHZAHLGRENZEN UND BESCHLEUNIGUNGS-/VERZÖGERUNGSZEITEN
Minimaldrehzahl einstellen. Das allgemeine Verfahren zur
Parameter-Einstellung ist auf Seite 2 dargestellt.
Maximaldrehzahl einstellen. Das allgemeine Verfahren zur
Parameter-Einstellung ist auf Seite 2 dargestellt.
Beschleunigungszeit 1 einstellen. Das allgemeine Ver-
fahren zur Parameter-Einstellung ist auf Seite 2 dargestellt.
Hinweis: Auch Beschleunigungszeit 2 prüfen, falls 2 Be-
schleunigungszeiten in der Anwendung verwendet werden.
Verzögerungszeit 1 einstellen. Das allgemeine Verfahren
zur Parameter-Einstellung ist auf Seite 2 dargestellt.
Hinweis: Auch Verzögerungszeit 2 einstellen, falls 2
Verzögerungszeiten verwendet werden.
Standard-Anwendungsprogramm
FLUSSDIAGRAMM ZUR INBETRIEBNAHME
5 – DREHRICHTUNG DES MOTORS
den Motor anhalten.
1
FREQ
STROM
LEISTUNG
oder (
1
20 GRENZEN
01 MINIMALDREHZAHL
[ ]
1
20 GRENZEN
02 MAXIMALDREHZAHL
[ ]
1
22 RAMPEN
02 BESCHLEUN.ZEIT 1
[ ]
1
22 RAMPEN
03 VERZOEGER. ZEIT 1
[ ]
Inbetriebnahmehandbuch
L->[xxx] rpm
xxx Hz
xx A
xx %
Vorwärts-
lauf
Rückwärts-
lauf
L-> 0.0 rpm
L-> 0.0 rpm
L-> 0.0 rpm
L-> 0.0 rpm
I
O
O
O
O
5
