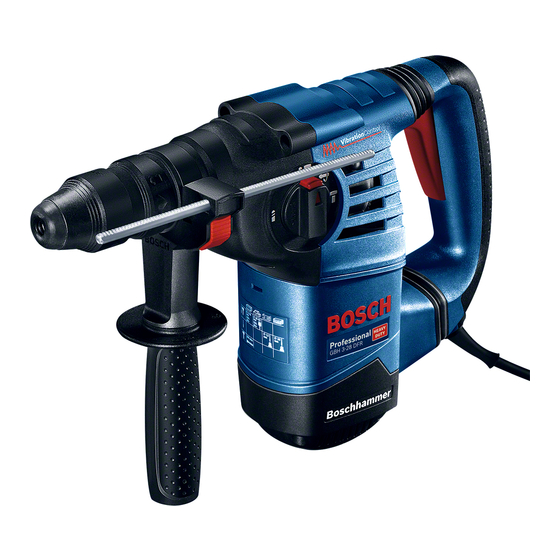

Bosch 061124A000 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Bohrhammer
  5. 061124A000
  6. Originalbetriebsanleitung
Bosch 061124A000 Originalbetriebsanleitung

Bosch 061124A000 Originalbetriebsanleitung
