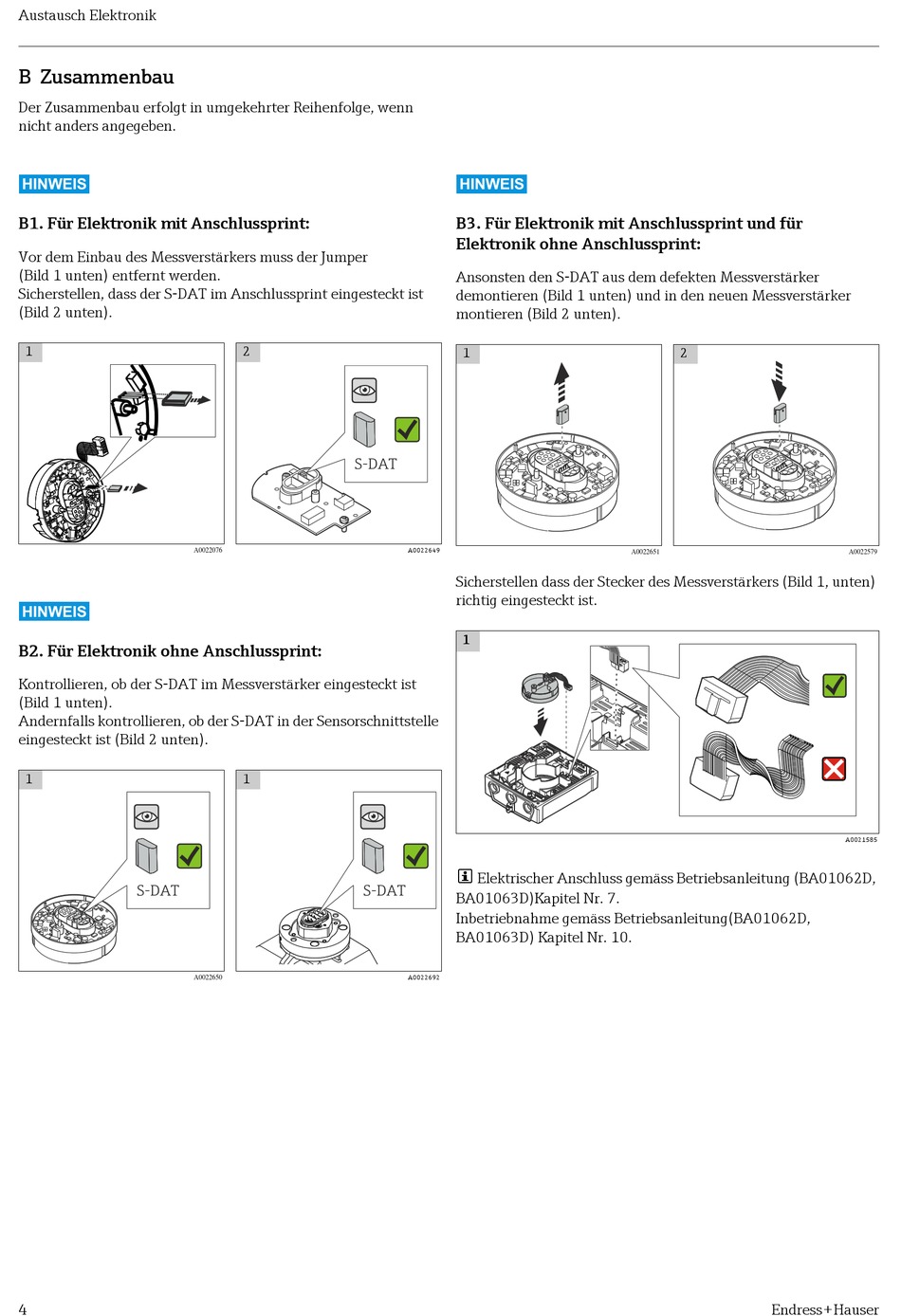

Austausch Elektronik
B Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge, wenn
nicht anders angegeben.
HINWEIS
B1. Für Elektronik mit Anschlussprint:
Vor dem Einbau des Messverstärkers muss der Jumper
(Bild 1 unten) entfernt werden.
Sicherstellen, dass der S-DAT im Anschlussprint eingesteckt ist
(Bild 2 unten).
1
HINWEIS
B2. Für Elektronik ohne Anschlussprint:
Kontrollieren, ob der S-DAT im Messverstärker eingesteckt ist
(Bild 1 unten).
Andernfalls kontrollieren, ob der S-DAT in der Sensorschnittstelle
eingesteckt ist (Bild 2 unten).
1
S-DAT
4
2
S-DAT
A0022076
1
S-DAT
A0022650
HINWEIS
B3. Für Elektronik mit Anschlussprint und für
Elektronik ohne Anschlussprint:
Ansonsten den S-DAT aus dem defekten Messverstärker
demontieren (Bild 1 unten) und in den neuen Messverstärker
montieren (Bild 2 unten).
1
A0022649
Sicherstellen dass der Stecker des Messverstärkers (Bild 1, unten)
richtig eingesteckt ist.
1
Elektrischer Anschluss gemäss Betriebsanleitung (BA01062D,
BA01063D)Kapitel Nr. 7.
Inbetriebnahme gemäss Betriebsanleitung(BA01062D,
BA01063D) Kapitel Nr. 10.
A0022692
2
A0022651
