Siemens 7LQ3 352 Kurzanleitung

7LQ3 352
Netzteil
- Isolationswächter
Bestimmungsgemäße Verwendung
Das Netzteil 7LQ3 352 dient zur Spannungsversorgung von Gerä-
ten mit einer Versorgungsspannung von AC 20 V und einer Ge-
samtleistungsaufnahme von maximal 9 VA.
So können beispielsweise maximal 3 Melde- und Prüfkombinati-
onen 7LQ3 351 versorgt werden.
Sicherheitshinweise allgemein
Montage, Anschluss und Inbetriebnahme nur durch Elektrofach-
kraft!
Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften und
●
die allgemeinen sicherheitstechnischen Hinweise für SIE-
●
MENS-Produkte.
Funktionsbeschreibung
Die Versorgungsspannung AC 230 V wird an die Klemmen A1/A2
angeschlossen. Die Ausgangespannung von AC 20 V steht an den
Klemmen U2/V2 zur Verfügung. Eingangs- und Ausgangsklem-
men sind doppelt vorhanden, so dass darüber bei Bedarf mehre-
re 7LQ3 352 parallel geschaltet werden können. Dabei dürfen A1/
A2 und U2/V2 untereinander nicht vertauscht werden.
Der Sekundärkreis des eingebauten Sicherheitstransformators ist
mit einem Kaltleiter abgesichert.

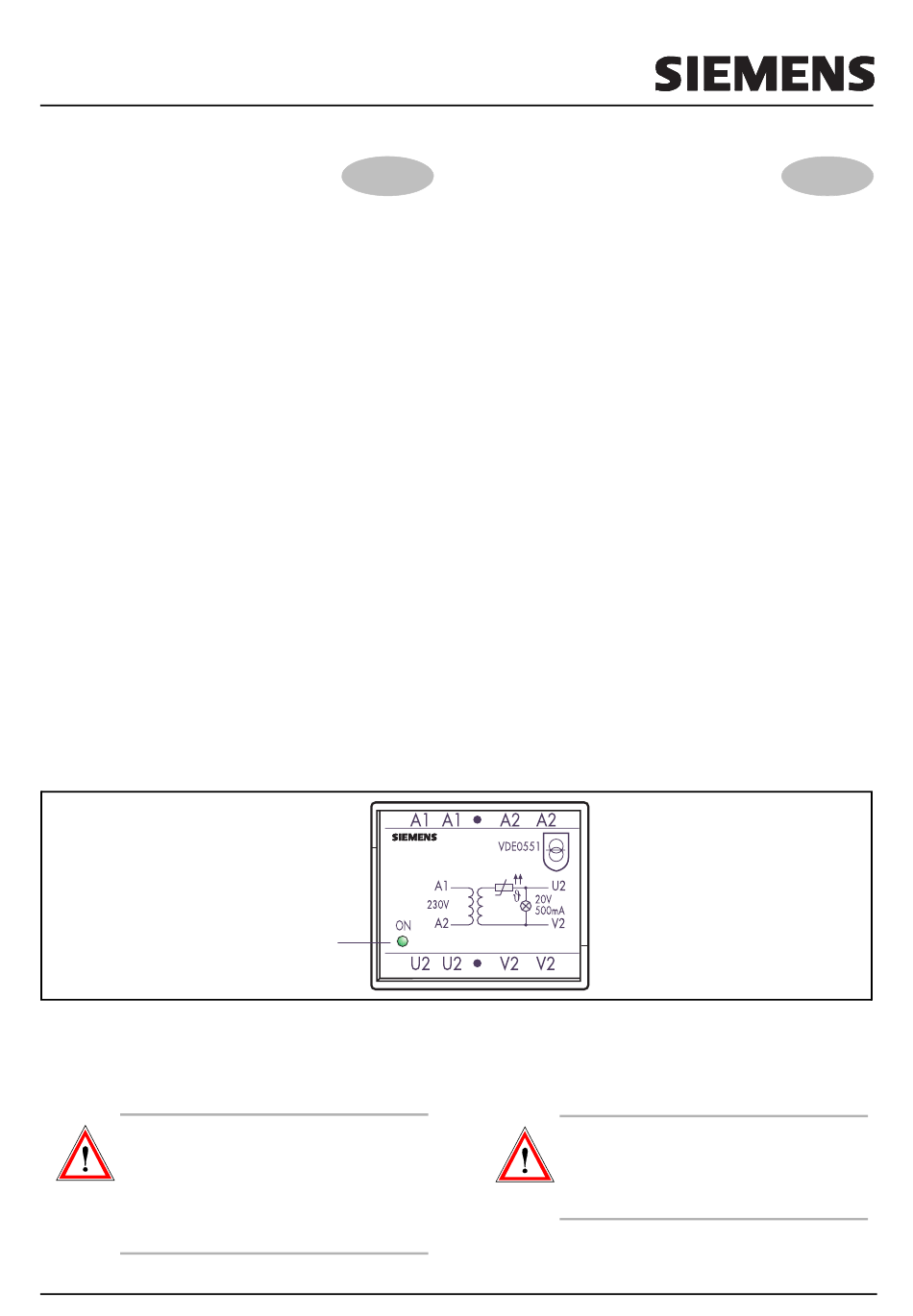

Bedienelemente
1 LED "ON" (grün) leuchtet, wenn Gerät im Betrieb ist.
Montage und Anschluss
Stellen Sie vor Einbau des Gerätes und vor Arbeiten
an den Anschlüssen des Gerätes sicher, dass die An-
lage spannungsfrei ist.
Wird dies nicht beachtet, so besteht für das Personal
die Gefahr eines elektrischen Schlages.
Außerdem drohen Sachschäden an der elektrischen
Anlage und die Zerstörung des Gerätes.
2514304107b (K203007it) / 03.2006
Trasformatore d'alimentazione
Deutsch
- Controllore d'isolamento
Campo d'impiego
Il trasformatore d'alimentazione 7LQ3 352 alimenta il dispositivo
con una tensione d'alimentazione pari a 20 V c.a. La massima po-
tenza è 9 VA.
Ad esempio si possono collegare al massimo 3 pannelli di coman-
do e segnalazione 7LQ3 351.
Indicazioni di sicurezza generali
L'installazione, il collegamento e la messa in servizio dell'equi-
paggiamento elettrico in oggetto devono essere effettuati esclu-
sivamente da personale addestrato.
Particolare attenzione deve essere posta alle:
●
●
Funzioni
La tensione d'alimentazione di 230 V c.a. è collegata ai terminali
A1/A2. La tensione d'uscita di 20 V c.a. è presente ai terminali U2/
V2. L'ingresso e l'uscita dei morsetti è doppia per consentire un
facile collegamento in parallelo di diversi 7LQ3 352. Non è con-
sentito invertire i morsetti A1/A2 e U2/V2.
Il circuito secondario del 7LQ3 352 è protetto con una PTC inter-
na.
Elementi operativi
7LQ3 352
1
1
Installazione e collegamento
Vigenti norme di sicurezza;
Istruzioni di sicurezza generali dei prodotti Siemens.
LED "ON" (verde) acceso quando il dispositivo è in funzio-
ne
Prima dell'installazione e del cablaggio del disposi-
tivo assicurarsi che l'impianto non sia sotto tensione.
La non osservanza di queste regole può causare
gravi ferite al personale o sostanziali danneggia-
menti all'impianto elettrico.
Italiano
