ABB EVLunic Kurzinstallationsanleitung

DE
ABB EVLunic – Ladestation
Kurzinstallationsanleitung
—
Busch-Jaeger Elektro GmbH
Ein Unternehmen der ABB Gruppe
Freisenbergstraße 2
58513 Lüdenscheid, Deutschland
busch-jaeger.de
info.bje@de.abb.com
Zentraler Vertriebsservice:
Tel.: +49 (0) 2351 956-1600
Fax: +49 (0) 2351 956-1700
abb.de/elektromobilitaet
Original: de, V 1.00, Nr.:
9AKK107046A8024 © ABB
Änderungen im Sinne der technischen Weiter-
entwicklung vorbehalten. Angaben erfolgen
ohne Gewähr. Wir wahren unsere Rechte.
Aktuelle Handbücher sind auf der ABB-In-
ternetseite abb.de/elektromobilitaet verfüg-
bar.
1 Sicherheitshinweise
Die Sicherheitshinweise für die Installation und
Inbetriebnahme der Ladestation in den mitgelie-
ferten Handbüchern sind vor der Installation
bzw. Inbetriebnahme zu lesen und müssen un-
bedingt eingehalten werden.
Nichtbeachtung der Sicherheitshinweise
kann zu Lebensgefahr, Verletzungen und
Schäden am Gerät führen!
Der Gerätehersteller lehnt jede Haftung für dar-
aus resultierende Ansprüche ab!
!
WARNUNG!
Gefahr durch elektrischen Schlag und Brand-
gefahr!
Montage, erste Inbetriebnahme, Wartung
•
oder Nachrüstung der Ladestation müssen
von einschlägig ausgebildeten, qualifizier-
ten und befugten Elektrofachkräften
durchgeführt werden, die dabei für die
Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwort-
lich sind.
• Im rechten Anschlussbereich (X1−X4:
Ethernet- Anschlüsse sowie Klemmen für
Freigabeeingang und Schaltkontakt Aus-
gang) dürfen nur Spannungen und Strom-
kreise angeschlossen werden, welche
eine sichere Trennung zu gefährlichen
Spannungen haben (z.B. ausreichende
Isolierung).
2 Spannungsversorgung
Information
Die Ladestation ist im Auslieferzustand auf 10 A
eingestellt. Um den Maximalstrom an den installier-
ten Leitungsschutzschalter anzupassen, ist eine
Konfiguration über die DIP-Switches notwendig.
Details dazu siehe DIP-Switch Einstellungen.
Die Spannungsversorgung (Versorgungsleitung)
muss in die bestehende Hausinstallation fest ver-
drahtet installiert werden und den national gelten-
den gesetzlichen Bestimmungen entsprechen.
Auswahl des RCD / Fehlerstromschutzschal-
ters
• Jede Ladestation muss über einen separaten
RCD (Residual Current Device / Fehlerstrom-
schutzschalter) angeschlossen werden. An die-
sem Stromkreis dürfen keine anderen Verbrau-
cher hängen.
• Es muss ein RCD mit mindestens Typ A verwen-
det werden, da alle EVLunic Ladestation-Varian-
ten über eine interne DC Fehlerstromüberwa-
chung ≥ 6 mA verfügen.
• Bitte beachten Sie bei der Installation weitere
wichtige Punkte wie "Kaskadierung" von RCD
und Auswahl eines passenden Leitungsschutz-
schalters.
Dimensionierung des Leitungsschutzschalters
Nennstrom entsprechend den Typenschildangaben
in Abstimmung mit der gewünschten Ladeleistung
(DIP-Switch Einstellungen zur Ladestromvorgabe)
und der Versorgungsleitung ermitteln.
I ≤ I ≤ I
(DIP-Switch) (Schutzschalter) (Versorgungsleitung)
I
( Nennstrom)

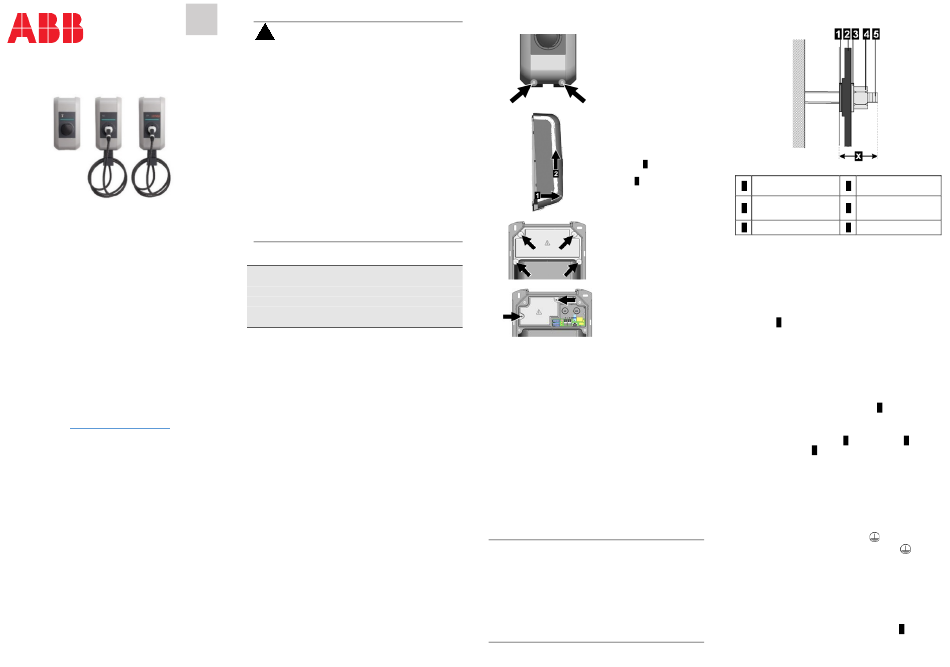

3 Abdeckung demontieren
1) Die zwei Deckel-
2) Gehäuseabdeckung
3) Die vier Schrauben
4)
4 Kabeleinführung vorbereiten
Die Ladestation auf einer stabilen Unterlage able-
gen.
1) Vorsichtig mit Hammer und Schlitzschrauben-
dreher die erforderlichen Kabeleinführöffnungen
herausschlagen
• Aufputz Kabelführung: Kabeleinführöffnun-
gen an der Oberseite
"Unterputz Kabelführung: Kabeleinführöff-
•
nungen an der Rückseite.
2) Die Kabelverschraubungen (Aufputz Kabelfüh-
rung) oder Doppelmembranstutzen (Unterputz
Kabelführung) in die entsprechenden Kabelein-
führöffnungen einsetzen.
5 Ladestation montieren
ACHTUNG!
Sachschaden durch Nässe!
Es ist nur eine vertikale Montage der Ladesta-
tion zulässig. Die Ladestation muss mit den
mitgelieferten Unterlegscheiben in einem
Winkel von 90° zur Wand montiert werden –
≤
es ist keine Neigung zulässig, da sonst der
Wasserablauf nicht möglich ist und dies zur
Beschädigung des Geräts führt.
schrauben an der Un-
terseite der Gehäuse-
abdeckung lösen
unten max. 1 cm an-
heben 1 und danach
nach oben wegschie-
Unterlegscheibe
ben 2.
1
zum Ausgleich
Unterlegscheibe
3
für Mutter
5 Stockschraube
der Anschlussfeldab-
deckung lösen und
die Anschlussfeldab- 1) Mithilfe der mitgelieferten Bohrschablone die
deckung nach oben
vier Bohrlöcher an der Wand anzeichnen.
wegnehmen.
2) Bohrlöcher bohren und gegebenenfalls Dübel in
die Löcher stecken.
Die beiden Schrauben
der Klemmenabde- 3) Die Stockschrauben so weit in das Loch / den
ckung lösen und die
Dübel hineindrehen, bis das Gewinde noch ca.
Klemmenabdeckung
20 mm x herausragt.
nach oben wegneh-
men. 4) Kabel durch die dafür vorbereiteten Öffnungen
an der Ladestation ziehen. Dabei auf Dichtheit
achten!
5) 4 der mitgelieferten Unterlegscheiben können
dazu verwendet werden, um eventuelle Uneben-
heiten auszugleichen und einen korrekten Was-
serablauf hinter dem Gerät zu gewährleisten:
Bei Bedarf die Unterlegscheiben
schrauben setzen.
6) Ladestation an der Wand positionieren und mit
den 4 Unterlegscheiben
Stockschrauben 5ffestschrauben.
6 Spannungsversorgung an-
schließen
Die Ladestation kann über folgende Arten ange-
schlossen werden:
• 1-phasig: über L1, N und
• 3-phasig: über L1, L2, L3, N und
Die Versorgungsklemmen sind als Federzugklem-
men ausgeführt. Die im Klemmbereich beigelegten
Anweisungen zur Handhabung müssen beachtet
werden.
Die Zuleitung muss ausreichend in die Kabelver-
schraubung oder den Doppelmembranstutzen ein-
geführt werden, sodass der Kabelmantel
schlussbereich sichtbar ist.
Rückwand der
2
Ladestation
4 Mutter
x 20 mm
1 auf die Stock-
3 und Muttern 4 an den
PE
PE
1 im An-
