OBJ_BUCH-907-001.book Page 50 Tuesday, June 30, 2009 2:32 PM
50 | Português
d d

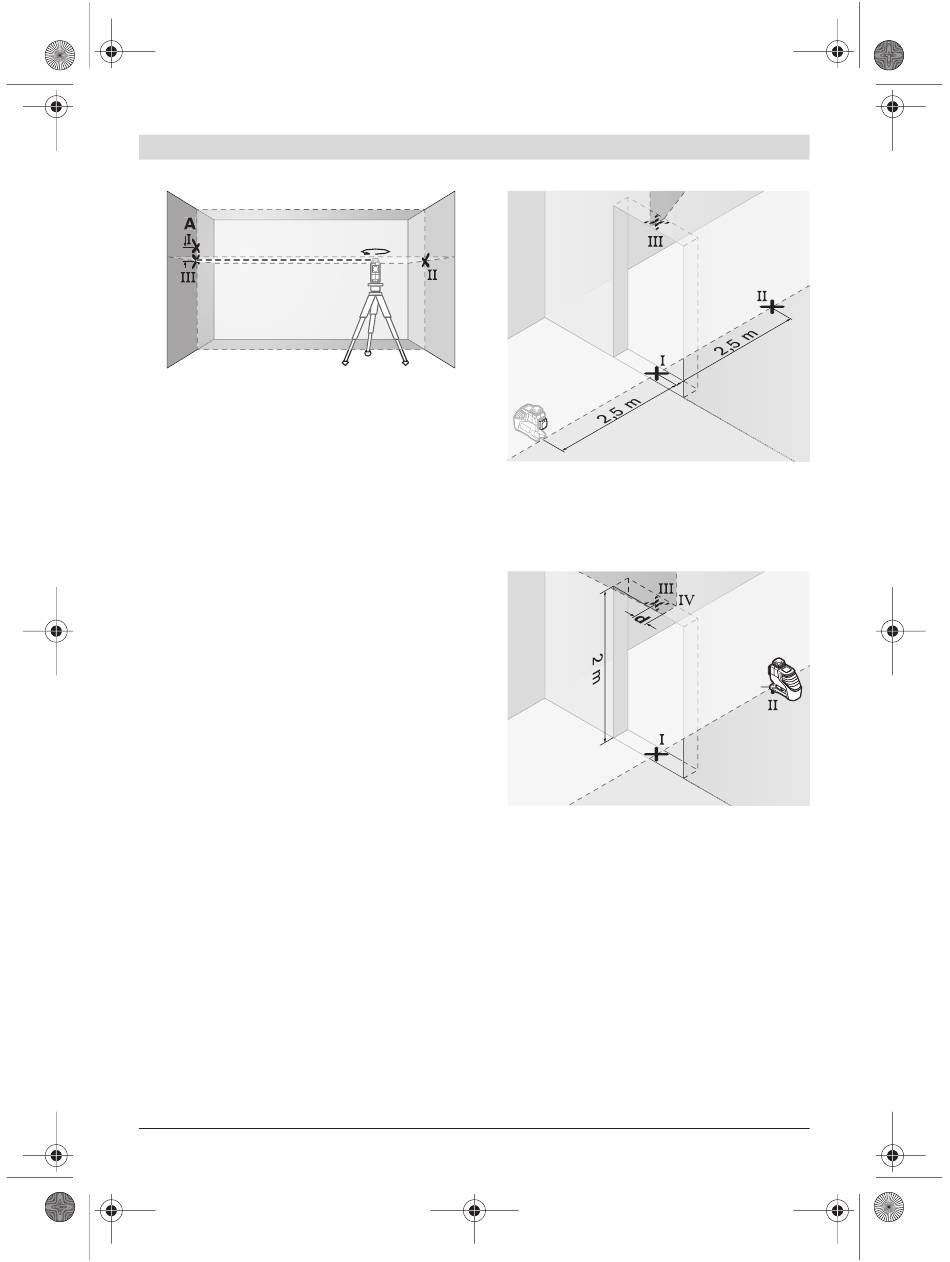

– Girar o instrumento de medição 180°, sem
modificar a altura. Alinhá-lo à parede A, de
modo que a linha de laser vertical passe pelo
ponto I marcado anteriormente. Aguardar o
fim do nivelamento do instrumento de medi-
ção e marcar o ponto de cruzamento das
linhas de laser na parede A (ponto III).
– A diferença d entre os dois pontos marcados
I e III sobre a parede A, é a divergência real
da altura do instrumento de medição ao lon-
go do eixo transversal.
Numa distância de 2 x 5 m = 10 m a máxima
divergência admissível deverá ser de:
10 m x ±0,2 mm/m = ±2 mm.
A diferença d entre os pontos I e III só deve ser
de no máximo 2 mm.
Controlar a exactidão do nivelamento da linha
vertical
Para o nivelamento é necessário um vão de por-
ta, com no mínimo 2,5 m de espaço de cada la-
do do vão (sobre chão firme).
– Colocar o instrumento de medição a 2,5 m
de distância do vão de porta, sobre uma su-
perfície firme e plana (não sobre um tripé).
Permitir que o instrumento de medição se ni-
vele no funcionamento vertical com nivela-
mento automático e apontar a linha de laser
para o vão da porta.
1 609 929 S04 | (30.6.09)
B
180˚
– Marcar o centro da linha de laser vertical no
chão do vão de porta (ponto I), numa distân-
cia de 5 m, do outro lado do vão de porta
(ponto II), como também no canto superior
do vão de porta (ponto III).
– Girar o instrumento de medição por 180° e
colocá-lo no outro lado do vão da porta, di-
rectamente atrás do ponto II. Permitir que o
instrumento de medição possa se nivelar e
alinhe a linha de laser vertical de modo que o
seu centro percorra exactamente pelos pon-
tos I e II.
– Marcar o centro da linha de laser no canto
superior do vão da porta como ponto IV.
– A diferença d entre os dois pontos marcados
III e IV é a divergência real do instrumento de
medição em relação à vertical.
– Medir a altura do vão de porta.
Bosch Power Tools
