Endress+Hauser PROline promag 53 Beschreibung Gerätefunktionen Seite 33

Gerätefunktionen PROline Promag 53
Endress+Hauser

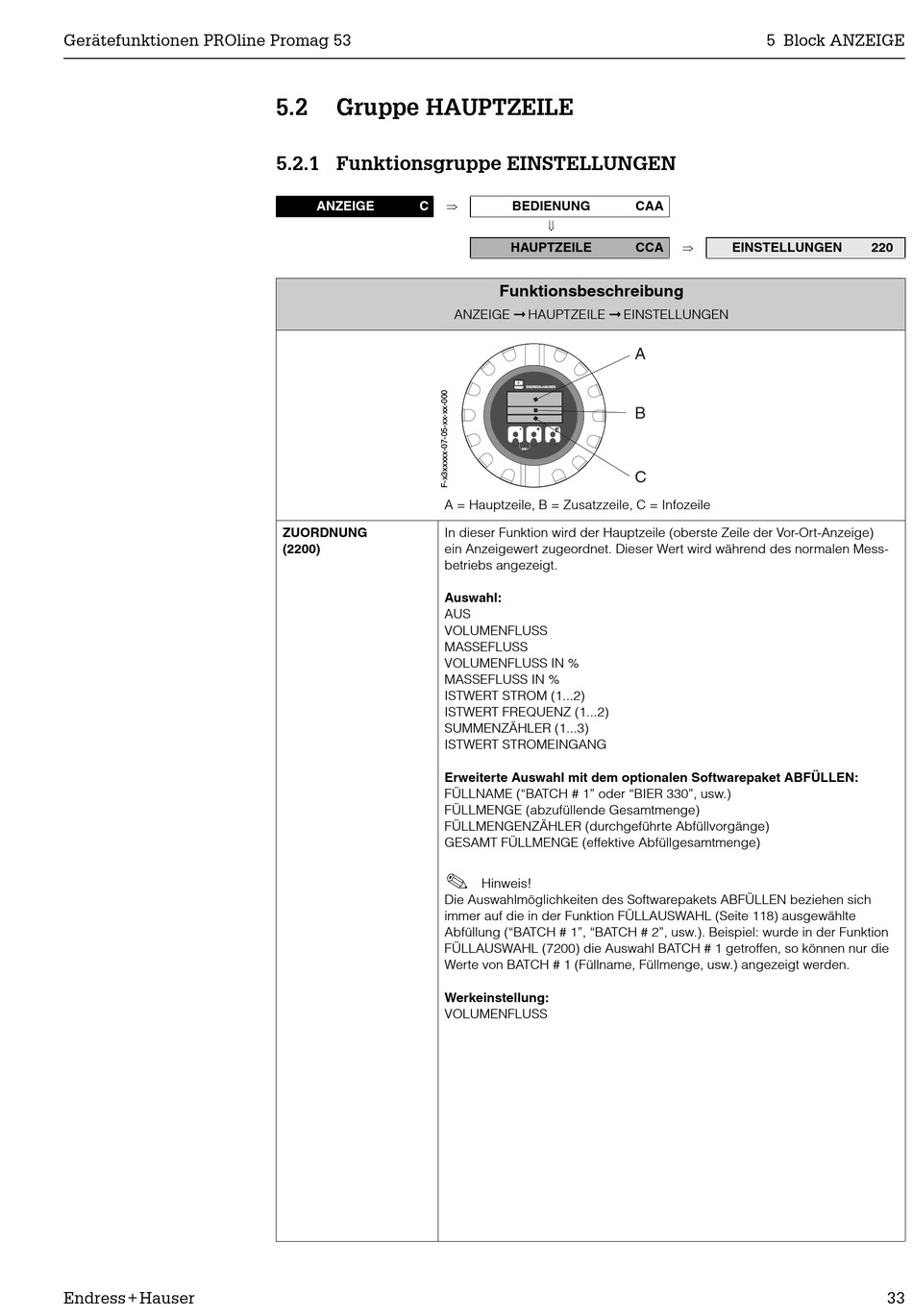

5.2 Gruppe HAUPTZEILE
5.2.1 Funktionsgruppe EINSTELLUNGEN
⇒
ANZEIGE C
A = Hauptzeile, B = Zusatzzeile, C = Infozeile
ZUORDNUNG In dieser Funktion wird der Hauptzeile (oberste Zeile der Vor-Ort-Anzeige)
(2200) ein Anzeigewert zugeordnet. Dieser Wert wird während des normalen Mess-
betriebs angezeigt.
Auswahl:
AUS
VOLUMENFLUSS
MASSEFLUSS
VOLUMENFLUSS IN %
MASSEFLUSS IN %
ISTWERT STROM (1...2)
ISTWERT FREQUENZ (1...2)
SUMMENZÄHLER (1...3)
ISTWERT STROMEINGANG
Erweiterte Auswahl mit dem optionalen Softwarepaket ABFÜLLEN:
FÜLLNAME ("BATCH # 1" oder "BIER 330", usw.)
FÜLLMENGE (abzufüllende Gesamtmenge)
FÜLLMENGENZÄHLER (durchgeführte Abfüllvorgänge)
GESAMT FÜLLMENGE (effektive Abfüllgesamtmenge)
!
Die Auswahlmöglichkeiten des Softwarepakets ABFÜLLEN beziehen sich
immer auf die in der Funktion FÜLLAUSWAHL (Seite 118) ausgewählte
Abfüllung ("BATCH # 1", "BATCH # 2", usw.). Beispiel: wurde in der Funktion
FÜLLAUSWAHL (7200) die Auswahl BATCH # 1 getroffen, so können nur die
Werte von BATCH # 1 (Füllname, Füllmenge, usw.) angezeigt werden.
Werkeinstellung:
VOLUMENFLUSS
BEDIENUNG
⇓
HAUPTZEILE
Funktionsbeschreibung
ANZEIGE ➞ HAUPTZEILE ➞ EINSTELLUNGEN
ENDRESS+HAUSER
- +
E
ESC
Hinweis!
5 Block ANZEIGE
CAA
⇒
CCA EINSTELLUNGEN
A
B
C
220
33
