Siemens SIMATIC IPC477E PRO Bedienungsanleitung

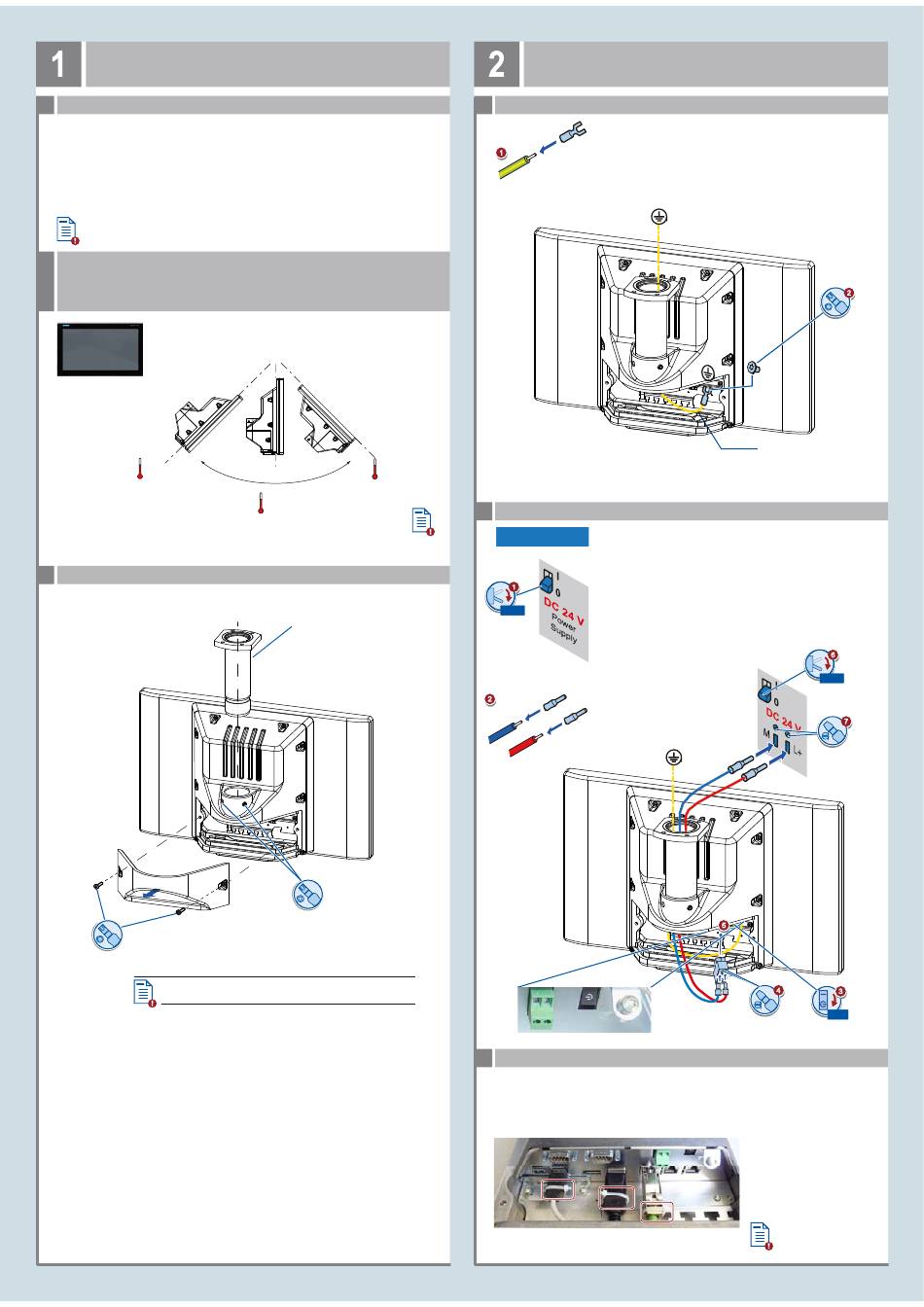

Gerät montieren
Mounting the device
1.1 Qualifiziertes Personal – Qualified Personnel
WICHTIG: Beachten Sie alle dem Gerät beiliegenden Dokumente und die Betriebsanleitung, bevor
Sie das Gerät einbauen und anschließen. Die vollständige Dokumentation des Geräts finden Sie auf
dem beiliegenden USB-Stick und im Internet
(http://www.siemens.de/simatic-ipc-doku-portal).
IMPORTANT: observe all documents enclosed with the device and the operating instructions manual
before mounting and connecting the device. You find the complete documentation of the device on
the enclosed USB flash drive and on the internet
(http://www.siemens.com/simatic-ipc-doku-portal).
Das Handbuchsymbol weist auf detaillierte Informationen in der Betriebsanleitung hin.
The manual symbol refers to detailed information in the operating instructions.
Zulässige Einbaulagen Variante
1.2
vorbereitet für Tragarm und Erweiterungselemente –
Valid Mounting positions for the variant
suitable for support arm and extension components
45 °C *
0 °C
* Gültig für IPC477E PRO mit CFast-Karte. Temperaturangaben zu weiteren Gerätevarianten
Valid for IPC477E PRO with CFast card. Temperature specifications on additional device variants
1.3 Gerät installieren – Installing the device
T20
Beachten Sie die Drehmomentangaben in der Betriebsanleitung
Observe the torque specifications in the operating instructions
45 °C *
0°–45° 0°–45°
0 °C
45 °C *
0 °C
6AV7674-1KF00-0AA0
SW4
Gerät anschließen
Connecting the device
2.1 Schutzleiter anschließen – Connecting the protective earth
M4
1
2.2 Stromversorgung anschließen – Connecting the power supply
Das Gerät darf nur an eine Stromversorgung DC 24 V (-20 % / +20 %)
24 VDC
angeschlossen werden, die den Anforderungen einer sicheren
Kleinspannung (SELV) gemäß der IEC/EN/DIN EN/UL 60950‑1 entspricht.
Die versorgende Quelle muss mit einer Leistung < 240 VA abgesichert sein;
empfohlener Sicherungswert ≤ 8 A.
1
The device must only be connected to a 24 VDC power supply
(-20 % / +20 %) that meets the requirements of safe extra-low voltage
(SELV) according to IEC/EN/DIN EN/UL 60950-1.
0/OFF
The supplying source must be fused for a power rating < 240 VA;
recommended fuse rating ≤ 8 A.
2
2.3 Leitungen sichern – Securing the cables
Sichern Sie die angeschlossenen Leitungen zur Zugentlastung mit Kabelbindern an den
Befestigungselementen. Achten Sie darauf, dass die Leitungen durch die Kabelbinder nicht gequetscht
werden. Beispiel:
Use cable ties to secure the connected cables to the fixing elements for strain relief.
Make sure that the cables are not crushed by the cable tie. Example:
2
T20
²
2.5 mm
6
0/OFF
7
5
4
3
0/OFF
Weitere Beispiele
Additional examples
