Seite 1
Installationsplan PG 8504 Lesen Sie unbedingt die Gebrauchsanweisung de - DE, AT, CH, LU sowie die Servicedokumentation vor Aufstellung - Installation - Inbetriebnahme. Dadurch schüt- zen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 11 768 971...
Seite 2
Der Reinigungsautomat ist in Übereinstimmung mit den jeweilig gülti- gen Normen und Vorschriften, gesetzlichen Bestimmungen und Vor- schriften zur Unfallverhütung zu installieren. Die Inbetriebnahme und Einweisung darf nur vom Miele-Werkskun- dendienst oder einer von Miele autorisierten Fachfirma durchgeführt werden. Anforderungen an...
Seite 3
Installationshinweise Wasseranschluss Es ist zulässig Kaltwasser, Warmwasser, VE-Wasser und Abwasser ohne Sicherungsarmatur direkt anzuschließen. Steht kein Warmwas- ser zur Verfügung, müssen beide Zulaufschläuche (KW/WW) mit ei- nem Y-Stück an das Kaltwasser angeschlossen werden. Die Absperr- ventile der Wasserleitungen müssen gut zugänglich sein. Vorschrift für Aufgrund nationaler Bestimmungen zum Schutz des Trinkwassers Deutschland und...
Seite 6

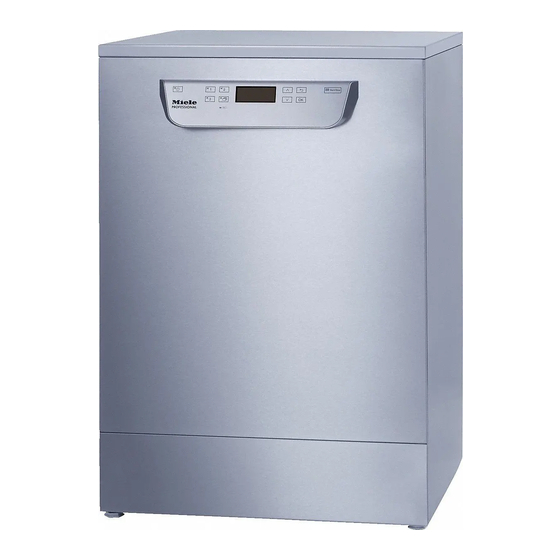

Abbildungen Maschinenvarianten PG 8504 Unterbau PG 8504 freistehend...
Seite 7
Technische Daten Elektroanschluss Spannung (Lieferzustand) 3N AC 400/50 Leistungsaufnahme kW Absicherung 3 x 16 A Anschlusskabel, Querschnitt min. 5 x 2,5 mm² Länge Anschlusskabel (H05(07)RN-F) m Spannung (umbaubar) AC 230/50 Leistungsaufnahme kW Absicherung 1 x 16 A Anschlusskabel, Querschnitt min. 3 x 1,5 mm²...
Seite 8
Technische Daten VE-Wasser Temperatur max. °C empfohlener Fließdruck (AD druckfest) kPa Mindestfließdruck bei Einlaufzeitverlängerung kPa maximaler Druck (AD druckfest) 1.000 kPa Volumenstrom l/min Anschlussgewinde bauseits nach DIN 44991 (flachdichtend) Zoll Länge Anschlussschlauch VE-Wasser m Die Variante mit einer Förderpumpe für VE-Wasser (ADP) ist nur für den drucklosen Betrieb/Anschluss geeignet. Mindestfließdruck bei EInlaufverlängerung kPa maximaler Druck (AD drucklos)
Seite 9
Technische Daten Wärmeabgabe an den Aufstellraum durch Abstrahlung im Betrieb 0,35 kWh durch Spülgut bei der Entnahme 0,40 kWh Aufstellbedingungen Zulässige Umgebungstemperatur 5 - 40 °C relative Luftfeuchte max. bis °C % rel. Luftfeuchte linear abnehmend bis °C % Aufstellhöhe max. über Meeresspiegel 2.000...
