Dell D18M005 Installations-Handbuch
Vorschau ausblenden
Andere Handbücher für D18M005:
- Servicehandbuch (82 Seiten) ,
- Einrichtung und technische daten (35 Seiten) ,
- Einrichtungshandbuch (33 Seiten)
Verwandte Anleitungen für Dell D18M005
Inhaltszusammenfassung für Dell D18M005

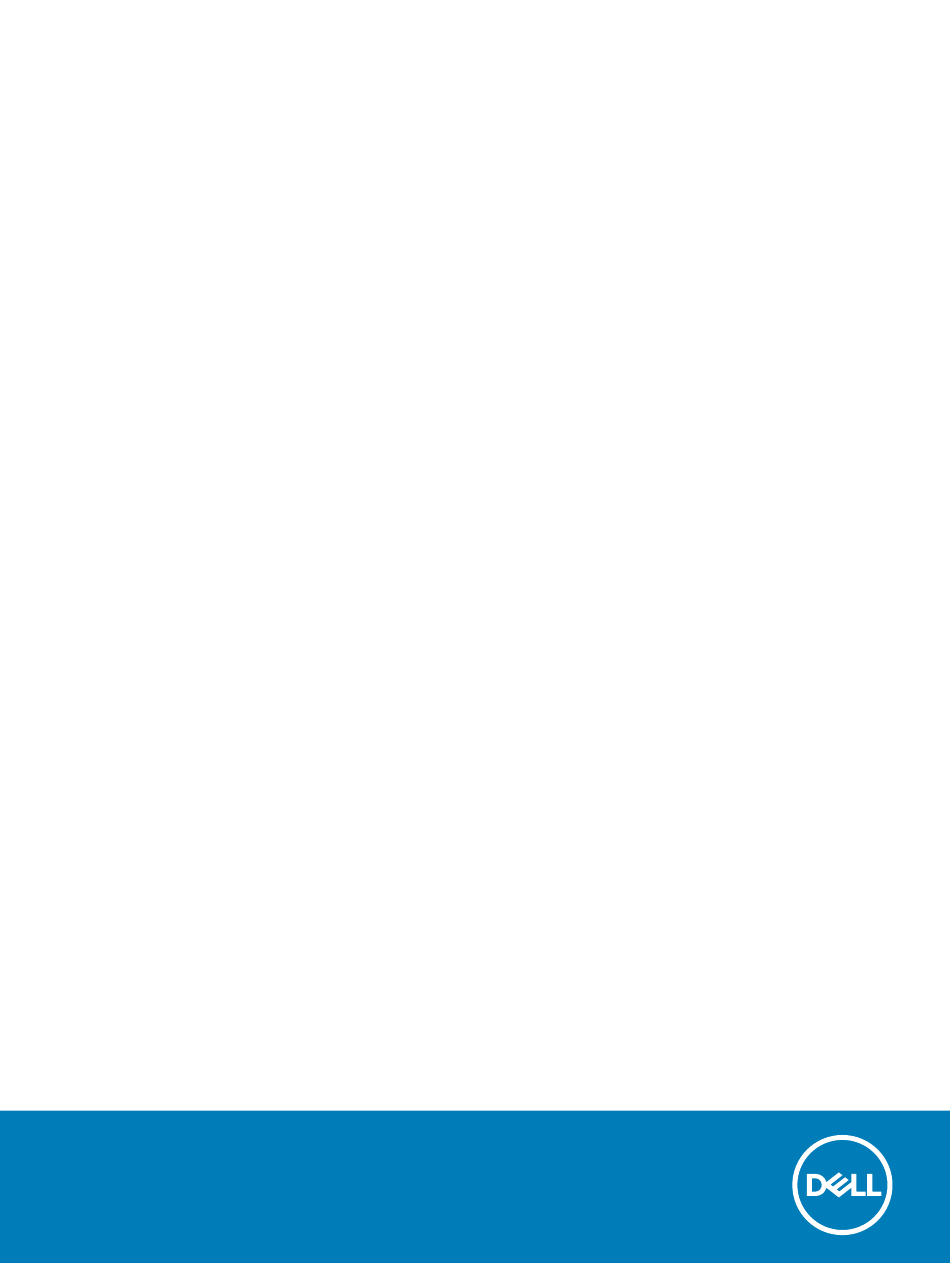

- Seite 1 Dell OptiPlex 5060 Tower Setup and specifications guide Regulatory Model: D18M Regulatory Type: D18M005...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Contents 1 Einrichten des Computers..........................5 2 Gehäuse................................ 9 Vorderansicht..................................9 Rückansicht..................................10 3 System:Technische Daten..........................11 Prozessor....................................11 Speicher..................................... 12 Bei Lagerung..................................12 Chipsatz..................................... 13 Speicherkombinationen..............................13 Audio....................................14 Video....................................14 Kommunikation................................. 15 Anschlüsse und Stecker..............................15 Systemplatinenanschlüsse...............................16 Netzteil....................................16 Physische Systemabmessungen.............................16 Security (Sicherheit)................................ 17 Umgebungsbedingungen..............................17 4 System-Setup..............................
- Seite 4 Herunterladen von -Treibern............................30 Netzwerkadaptertreiber..............................31 Audiotreiber..................................31 Bildschirmadapter................................31 Sicherheitstreiber................................31 Speicher-Controller................................32 Systemgerätetreiber................................ 32 Andere Gerätetreiber............................... 33 6 Wie Sie Hilfe bekommen..........................35 Kontaktaufnahme mit Dell...............................35 Contents...
- Seite 5 Einrichten des Computers Schließen Sie die Tastatur und die Maus an. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Schließen Sie den Bildschirm an. Einrichten des Computers...
- Seite 6 ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie den Bildschirm an die separate Grafikkarte an. Schließen Sie das Stromkabel an. Drücken des Betriebsschalters. Einrichten des Computers...
- Seite 7 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Windows-Setup abzuschließen: Mit einem Netzwerk verbinden. b Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. Suchen Sie Dell Apps. Einrichten des Computers...
- Seite 8 Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
- Seite 9 Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht Vorderansicht Betriebsschalter und Betriebsanzeige Optisches Laufwerk (optional) Festplatten-Aktivitätsanzeige Medienkarten-Lesegerät (optional) Headset/universelle Audio-Buchse USB 2.0-Anschluss mit PowerShare USB 2.0-Anschluss USB 3.1 Gen 2 Typ-C-Anschluss mit PowerShare USB 3.1 Gen 1-Anschluss Gehäuse...
- Seite 10 Rückansicht Line-Out-Anschluss Serielle Schnittstelle (optional) DisplayPort/HDMI 2.0b/VGA/USB Typ C, alternativer Modus DisplayPorts (2) (optional) USB 3.1 Gen 1-Anschlüsse (4) Service-Tag-Nummer USB-2.0-Anschlüsse (2) (unterstützen Smart Power On) Netzwerkanschluss Erweiterungskartensteckplätze (4) Netzanschluss-Port Anschlüsse für externe Antennen (2) (optional) Diagnoseanzeige der Stromversorgung Entriegelungsriegel Kensington-Sicherheitskabeleinschub Ring für das Vorhängeschloss Gehäuse...
- Seite 11 Umgebungsbedingungen Prozessor Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhänge Kosten.
- Seite 12 UMA-Grafik Intel Core i3-8300 (4 Kerne/8 MB/4 Threads/3,7 GHz/65 W); Intel UHD-Grafikkarte 630 unterstützt Windows 10/Linux Intel Core i5-8400 (6 Kerne/9 MB/6 Threads/bis zu 4,0 GHz/ Intel UHD-Grafikkarte 630 65 W); unterstützt Windows 10/Linux Intel Core i5-8500 (6 Kerne/9 MB/6 Threads/bis zu 4,1 GHz/ Intel UHD-Grafikkarte 630 65 W);...
- Seite 13 Bauweise Schnittstelle Kapazität • Selbstverschlüsselndes • Bis zu 512 GB SATA-Solid-State-Laufwerk (Opal 2.0), Klasse 20 • Selbstverschlüsselndes PCIe-NVMe-Solid-State- Laufwerk (Opal 2.0), Klasse • Selbstverschlüsselndes Solid-State-Laufwerk (Opal 2.0), Klasse 20 Ein 3,5-Zoll-Laufwerk SATA 3.0, bis zu 6 Gbit/s Bis zu 2 TB, bis zu 7.200 RPM Ein 2,5-Zoll-Festplattenlaufwerk •...
- Seite 14 • Dell 2.0-Lautsprechersystem – AE215 (optional) • Dell 2.1-Lautsprechersystem – AE415 (optional) • Dell AX210-USB-Stereolautsprecher (optional) • Dell Wireless 360-Lautsprechersystem – AE715 (optional) • AC511 Soundleiste (optional) • Dell Professional-Soundleiste – AE515 (optional) • Dell Stereo-Soundleiste – AX510 (optional) •...
- Seite 15 Controller CPU- Grafikspeichert Kapazität Unterstützung für Maximale Abhängigkeit externe Anzeigen Auflösung HDMI: 2.560 x 1.600; 4.096 x 2.160 bei 60 Hz Intel UHD- Intel Core Integriert Gemeinsam DisplayPort 1.2 VGA: 1.920 x 1.200 Grafikkarte 630 i3-8100 genutzter bei 60 Hz Systemspeicher HDMI 2.0 Intel Core...
- Seite 16 • HDMI 2.0, DP, VGA, USB-Typ C (mit DP Alt-Modus) – optional Netzwerkadapter Ein RJ-45-Anschluss (10/100/1000) Systemplatinenanschlüsse Tabelle 11. Systemplatinenanschlüsse M.2-Anschlüsse 1 - 2230/2280 (Unterstützung von SATA- und PCIe-Schnittstelle) M.2-Anschlüsse 1 - 2230 (passgeformt zur Unterstützung von integriertem oder separatem WLAN, Unterstützung von Intel CNVi oder USB2.0/ PCIe) Serieller ATA-Anschluss (SATA) 4 (ein Gen2-Anschluss für optisches Laufwerk, die übrigen Ports...
- Seite 17 Optional Gehäuseschlosssteckplatz und Standard Loop-Unterstützung Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu den Dell Umweltbestimmungen finden Sie im Abschnitt zu den Umweltbedingungen. Prüfen Sie die Verfügbarkeit für Ihre Region. Tabelle 17. Umgebungsbedingungen Energieeffizientes Netzteil Optional 80 Plus Bronze-Zertifizierung 260 W EPA Bronze...
- Seite 18 System-Setup Das System-Setup ermöglicht das Verwalten der Desktop-Hardware und das Festlegen von Optionen auf BIOS-Ebene. Mit dem System Setup (System-Setup) können Sie folgende Vorgänge durchführen: • Ändern der NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware • Anzeigen der Hardwarekonfiguration des Systems •...
- Seite 19 Allgemeine Optionen Tabelle 18. Allgemein Option Beschreibung System Information Zeigt die folgenden Informationen an: • System Information (Systeminformationen): Angezeigt werden „BIOS Version“, „Service Tag“, „Asset Tag“, „Ownership Tag“, „Ownership Date“, „Manufacture Date“ und „Express Service Code“ (BIOS-Version, Service-Tag-Nummer, Systemkennnummer, Besitzkennnummer, Besitzdatum, Herstellungsdatum und der Express-Servicecode).
- Seite 20 Option Beschreibung • Enabled (Aktiviert) • Enabled w/PXe (Aktiviert mit PXE) – Standardeinstellung ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt. Serial Port Legt die Verwendung des integrierten Anschlusses fest. Wählen Sie eine der folgenden Optionen: •...
- Seite 21 Option Beschreibung Beide Optionen sind standardmäßig aktiviert. Dust Filter Maintenance Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Meldungen für die Wartung des optionalen (Staubfilterwartung) Staubfilters, der in Ihrem Computer installiert ist. Das BIOS generiert vor dem Start eine Erinnerung, den Staubfilter abhängig vom festgelegten Intervall zu reinigen oder zu ersetzen. Die Option Disabled (Deaktiviert) ist standardmäßig ausgewählt.
- Seite 22 Option Beschreibung • Disabled (Deaktiviert) – Aufforderung zur Eingabe des System- und internen Festplattenkennworts, immer wenn diese eingerichtet werden. Diese Option ist standardmäßig deaktiviert. • Reboot Bypass (Neustartumgehung) — Aufforderungen zur Kennworteingabe bei Neustart (Warmstart) umgehen. ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf.
- Seite 23 Optionen für „Secure Boot“ (Sicherer Start) Tabelle 22. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'. • Secure Boot Enable Diese Option ist standardmäßig nicht ausgewählt. Secure Boot Mode Ermöglicht Ihnen, das Verhaltens der sicheren Starts zu ändern, um eine Evaluierung oder Durchsetzung von UEFI-Treibersignaturen zu ermöglichen.
- Seite 24 Option Beschreibung • Software controlled (Softwaregesteuert) – Standardeinstellung Mit dieser Option wird die Größe der Speicherreserve von SGX- Enclave Memory Size Enklaven festgelegt (SGX Enclave Reserve Memory Size). Klicken Sie auf eine der folgenden Optionen: • 32 MB • 64 MB •...
- Seite 25 Energieverwaltung Tabelle 25. Power Management (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen: • Ausschalten • Einschalten • Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt.
- Seite 26 POST-Funktionsweise Tabelle 26. POST Behavior (POST-Funktionsweise) Option Beschreibung Numlock LED Ermöglicht das Aktivieren oder Deaktivieren der NumLock-Funktion beim Start des Computers. Diese Option ist standardmäßig aktiviert. Keyboard Errors Ermöglicht das Aktivieren oder Deaktivieren von Meldungen über Tastaturfehler, wenn der Computer hochfährt.
- Seite 27 Unterstützung der Virtualisierung Tabelle 28. Virtualization Support (Virtualisierungsunterstützung) Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualisierungstechnik nutzen kann. • Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) Diese Option ist standardmäßig aktiviert. Aktiviert oder deaktiviert die Nutzung der zusätzlichen Hardware-Funktionen, die von der Intel VT for Direct I/O Virtualisierungstechnik für direkte E/A bereitgestellt werden, durch den VMM (Virtual Machine...
- Seite 28 Option Beschreibung Ermöglicht die Aktualisierung auf vorherige Revisionen der System-Firmware. BIOS Downgrade • Allow BIOS Downgrade (BIOS-Downgrade zulassen) Diese Option ist standardmäßig aktiviert. Ermöglicht das sichere Löschen von Daten von allen internen Speichergeräten. Data Wipe • Wipe on Next Boot Diese Option ist standardmäßig nicht aktiviert.
- Seite 29 Option Beschreibung • Auto (Automatisch) (Standardeinstellung) – Zwischen dem Gerät und dem PCI-Express-Hub erfolgt ein Handshaking. um den besten ASPM-Modus zu ermitteln, der von dem Gerät unterstützt wird • Disabled (Deaktiviert) – Die ASPM-Energieverwaltung ist ständig ausgeschaltet • L1 Only (Nur L1) – Für die ASPM-Energieverwaltung wird die Verwendung von L1 festgelegt System-Setup...
- Seite 30 Neokylin v6.0 SP4 (nur China) Herunterladen von -Treibern Schalten Sie das/den Desktop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Desktop ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Desktop-Modell.
- Seite 31 Netzwerkadaptertreiber Überprüfen Sie, ob die Netzwerkadaptertreiber bereits auf dem System installiert sind. Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Bildschirmadapter Überprüfen Sie, ob die Bildschirmadaptertreiber bereits auf dem System installiert sind. Sicherheitstreiber Überprüfen Sie, ob die Sicherheitstreiber bereits auf dem System installiert sind. Software...
- Seite 32 Speicher-Controller Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem System installiert sind. Systemgerätetreiber Überprüfen Sie, ob die Systemgerätetreiber bereits auf dem System installiert sind. Software...
- Seite 33 Andere Gerätetreiber Überprüfen Sie, ob die folgenden-Treiber bereits auf dem System installiert sind. Software...
- Seite 34 UCM-Client Universal-Serial-Bus-Controller Softwarekomponenten Anschlüsse (COM und LPT) Mäuse und andere Zeigegeräte Firmware Software...
- Seite 35 Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
