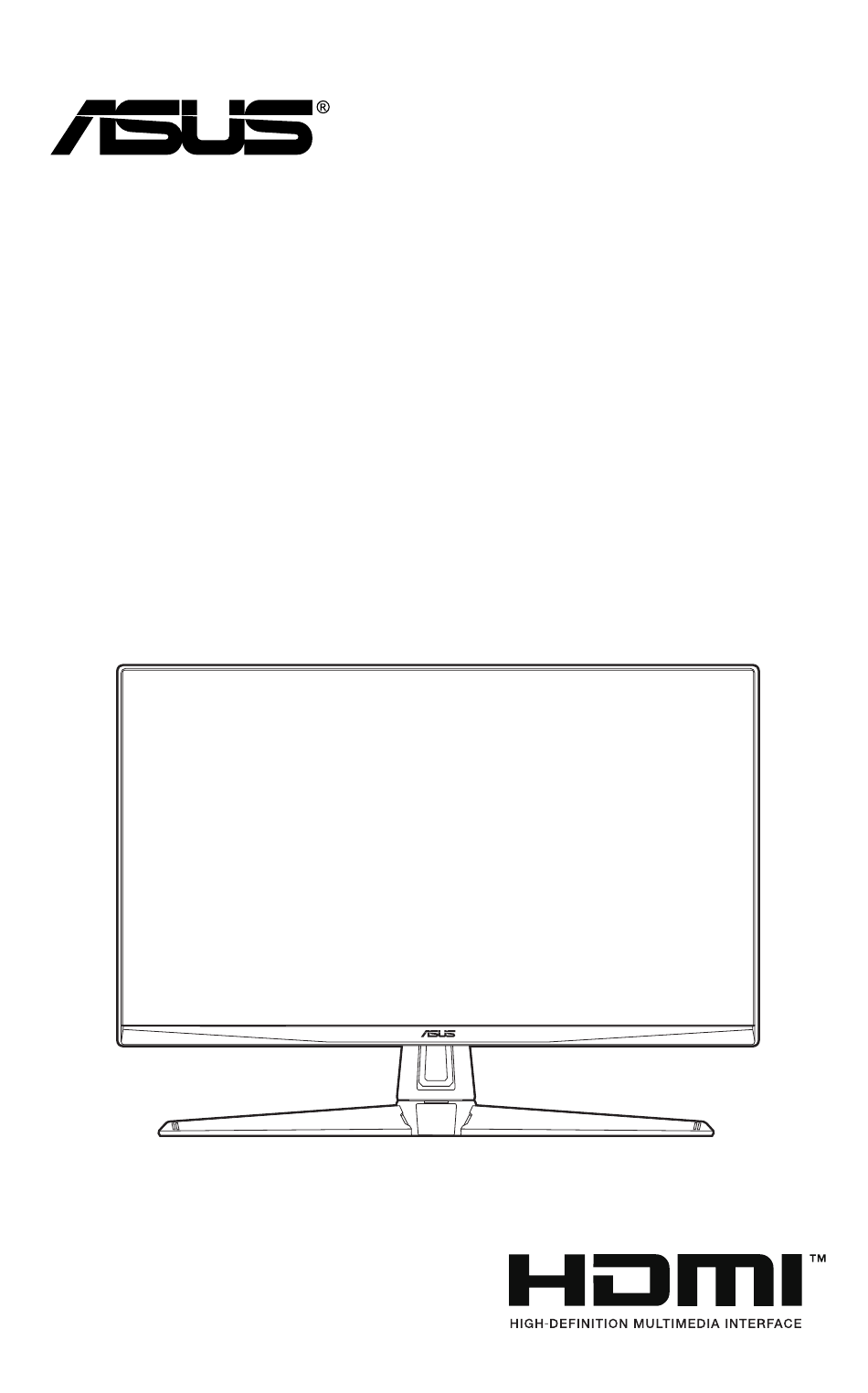

- Seite 1 TUF Gaming Monitor VG27AQM1A Serie Benutzerhandbuch...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
- Seite 3 Inhaltsverzeichnis Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ..............vi Pflegen & Reinigen ..................vii Rücknahmeservices ................. viii Produktinformationen für das EU Energielabel ........viii Kapitel 1: Übersicht über das Produkt Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. 1-2 1.3.1 Frontansicht ..............
- Seite 4 Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...
- Seite 5 Hinweise des Canadian Department of Communications Dieses Digitalgerät überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen für Digitalgeräte, die in den Radio Interference Regulations des Canadian Department of Communications festgelegt wurden. Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003. This Class B digital apparatus meets all requirements of the Canadian Interference - Causing Equipment Regulations.
- Seite 6 Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen.
- Seite 7 • Achten Sie darauf, das Netzkabel an eine Steckdose mit Erdungsanschluss anzuschließen. • Das mitgelieferte Netzteil und/oder Netzkabel ist nur für die Verwendung mit diesem Produkt vorgesehen. Verwenden Sie es nicht mit anderen Produkten. Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf.
- Seite 8 Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS Webseiten Die weltweiten ASUS Webseiten bieten aktuelle Informationen zu Hardware und Software-Produkten von ASUS. Besuchen Sie die Webseite http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde.
- Seite 9 ® Vielen Dank für den Kauf eines ASUS LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, welche die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen!
- Seite 10 Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Zum Einschalten des OSD-Menüs. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/verringert Werte und navigiert bei der Auswahl nach oben/unten/ links/rechts. • Zeigt das Eingangsauswahlmenü an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. •...
- Seite 11 DisplayPort. Dieser Port dient dem Anschließen eines DisplayPort- kompatiblen Gerätes. Kopfhöreranschluss. Dieser Anschluss steht nur zur Verfügung, wenn ein HDMI-/DisplayPort-Kabel angeschlossen ist. Dieser Anschluss dient ausschließlich der Wartung. (USB Type-A) Netzstromeingang. Hier schließen Sie das Netzkabel an. Schlitz für Kensington-Schloss. Kontrolltasten. ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 12 Kapitel 1: Übersicht über das Produkt...
- Seite 13 Sichern Sie den Monitorfuß mit Hilfe der mitgelieferten Schraube(n) am Halter. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Scharnier Schraubengröße: M4 x 10 mm. Schraubengröße: M6 x 16,2 mm. ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 14 Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •...
- Seite 15 Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. • Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich. • Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm) ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 16 Kopfhöreranschluss des Monitors an. Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion Eingangswahl im OSD-Menü auswählen. Wenn Sie das Netzkabel oder das/die Verbindungskabel ersetzen müssen, wenden Sie sich bitte an den ASUS Kundendienst. Kapitel 2: Einrichtung...
- Seite 17 Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor EIN geschaltet ist. ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 18 Kapitel 2: Einrichtung...
- Seite 19 Drücken Sie zum Verlassen des OSD-Menüs und Speichern der Einstellungen wiederholt die -Taste oder gehen Sie mit die Taste nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-3, um andere Funktionen anzupassen. ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 20 3.1.2 Einführung in die OSD-Funktionen Gaming ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz VG27AQM1A Rennmodus DisplayPort Übertaktung Gaming Variabler OD Variable Refresh Rate Bildeinrichtung ELMB/ELMB SYNC GamePlus Farbe GameVisual Shadow Boost Eingangswahl MyFavorite Back Enter EXIT • Übertaktung: EIN: Mit dieser Funktion können Sie die Aktualisierungsrate einstellen.
- Seite 21 Werkzeug zur perfekten Ausrichtung mehrerer Monitore. • GameVisual: Die GameVisual Funktion ermöglicht Ihnen die komfortable Auswahl unterschiedlicher Bildmodi. Landschaftsmodus: Dies ist die beste Auswahl für die Anzeige von Landschaftsfotos mit GameVisual intelligenter Videotechnologie. ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 22 Monitors an, um die dunklen Farben in einem Bild zu verstärken, damit dunkle Szenen und Objekte besser gesehen werden können. Diese Funktion steht nur im Rennmodus, RTS/RPGmodus, FPSmodus oder sRGBmodus zur Verfügung. Bildeinrichtung ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz...
- Seite 23 Bei der Anzeige von HDR-Inhalten sind die folgenden Funktionen nicht verfügbar: ELMB, GameVisual, Shadow Boost, Helligkeit, Kontrast, ASCR, Kontrollen, Blaulichtfilter, Farbtemp., Sättigung. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Kontrollen: Passt das Seitenverhältnis auf 16:9 oder 4:3 an.
- Seite 24 Hochenergetisches blaues Licht kann zu einer Augenbelastung und AMD (altersbedingter Makulardegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz VG27AQM1A...
- Seite 25 EXIT • Sprache: Es stehen 23 Sprachen zur Auswahl: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thai, Indonesisch, Persisch, Ukrainisch, Vietnamesisch. ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 26 • Klang: Über dieses Menü passen Sie die Toneinstellung an. Lautstärke: Der Einstellbereich reicht hier von 0 bis 100. Stummschalten: Schaltet den Ton des Monitors ein oder aus. • Betriebsanzeige: Hiermit de-/aktivieren Sie die Betriebsanzeige-LED. • Ein-/Austaste-Sperre: Aktiviert oder deaktiviert die Ein/Aus-Taste. •...
- Seite 27 Ständer Abmessungen (B x H x T) mit 614,84 x 455,01 x 213,81 mm Ständer 689 x 160 x 475 mm (Verpackung) Gewicht (ungefähr) 5,02 kg (Netto); 4,23 kg (ohne Ständer); 6,9 kg (Brutto) ASUS TUF Gaming Monitor VG27AQM1A Serie...
- Seite 28 Mehrsprachige Menüanzeige 23 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch, Ukrainisch, Vietnamesisch) Zubehör Schnellstartanleitung, Garantiekarte, Netzkabel, DisplayPort-Kabel (optional), HDMI-Kabel (optional), L-förmiger Schraubendreher (optional), 4 Schrauben (optional), Konformität und Normen cTUVus, FCC, CB, CE, ErP, WEEE, EU Energy...
- Seite 29 Äußere Abmessungen ASUS TUF Gaming Monitor VG27AQM1A Serie 3-11...
- Seite 30 Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED leuchtet orange, •...
- Seite 31 2560 x 1440 Nicht unterstützt 250Hz 2560 x 1440 Nicht unterstützt 260Hz Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. ASUS TUF Gaming Monitor VG27AQM1A Serie 3-13...
- Seite 32 Video-Timing Auflösung Frequenz HDMI Aktualisierungsrate Aktualisierungsrate 720 x 480P 59,94Hz Nicht unterstützt 720 x 480P 60Hz Nicht unterstützt 1280 x 720P 59,94Hz 59,94Hz 1280 x 720P 60Hz 60Hz 1440 x 480P Nicht unterstützt 59,94Hz 1440 x 480P 60Hz 60Hz 1920 x 1080P 59,94Hz 59,94Hz 1920 x 1080P...
