Inhaltszusammenfassung für Asus VG1A Serie

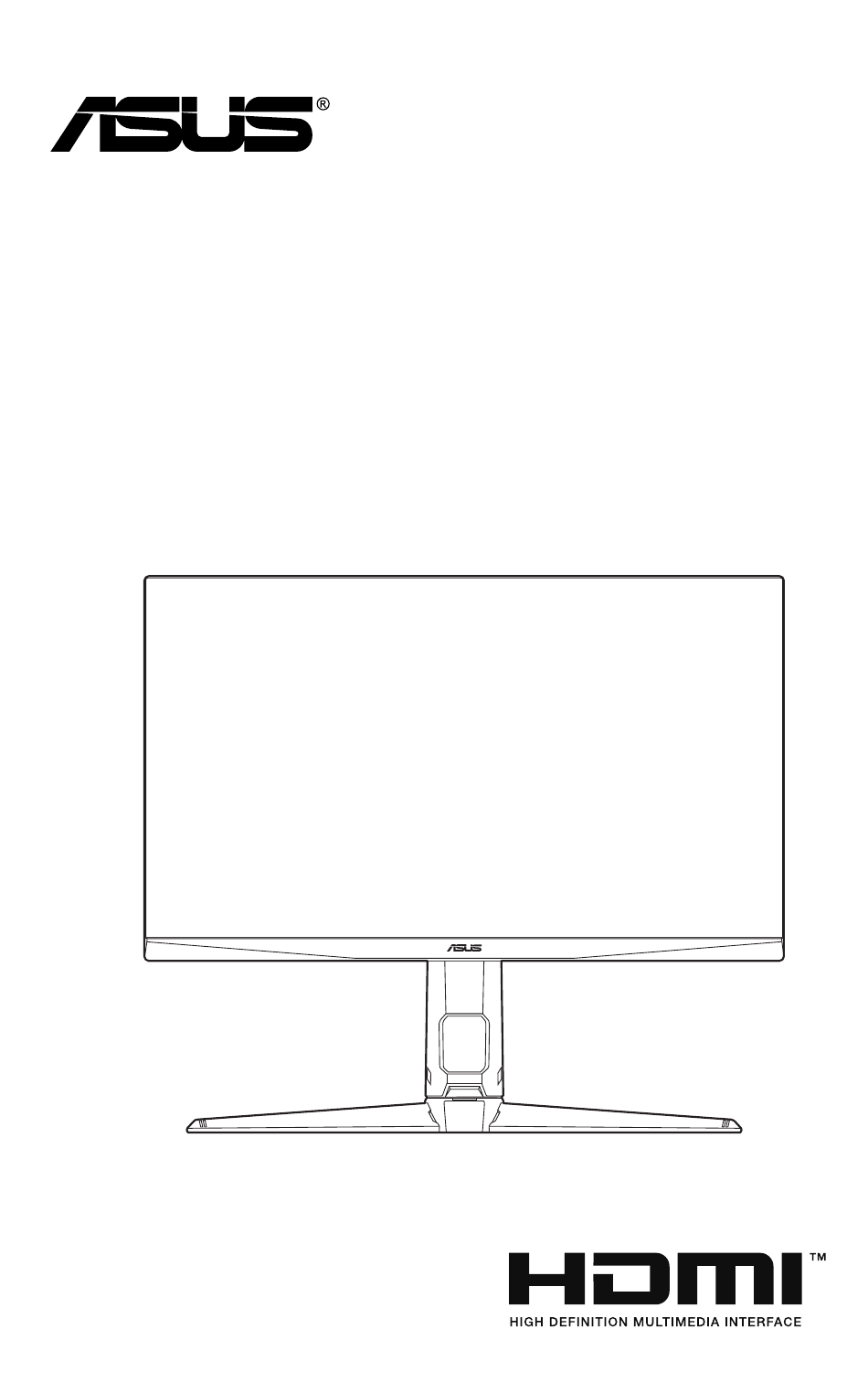

- Seite 1 TUF Gaming Monitor VG1A Serie Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Rücknahmeservices ..............vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 1.3.4 GameVisual-Funktion ..........1-5 Kapitel 2: Einrichtung... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
• Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel erhöhen. • Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-90YD B Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. -
Seite 11: Ansicht Von Hinten
Kopfhörerbuchse. Dieser Anshluss ist verfügbar, wenn ein HDMI/ DisplayPort Kabel angeschlossen ist. Dieser Port dient nur zu Wartungszwecken. (USB Typ-A) USB Typ B. Dieser Port dient der Verbindung mit einem USB- Upstream-Kabel. Die Verbindung aktiviert die USB-Ports am Monitor. ASUS TUF Gaming Monitor VG1A Serie... -
Seite 12: Gameplus Funktion
USB Typ A. Diese Ports dienen dem Anschließen von USB-Geräten, wie z. B. USB-Tastatur/-Maus, USB-Flash-Laufwerk, etc. Schlitz für Kensington-Schloss. 10. Kontrolltasten. 1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. -
Seite 13: Gamevisual-Funktion
Dies ist die beste Auswahl für die Anzeige von Fotos und Grafiken von PCs. • MOBA Mode: Dies ist die beste Auswahl für das Spielen in Multiplayer Online Kampfarenen mit GameVisual intelligenter Videotechnologie. ASUS TUF Gaming Monitor VG1A Serie... - Seite 14 • Im Rennmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, ASCR. • Im sRGBmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, ASCR. • Im MOBA Modus können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, ASCR.
- Seite 15 ASUS TUF Gaming Monitor VG1A Serie...
- Seite 16 Kapitel 1: Übersicht über das Produkt...
-
Seite 17: Anbringen Des Monitorarms/-Fußes
Sichern Sie den Monitorfuß mit Hilfe der mitgelieferten Schraube(n) am Halter. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Schraubengröße: M6 x 16,2 mm. ASUS TUF Gaming Monitor VG1A Serie... -
Seite 18: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 19: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Schäden an dem Monitor zu vermeiden. Kabelverwaltung Sie können die Kabel mit dem Kabelverwaltungsschlitz verlegen. Entfernen Sie die Abdeckung, bevor Sie die Kabel durch den Schlitz führen, und bringen Sie die Abdeckung wieder an. ASUS TUF Gaming Monitor VG1A Serie... -
Seite 20: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: Nur für Wartung • So schließen Sie das Netzkabel an: Schließen Sie das Netzteil sicher am DC-Eingang des Monitors an. Verbinden Sie ein Ende des Netzkabels mit dem Netzteil und das andere Ende mit einer Steckdose. -
Seite 21: Einschalten Des Monitors
Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor eingeschaltet ist. ASUS TUF Gaming Monitor VG1A Serie... - Seite 22 Kapitel 2: Einrichtung...
-
Seite 23: Bildschirmmenü (Osd-Menü)
Einführung in die OSD-Funktionen Gaming ASUS TUF Gaming VG27AQL1A HDR Off Gaming Rennmodus DisplayPort 2560x1440@ 60Hz Üb ertaktung O verDrive A dapti ve-Sync (DP) E LMB SYNC G amePlus G ameVisual S hadow Boost ASUS TUF Gaming Monitor VG1A Serie... -
Seite 24: Kapitel 3: Allgemeine Hinweise
• Übertaktung: EIN: Mit dieser Funktion können Sie die Aktualisierungsrate einstellen. Max Aktualisierungsrate: Ermöglicht Ihnen die Auswahl einer maximalen Aktualisierungsrate von 170Hz (Nur für DisplayPort Eingang). Drücken Sie nach der Auswahl auf die ) Taste, um die Einstellung zu aktivieren. Übertaktung kann zu Bildschirmflimmern führen. - Seite 25 • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. Diese Funktion ist nicht verfügbar (auf AUS gestellt) wenn Dynamisches Dimmen aktiviert ist.
- Seite 26 Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS TUF Gaming VG27AQL1A HDR Off Farbe Rennmodus DisplayPort 2560x1440@ 60Hz Fa rb tem p. Sä tti g ung Ha u tto n •...
-
Seite 27: Eingangswahl
Wenn eine bestimmte Funktion ausgewählt oder aktiviert wird, wird Ihre Verknüpfungstaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: GamePlus, GameVisual, Helligkeit, Kontrast, HDR, Blaulichtfilter, Farbtemp., Lautstärke. • Benutzerdefinierte Einstellung: Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS TUF Gaming Monitor VG1A Serie... -
Seite 28: Systemeinstellungen
System-Einstellungen ASUS TUF Gaming VG27AQL1A HDR Off System-Einstellungen Rennmodus DisplayPort 2560x1440@ 60Hz Sp r ac he Kl a n g ECO Mo de Be tr i ebsa nzeige Ei n - /A usta ste-S perre Ta s te nsp erre OSD- E inst ellu ngen Di s p l ay P ort V er. -
Seite 29: Technische Daten
615 x 534 x 215 mm (höchste) Ständer 615 x 404 x 215 mm (niedrigste) 712 x 234 x 455 mm (Verpackung) Gewicht (ungefähr) 6,6 kg (Netto); 4,3 kg (ohne Ständer); 9,0 kg (Brutto) ASUS TUF Gaming Monitor VG1A Serie... - Seite 30 Mehrsprachige Menüanzeige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Zubehör Schnellstartanleitung, Garantiekarte, Netzteil, Netzkabel, DisplayPort Kabel (optional), HDMI Kabel (optional), USB Kabel (optional) Konformität und Normen UL/cUL, CB, CE, ErP, FCC, CCC, CU, RCM, BSMI, VCCI, RoHS, J-MOSS, WEEE, Windows...
-
Seite 31: Äußere Abmessungen
Äußere Abmessungen ASUS TUF Gaming Monitor VG1A Serie... -
Seite 32: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED leuchtet orange, und •... -
Seite 33: Unterstützte Anzeigemodi
2560x1440 Nicht unterstützt 160Hz 2560x1440 Nicht unterstützt 165Hz 2560x1440 Nicht unterstützt 170Hz Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. ASUS TUF Gaming Monitor VG1A Serie 3-11... - Seite 34 Video-Timing Auflösung Frequenz HDMI Aktualisierungsrate Aktualisierungsrate 720x480P 59,94Hz Nicht unterstützt 720x480P 60Hz Nicht unterstützt 720x576P 50Hz 50Hz 1280x720P 50Hz 50Hz 1280x720P 59,94Hz 59,94Hz 1280x720P 60Hz 60Hz 1440x480P Nicht unterstützt 59,94Hz 1440x480P 60Hz 60Hz 1440x576P 50Hz 50Hz 1920x1080P 30Hz Nicht unterstützt 1920x1080P 50Hz 50Hz...
- Seite 35 ASUS TUF Gaming Monitor VG1A Serie 3-13...
- Seite 36 3-14 Kapitel 3: Allgemeine Hinweise...
