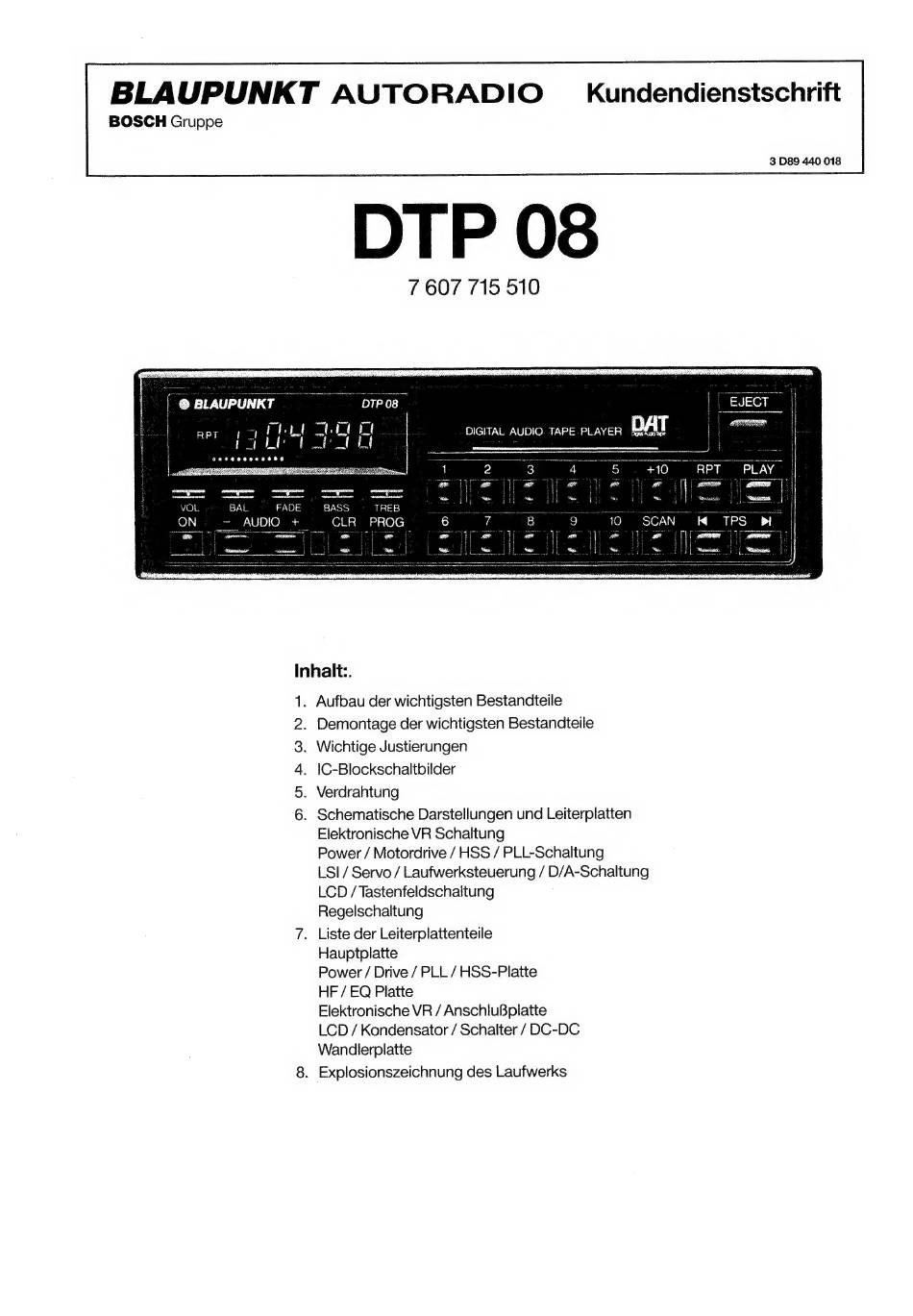

Bosch BLAUPUNKT DTP 08 Kundendienstschrift

BLAUPUNKT AUTORADIO — Kundendienstschrift
BOSCH Gruppe
DTP 08
7 607 715 510
i
|,
a
3 D89 440 018
Inhalt:.
1. Aufbau der wichtigsten Bestandteile
2. Demontage der wichtigsten Bestandteile
3. Wichtige Justierungen
4.
5
6
|C-Blockschaltbilder
. Verdrahtung
. Schematische Darstellungen und Leiterplatten
Elektronische VR Schaltung
Power / Motordrive / HSS / PLL-Schaltung
LS! / Servo / Laufwerksteuerung / D/A-Schaltung
LCD / Tastenfeldschaltung
Regelschaltung
. Liste der Leiterplattenteile
Hauptplatte
Power / Drive / PLL / HSS-Platte
HF / EQ Platte
Elektronische VR / AnschluBplatte
LCD / Kondensator / Schalter / DC-DC
Wandlerplatte
. Explosionszeichnung des Laufwerks
