Elektronischer Doppelknaufzylinder
SafeKey CELx/x
Kontaktblech

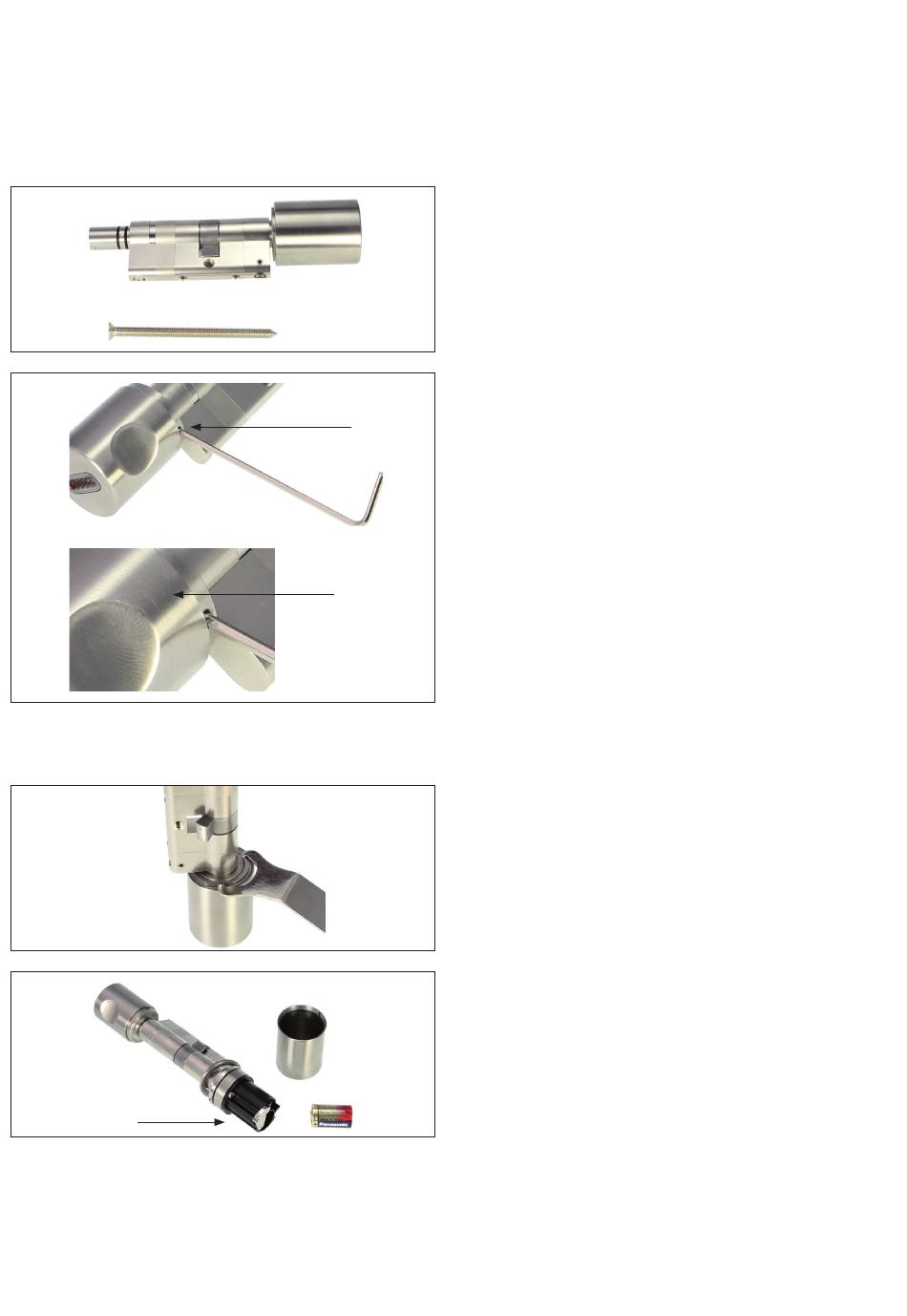

4.3 Einbau vom SafeKey CEL in die Tür
Nachdem der Außenknauf (15) demontiert ist, kann der Safe-
Key CEL von innen durch das Schloss geschoben werden.
Der SafeKey CEL wird wie ein mechanischer Schließzylinder
mit der Stulpschraube (6) im Schlosskasten fixiert.
4.4 Montage Außenknauf (15)
Nun kann der Außenknauf (15) wieder montiert werden. Bei
der Montage des Außenknaufs (15) ist die Vorgehenswei-
se vergleichbar mit der Demontage. Zunächst schieben Sie
den Außenknauf (15) auf das Achsenendteil (15a) der Tele-
skopachse (15). Danach drehen Sie den Außenknauf (15)
solange, bis die Nase im Innenteil in die Nut einrastet und
direkt an der Zylinder-Außenseite (12) anschließt.
(Es empfiehlt sich, vor diesem Schritt die Innenkappe (1) zu
demontieren (siehe 4.5) und den SafeKey CEL am Batterie-
halter (16b) mit einer Hand festzuhalten. Damit wird verhin-
dert, dass die Teleskopachse (16) mit dem Außenknauf (15)
durchdreht und das Aufschieben des Außenknaufs (15) auf die
Zylinder-Außenseite (12) nicht möglich ist.) Um den Außen-
knauf (15) zu fixieren, drehen Sie den Halterring (15a) soweit,
bis der erste Gewindestift sichtbar wird. Mit dem Inbusschlüs-
sel (B) kann der Gewindestift nun verschraubt werden. Die
weiteren zwei Gewindestifte nach gleichem Prinzip fixieren.
4.5 Demontage Innenkappe (1)
Die Innenkappe (1) wird demontiert, um die Batterie (3) einzu-
legen und einen Programmierschlüssel anzulegen.
Mit Hilfe des Öffnungsschlüssels Innenkappe (A) den Sicher-
ungsring (2) an seiner Einkerbung fixieren und die Innenkappe
(1) abschrauben (Rechtsgewinde, d.h. links herum abschrau-
ben).
4.6 Batterieeinsatz
Um die Batterie (3) einzusetzen, ist das Kontaktblech [Me-
tallblech am Batteriehalter (16a)] zur Seite zu schwenken.
Nun kann die Batterie (3) eingesetzt werden. Achten Sie auf
die richtige Polung: Minuspol nach innen, Pluspol Richtung
Kontaktblech.
