Elektronischer Doppelknaufzylinder
SafeKey CELx/x
1. Einsatzbedingungen
1.1 Der SafeKey CEL Doppelknaufzylinder kann in Profilzylin-
der-Schlössern nach DIN 18252 eingesetzt werden.
1.2 Der SafeKey CEL hat einen frei drehenden Schließnocken.
Bei Einsatz in Antipanik-Schlössern darf er nur in solchen
Schlössern eingesetzt werden, die einen Freilauf des
Schließnockens erfordern (in der Regel sind dies Mehr-
fachverriegelungen mit Panikfunktion).
1.3 Das Baukastenprinzip ermöglicht eine stufenweise Tür-
stärkenanpassung im 5 mm Raster. Die Verlängerungssät-
ze sind in Selbstbaulänge bestellbar bis max. Türstärke
90 mm, Außenseite max. 60 mm, Innenseite max. 50 mm.
1.4 Sowohl außen- als auch innenseitig darf jeweils nur ein
Verlängerungssatz eingesetzt werden.

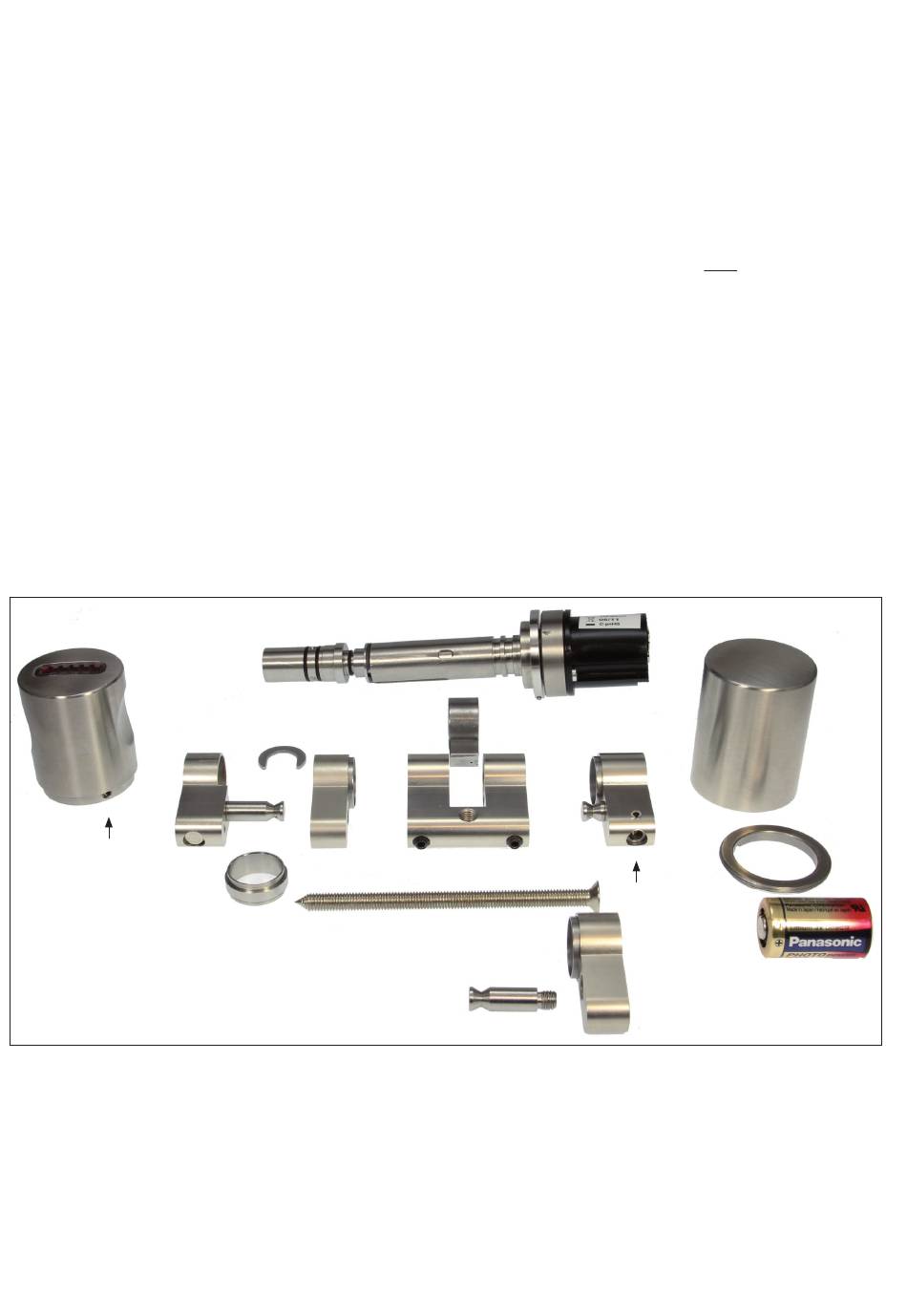

2. Lieferumfang SafeKey CEL Doppelknaufzylinder
Im Beispiel: CEL im Standardmaß 30/30 plus Verlängerungs-
set CEL/V 10
15
15a
12
1.
Innenkappe
2.
Sicherungsring
3.
Batterie
4.
Zylinder-Innenseite
4a. Griffbolzen
5.
Adapterbolzen Grundkörper
6.
Stulpschraube
7.
Gewindestift Zylinderkörper
8.
Zylinderkörper-Mittelteil
9.
Schließnase
10. Zylinderverlängerung 10 mm (nicht im Standard-Lieferumfang)
16b
14
13
10
11
1.5 Längen für Türstärke 90 – 150 mm sind nur fertig ab Werk
als Sonderbestellung lieferbar.
1.6 Folgende Sonderlängen können nicht geliefert werden:
Türblatt 85, a: 30, i: 55
Türblatt 115, a: 30, i: 85
1.7 Der SafeKey CEL Doppelknaufzylinder mit Ziffernring
(CELC) ist geschützt gegen Feuchtigkeit. Er darf aber
nicht in Bereichen mit direkter Beregnung montiert werden
(IP 40). Gefrierendes Wasser kann den Drückmechanis-
mus zur Code-Eingabe in seiner Funktion beeinträchtigen.
1.8 Der SafeKey CEL mit Ziffernring (CELC) hat einen Lage-
sensor und muss senkrecht eingebaut sein. Eine Montage
in Glastürschlössern ist bei 90 ° gedrehtem Einbau sowie
auf Schiffen/Fahrzeugen nicht erlaubt.
16
9
5
8
7
7
6
13
11. Adapterhülse außen
12. Zylinder-Außenseite (Angriffsseite bei Aufbruchversuch)
13. Adapterbolzen 10 mm (nicht im Standard-Lieferumfang)
14. Fixierring
15. Außenknauf mit Schlüsselleser
15a. Haltering
16. Teleskopachse
16a. Batteriehalter
16b. Achsenendteil
17. Zylinderverlängerung 10 mm
18. Adapterbolzen 10 mm
16a
4
4a
10
1
2
3
