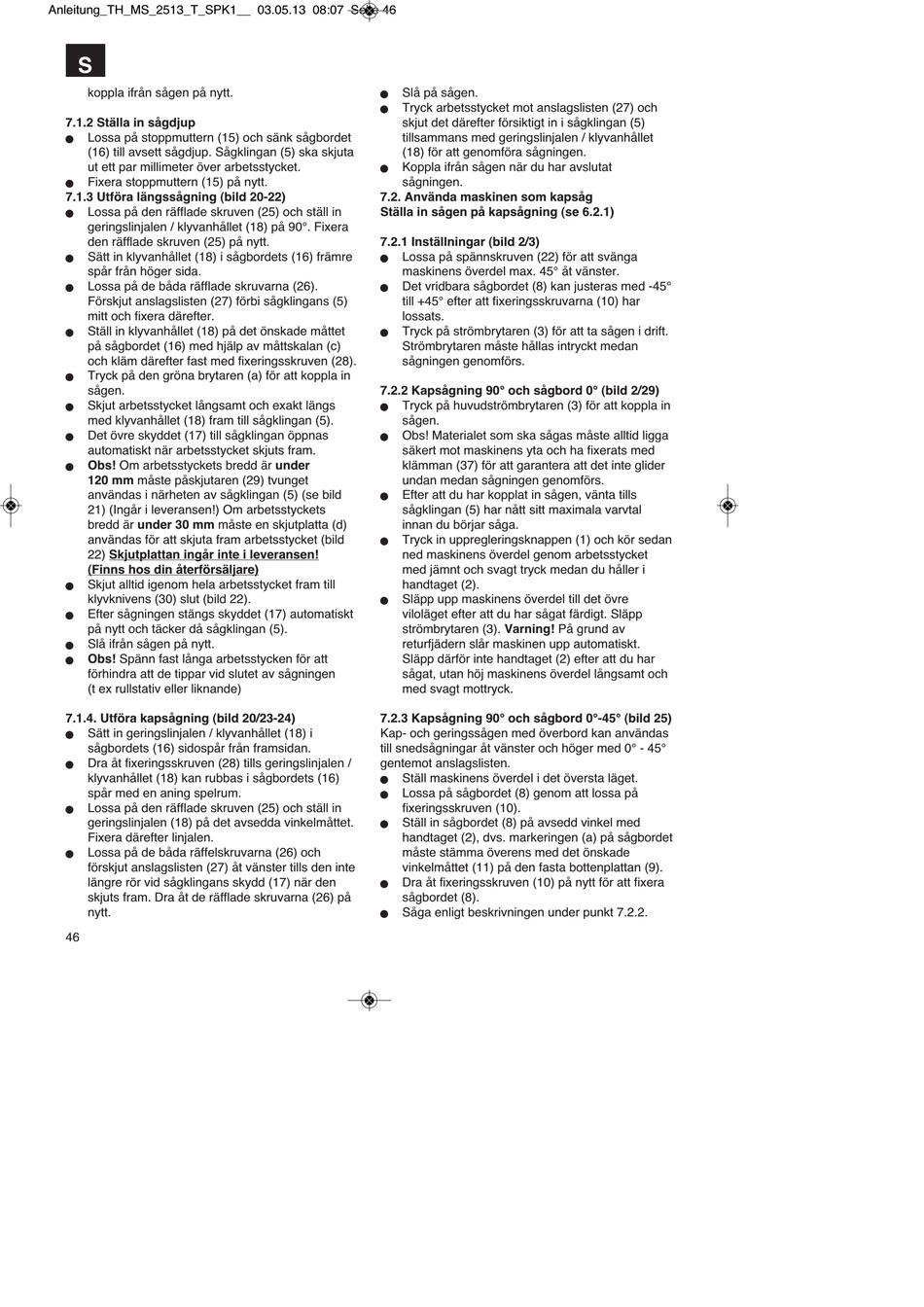

S
koppla ifrån sågen på nytt.
7.1.2 Ställa in sågdjup
Lossa på stoppmuttern (15) och sänk sågbordet
n
(16) till avsett sågdjup. Sågklingan (5) ska skjuta
ut ett par millimeter över arbetsstycket.
Fixera stoppmuttern (15) på nytt.
n
7.1.3 Utföra längssågning (bild 20-22)
Lossa på den räfflade skruven (25) och ställ in
n
geringslinjalen / klyvanhållet (18) på 90°. Fixera
den räfflade skruven (25) på nytt.
Sätt in klyvanhållet (18) i sågbordets (16) främre
n
spår från höger sida.
Lossa på de båda räfflade skruvarna (26).
n
Förskjut anslagslisten (27) förbi sågklingans (5)
mitt och fixera därefter.
Ställ in klyvanhållet (18) på det önskade måttet
n
på sågbordet (16) med hjälp av måttskalan (c)
och kläm därefter fast med fixeringsskruven (28).
Tryck på den gröna brytaren (a) för att koppla in
n
sågen.
Skjut arbetsstycket långsamt och exakt längs
n
med klyvanhållet (18) fram till sågklingan (5).
Det övre skyddet (17) till sågklingan öppnas
n
automatiskt när arbetsstycket skjuts fram.
Obs! Om arbetsstyckets bredd är under
n
120 mm måste påskjutaren (29) tvunget
användas i närheten av sågklingan (5) (se bild
21) (Ingår i leveransen!) Om arbetsstyckets
bredd är under 30 mm måste en skjutplatta (d)
användas för att skjuta fram arbetsstycket (bild
22) Skjutplattan ingår inte i leveransen!
(Finns hos din återförsäljare)
Skjut alltid igenom hela arbetsstycket fram till
n
klyvknivens (30) slut (bild 22).
Efter sågningen stängs skyddet (17) automatiskt
n
på nytt och täcker då sågklingan (5).
Slå ifrån sågen på nytt.
n
Obs! Spänn fast långa arbetsstycken för att
n
förhindra att de tippar vid slutet av sågningen
(t ex rullstativ eller liknande)
7.1.4. Utföra kapsågning (bild 20/23-24)
Sätt in geringslinjalen / klyvanhållet (18) i
n
sågbordets (16) sidospår från framsidan.
Dra åt fixeringsskruven (28) tills geringslinjalen /
n
klyvanhållet (18) kan rubbas i sågbordets (16)
spår med en aning spelrum.
Lossa på den räfflade skruven (25) och ställ in
n
geringslinjalen (18) på det avsedda vinkelmåttet.
Fixera därefter linjalen.
Lossa på de båda räffelskruvarna (26) och
n
förskjut anslagslisten (27) åt vänster tills den inte
längre rör vid sågklingans skydd (17) när den
skjuts fram. Dra åt de räfflade skruvarna (26) på
nytt.
46
Slå på sågen.
n
Tryck arbetsstycket mot anslagslisten (27) och
n
skjut det därefter försiktigt in i sågklingan (5)
tillsammans med geringslinjalen / klyvanhållet
(18) för att genomföra sågningen.
Koppla ifrån sågen när du har avslutat
n
sågningen.
7.2. Använda maskinen som kapsåg
Ställa in sågen på kapsågning (se 6.2.1)
7.2.1 Inställningar (bild 2/3)
Lossa på spännskruven (22) för att svänga
n
maskinens överdel max. 45° åt vänster.
Det vridbara sågbordet (8) kan justeras med -45°
n
till +45° efter att fixeringsskruvarna (10) har
lossats.
Tryck på strömbrytaren (3) för att ta sågen i drift.
n
Strömbrytaren måste hållas intryckt medan
sågningen genomförs.
7.2.2 Kapsågning 90° och sågbord 0° (bild 2/29)
Tryck på huvudströmbrytaren (3) för att koppla in
n
sågen.
Obs! Materialet som ska sågas måste alltid ligga
n
säkert mot maskinens yta och ha fixerats med
klämman (37) för att garantera att det inte glider
undan medan sågningen genomförs.
Efter att du har kopplat in sågen, vänta tills
n
sågklingan (5) har nått sitt maximala varvtal
innan du börjar såga.
Tryck in uppregleringsknappen (1) och kör sedan
n
ned maskinens överdel genom arbetsstycket
med jämnt och svagt tryck medan du håller i
handtaget (2).
Släpp upp maskinens överdel till det övre
n
viloläget efter att du har sågat färdigt. Släpp
strömbrytaren (3). Varning! På grund av
returfjädern slår maskinen upp automatiskt.
Släpp därför inte handtaget (2) efter att du har
sågat, utan höj maskinens överdel långsamt och
med svagt mottryck.
7.2.3 Kapsågning 90° och sågbord 0°-45° (bild 25)
Kap- och geringssågen med överbord kan användas
till snedsågningar åt vänster och höger med 0° - 45°
gentemot anslagslisten.
Ställ maskinens överdel i det översta läget.
n
Lossa på sågbordet (8) genom att lossa på
n
fixeringsskruven (10).
Ställ in sågbordet (8) på avsedd vinkel med
n
handtaget (2), dvs. markeringen (a) på sågbordet
måste stämma överens med det önskade
vinkelmåttet (11) på den fasta bottenplattan (9).
Dra åt fixeringsskruven (10) på nytt för att fixera
n
sågbordet (8).
Såga enligt beskrivningen under punkt 7.2.2.
