Brenner in Betrieb nehmen
2

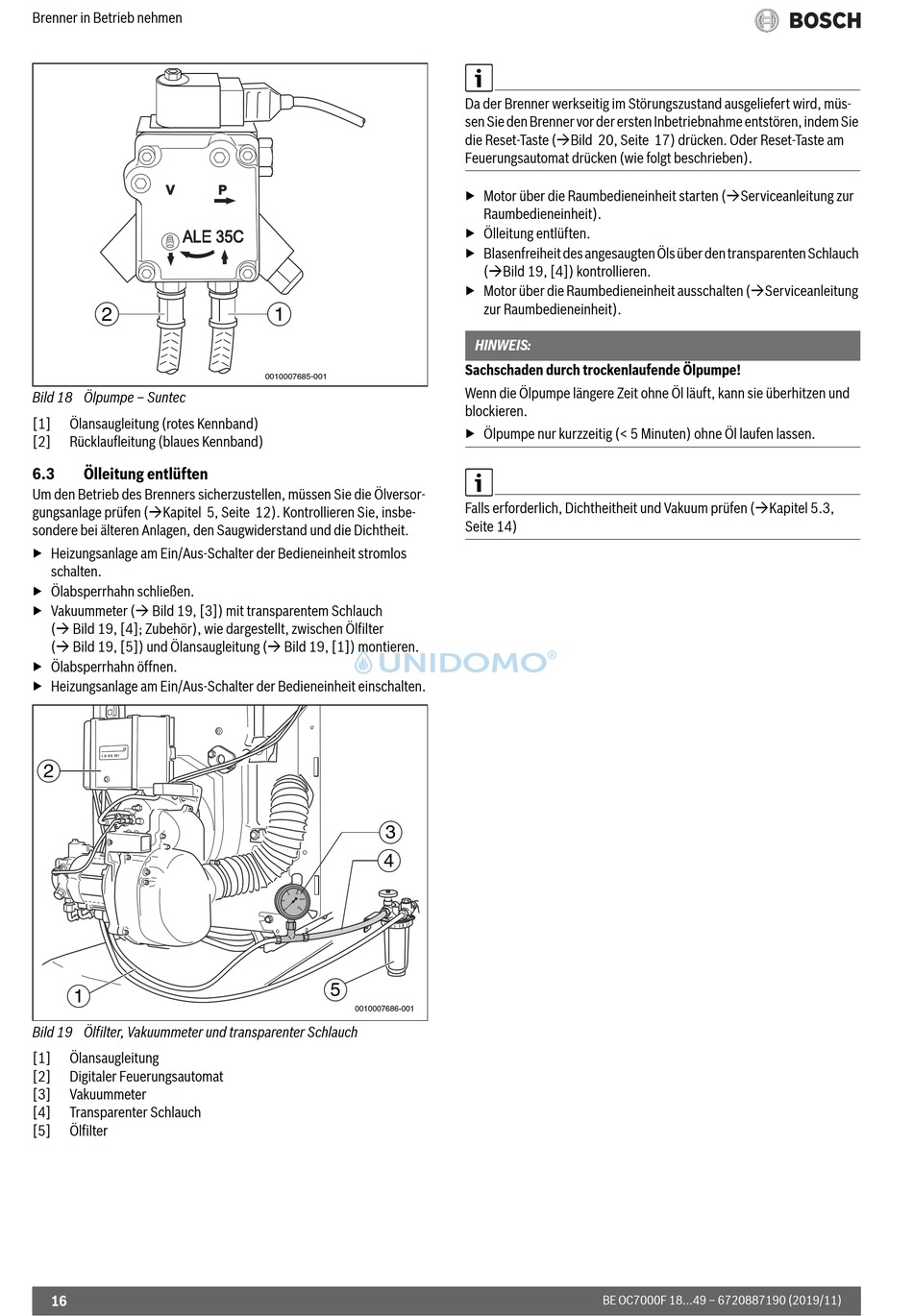

Bild 18 Ölpumpe – Suntec
[1]
Ölansaugleitung (rotes Kennband)
[2]
Rücklaufleitung (blaues Kennband)
6.3
Ölleitung entlüften
Um den Betrieb des Brenners sicherzustellen, müssen Sie die Ölversor-
gungsanlage prüfen (Kapitel 5, Seite 12). Kontrollieren Sie, insbe-
sondere bei älteren Anlagen, den Saugwiderstand und die Dichtheit.
▶ Heizungsanlage am Ein/Aus-Schalter der Bedieneinheit stromlos
schalten.
▶ Ölabsperrhahn schließen.
▶ Vakuummeter ( Bild 19, [3]) mit transparentem Schlauch
( Bild 19, [4]; Zubehör), wie dargestellt, zwischen Ölfilter
( Bild 19, [5]) und Ölansaugleitung ( Bild 19, [1]) montieren.
▶ Ölabsperrhahn öffnen.
▶ Heizungsanlage am Ein/Aus-Schalter der Bedieneinheit einschalten.
2
1
Bild 19 Ölfilter, Vakuummeter und transparenter Schlauch
[1]
Ölansaugleitung
[2]
Digitaler Feuerungsautomat
[3]
Vakuummeter
[4]
Transparenter Schlauch
[5]
Ölfilter
16
1
0010007685-001
3
4
5
0010007686-001
Da der Brenner werkseitig im Störungszustand ausgeliefert wird, müs-
sen Sie den Brenner vor der ersten Inbetriebnahme entstören, indem Sie
die Reset-Taste (Bild 20, Seite 17) drücken. Oder Reset-Taste am
Feuerungsautomat drücken (wie folgt beschrieben).
▶ Motor über die Raumbedieneinheit starten (Serviceanleitung zur
Raumbedieneinheit).
▶ Ölleitung entlüften.
▶ Blasenfreiheit des angesaugten Öls über den transparenten Schlauch
(Bild 19, [4]) kontrollieren.
▶ Motor über die Raumbedieneinheit ausschalten (Serviceanleitung
zur Raumbedieneinheit).
HINWEIS:
Sachschaden durch trockenlaufende Ölpumpe!
Wenn die Ölpumpe längere Zeit ohne Öl läuft, kann sie überhitzen und
blockieren.
▶ Ölpumpe nur kurzzeitig (< 5 Minuten) ohne Öl laufen lassen.
Falls erforderlich, Dichtheitheit und Vakuum prüfen (Kapitel 5.3,
Seite 14)
BE OC7000F 18...49 – 6720887190 (2019/11)
