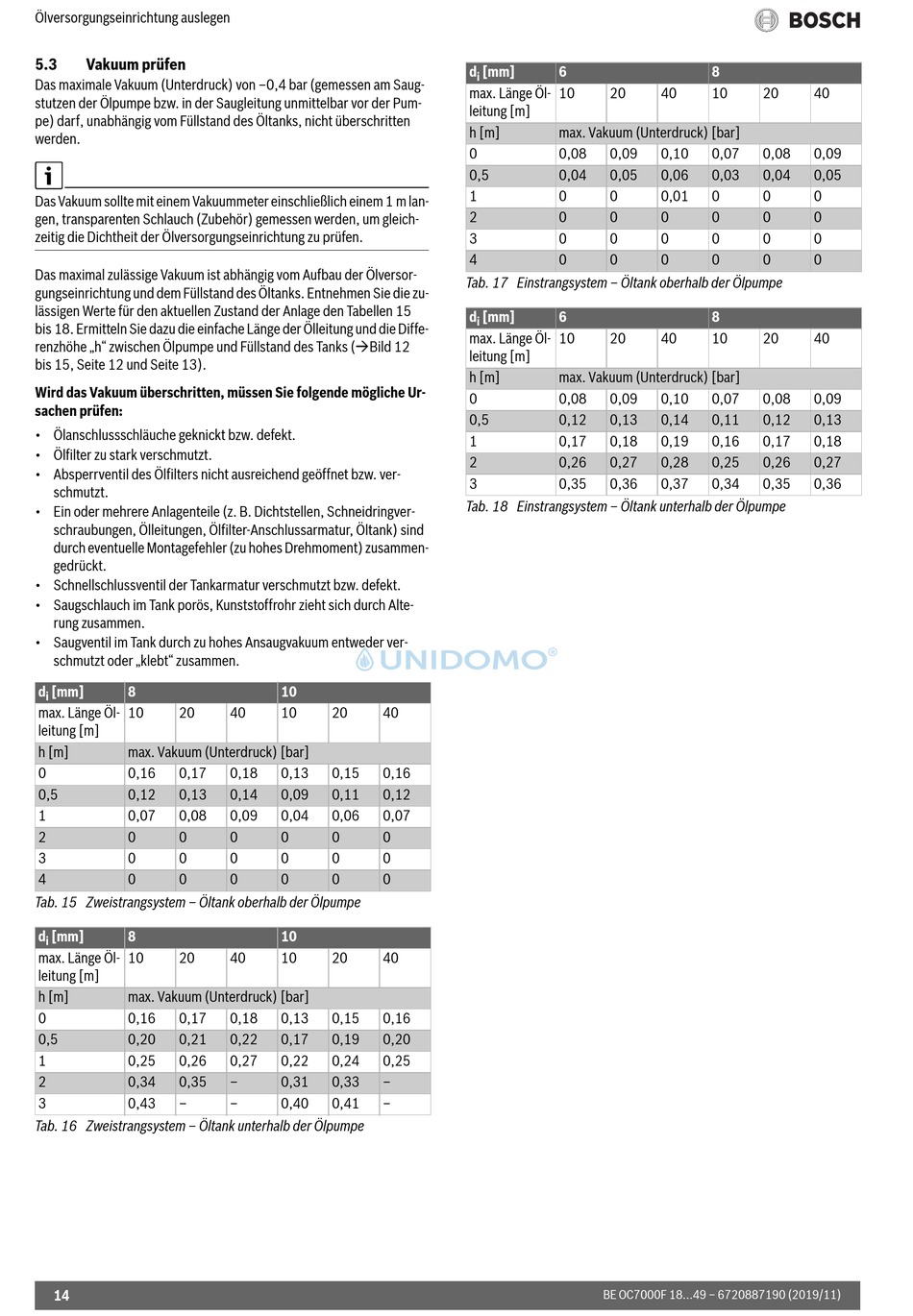

Ölversorgungseinrichtung auslegen
5.3
Vakuum prüfen
Das maximale Vakuum (Unterdruck) von –0,4 bar (gemessen am Saug-
stutzen der Ölpumpe bzw. in der Saugleitung unmittelbar vor der Pum-
pe) darf, unabhängig vom Füllstand des Öltanks, nicht überschritten
werden.
Das Vakuum sollte mit einem Vakuummeter einschließlich einem 1 m lan-
gen, transparenten Schlauch (Zubehör) gemessen werden, um gleich-
zeitig die Dichtheit der Ölversorgungseinrichtung zu prüfen.
Das maximal zulässige Vakuum ist abhängig vom Aufbau der Ölversor-
gungseinrichtung und dem Füllstand des Öltanks. Entnehmen Sie die zu-
lässigen Werte für den aktuellen Zustand der Anlage den Tabellen 15
bis 18. Ermitteln Sie dazu die einfache Länge der Ölleitung und die Diffe-
renzhöhe „h" zwischen Ölpumpe und Füllstand des Tanks (Bild 12
bis 15, Seite 12 und Seite 13).
Wird das Vakuum überschritten, müssen Sie folgende mögliche Ur-
sachen prüfen:
• Ölanschlussschläuche geknickt bzw. defekt.
• Ölfilter zu stark verschmutzt.
• Absperrventil des Ölfilters nicht ausreichend geöffnet bzw. ver-
schmutzt.
• Ein oder mehrere Anlagenteile (z. B. Dichtstellen, Schneidringver-
schraubungen, Ölleitungen, Ölfilter-Anschlussarmatur, Öltank) sind
durch eventuelle Montagefehler (zu hohes Drehmoment) zusammen-
gedrückt.
• Schnellschlussventil der Tankarmatur verschmutzt bzw. defekt.
• Saugschlauch im Tank porös, Kunststoffrohr zieht sich durch Alte-
rung zusammen.
• Saugventil im Tank durch zu hohes Ansaugvakuum entweder ver-
schmutzt oder „klebt" zusammen.
d
[mm]
8
i
max. Länge Öl-
10
20
leitung [m]
h [m]
max. Vakuum (Unterdruck) [bar]
0
0,16
0,17
0,5
0,12
0,13
1
0,07
0,08
2
0
0
3
0
0
4
0
0
Tab. 15 Zweistrangsystem – Öltank oberhalb der Ölpumpe
d
[mm]
8
i
max. Länge Öl-
10
20
leitung [m]
h [m]
max. Vakuum (Unterdruck) [bar]
0
0,16
0,17
0,5
0,20
0,21
1
0,25
0,26
2
0,34
0,35
3
0,43
–
Tab. 16 Zweistrangsystem – Öltank unterhalb der Ölpumpe
14
10
40
10
20
40
0,18
0,13
0,15
0,16
0,14
0,09
0,11
0,12
0,09
0,04
0,06
0,07
0
0
0
0
0
0
0
0
0
0
0
0
10
40
10
20
40
0,18
0,13
0,15
0,16
0,22
0,17
0,19
0,20
0,27
0,22
0,24
0,25
–
0,31
0,33
–
–
0,40
0,41
–
d
[mm]
6
i
max. Länge Öl-
10
20
leitung [m]
h [m]
max. Vakuum (Unterdruck) [bar]
0
0,08
0,09
0,5
0,04
0,05
1
0
0
2
0
0
3
0
0
4
0
0
Tab. 17 Einstrangsystem – Öltank oberhalb der Ölpumpe
d
[mm]
6
i
max. Länge Öl-
10
20
leitung [m]
h [m]
max. Vakuum (Unterdruck) [bar]
0
0,08
0,09
0,5
0,12
0,13
1
0,17
0,18
2
0,26
0,27
3
0,35
0,36
Tab. 18 Einstrangsystem – Öltank unterhalb der Ölpumpe
