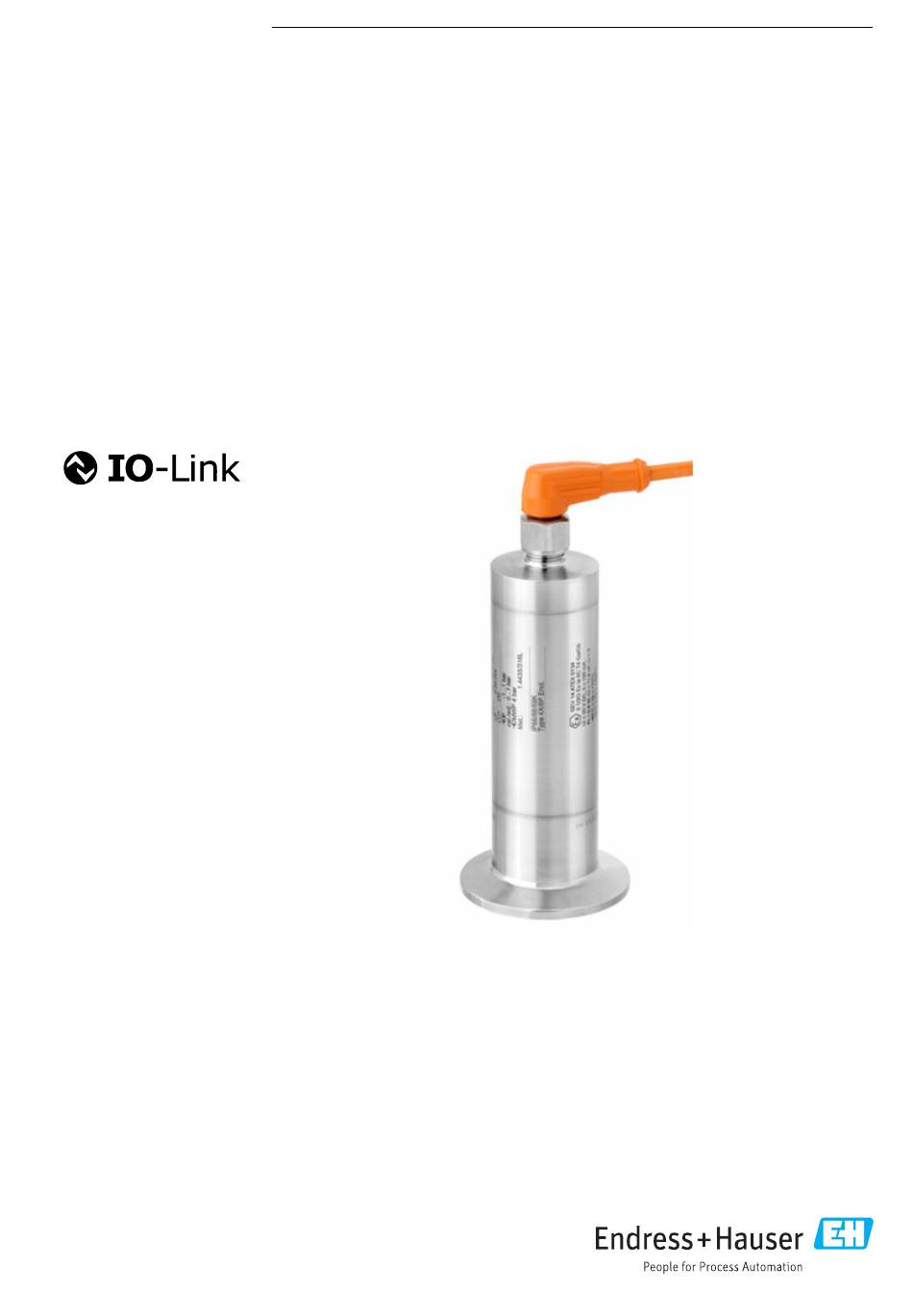

Betriebsanleitung
Cerabar PMP23
IO-Link
Prozessdruckmessung
Drucktransducer zur sicheren Messung und Überwachung
von Absolut- und Relativdruck
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Cerabar PMP23 IO-Link

Inhaltszusammenfassung für Endress+Hauser Cerabar PMP23 IO-Link

  • Seite 1 Products Solutions Services BA01784P/00/DE/03.23-00 71621482 2023-07-11 Betriebsanleitung Cerabar PMP23 IO-Link Prozessdruckmessung Drucktransducer zur sicheren Messung und Überwachung von Absolut- und Relativdruck...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebsstelle Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Cerabar PMP23 IO-Link Inhaltsverzeichnis Inhaltsverzeichnis Druckmessung konfigurieren ... . . 29 Hinweise zum Dokument ... . 4 Lageabgleich durchführen ....31 Dokumentfunktion .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Cerabar PMP23 IO-Link Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 5: Symbole In Grafiken

    Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...

  • Seite 6: Begriffe Und Abkürzungen

    Hinweise zum Dokument Cerabar PMP23 IO-Link Begriffe und Abkürzungen A0029505 OPL: Das OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten.

  • Seite 7: Eingetragene Marken

    Cerabar PMP23 IO-Link Hinweise zum Dokument |URV LRV| In diesem Beispiel ist der TD somit 2:1. Diese Messspanne ist Nullpunkt basierend. Eingetragene Marken Ist ein eingetragenes Warenzeichen der IO-Link Firmengemeinschaft. Endress+Hauser...

  • Seite 8: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Prozessmedien und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit prozessberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. 2.2.3 Restrisiken Das Gehäuse kann im Betrieb eine Temperatur nahe der Prozesstemperatur annehmen.

  • Seite 9: Arbeitssicherheit

    Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z.B. Druckgerätesicherheit): ‣...

  • Seite 10: Produktbeschreibung

    Produktbeschreibung Cerabar PMP23 IO-Link Produktbeschreibung Produktaufbau Übersicht Position Beschreibung C - 1 Stecker M12 C - 1 C - 2 Gehäusekappe aus Kunststoff C - 2 Stecker M12 IP69: Gehäusekappe aus Metall A0021987 A0027289 Gehäuse Prozessanschluss (beispielhafte Darstellung) A0027227 Funktionsweise 3.2.1...

  • Seite 11: Warenannahme Und Produktidenti

    Cerabar PMP23 IO-Link Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE A0028673 1 = 2 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0022100 A0028673 A0022103 Ware unbeschädigt? A0028673 DELIVERY NOTE A0022105 Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem...

  • Seite 12: Produktidentifizierung

    Warenannahme und Produktidentifizierung Cerabar PMP23 IO-Link Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt.

  • Seite 13: Produkt Zur Messstelle Transportieren

    Cerabar PMP23 IO-Link Warenannahme und Produktidentifizierung 4.3.2 Produkt zur Messstelle transportieren WARNUNG Falscher Transport! Gehäuse und Membrane können beschädigt werden und es besteht Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren. Endress+Hauser...

  • Seite 14: Montage

    Montage Cerabar PMP23 IO-Link Montage Montagebedingungen • Bei der Montage, beim elektrischen Anschließen und im Betrieb darf keine Feuchtigkeit in das Gehäuse eindringen. • Bei M12 Stecker aus Metall: Die Schutzkappe (nur bei IP69) des M12 Stecker Anschlus- ses erst kurz vor dem elektrischen Anschluss entfernen.

  • Seite 15: Montageort

    Cerabar PMP23 IO-Link Montage Montageort 5.3.1 Druckmessung Druckmessung in Gasen Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat in den Prozess ablaufen kann. A0021904 Gerät Absperrarmatur Druckmessung in Dämpfen Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur.

  • Seite 16: Füllstandsmessung

    Montage Cerabar PMP23 IO-Link A0024399 Gerät Absperrarmatur 5.3.2 Füllstandsmessung • Das Gerät immer unter dem tiefsten Messpunkt installieren. • Das Gerät nicht an folgende Positionen installieren: • im Füllstrom • im Tankauslauf • im Ansaugbereich einer Pumpe • oder an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen können.

  • Seite 17: Elektrischer Anschluss

    Cerabar PMP23 IO-Link Elektrischer Anschluss Elektrischer Anschluss Anschluss Messeinheit 6.1.1 Klemmenbelegung WARNUNG Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse! ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. ‣ Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden. WARNUNG Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...

  • Seite 18: Anschlussdaten

    Elektrischer Anschluss Cerabar PMP23 IO-Link Anschlussdaten 6.2.1 Schaltvermögen • Schaltzustand EIN: I ≤ 200 mA ; Schaltzustand AUS: I ≤1 mA • Schaltzyklen: >10.000.000 • Spannungsabfall PNP: ≤2 V • Überlastsicherheit: Automatische Lastüberprüfung des Schaltstroms; • Max. kapazitive Last: 1 μF bei max. Versorgungsspannung (ohne resistive Last) •...

  • Seite 19: Bedienungsmöglichkeiten

    IO-Link (IODD) auswählen • Bei Textsuche den Gerätenamen eingeben. https://ioddfinder.io-link.com/ Suche nach • Hersteller • Artikelnummer • Produkt-Typ 7.1.2 Aufbau des Bedienmenüs Die Menüstruktur wurde gemäß VDMA 24574-1 umgesetzt und durch Endress+Hauser spezifische Menüpunkte ergänzt. Übersicht Bedienmenü, siehe →  43 Endress+Hauser...

  • Seite 20: Systemintegration

    Systemintegration Cerabar PMP23 IO-Link Systemintegration Prozessdaten Das Messgerät hat einen Strom- sowie einen Schaltausgang. Der Status des Schaltaus- gangs wird in Form von Prozessdaten über IO-Link übertragen. • Im SIO-Modus wird der Schaltausgang 1 am Pin 4 des M12 Steckers geschaltet. Im IO- Link-Kommunikationsbetrieb ist dieser Pin ausschließlich der Kommunikation vorbehal-...

  • Seite 21: Gerätedaten Auslesen Und Schreiben (Isdu - Indexed Service Data Unit)

    Cerabar PMP23 IO-Link Systemintegration Bit-Off- Name Datentyp Erlaubte Werte Offset / Gradient Beschreibung Process Data Input.Switching 1-bit Uinteger 0 = False Schaltsignal Status SSC 1.1 Signal Channel 1.1 1 = True Pressure Process Data Input.Switching 1-bit Uinteger 0 = False Schaltsignal Status SSC 1.2...
  • Seite 22 Systemintegration Cerabar PMP23 IO-Link ISDU Bezeichnung ISDU Größe Datentyp Zugriff Default-Value Wertebereich Offset / Data Bereichs- (dez) (hex) (Byte) Gradient Sto- grenzen rage Lower Range 0x0047 IntegerT in 00.00% bar: 0/0.001 Value for 4 mA Default 0.00% kPa: 0/0.1 (STL) MPa: 0/0.0001...
  • Seite 23 Cerabar PMP23 IO-Link Systemintegration ISDU Bezeichnung ISDU Größe Datentyp Zugriff Default- Wertebereich Offset / Gradi- Data Bereichs- (dez) (hex) (Byte) Value Sto- grenzen rage Switchback delay time, 0x0050 Uinteger in 00.00 sec 0 / 0,01 Output 1 (dR1) Output 1 (Ou1)
  • Seite 24 Systemintegration Cerabar PMP23 IO-Link Teach - Single value ISDU Bezeichnung ISDU (hex) Größe Datentyp Zugriff Default- Wertebereich Data Sto- (dez) (Byte) Value rage Teach Select 0x003A UintegerT r/w 0 ~ Default Channel = SSC1.1 Pressure nein 1 ~ SSC1.1 Pressure 2 ~ SSC1.2 success...

  • Seite 25: System Kommandos

    Cerabar PMP23 IO-Link Systemintegration Measurement Data Information ISDU (dez) Subindex Bezeich- ISDU (hex) Größe Datentyp Zugriff Default- Wertebe- Data Sto- nung (Byte) Value reich rage 16512 MDC Desc- 0x4080 Float32T nein riptor - Pressure.Lo wer Value 16512 MDC Desc- 0x4080...
  • Seite 26 Systemintegration Cerabar PMP23 IO-Link A0046577  1 SSC, Single Point Hysterese Sp1 Schaltpunkt 1 MV Messwert inaktiv (orange) aktiv (grün) Modus Window entspricht immer dem größeren Wert von SP1 oder SP2 und SP immer dem kleine- ren Wert von SP1 oder SP2.
  • Seite 27 Cerabar PMP23 IO-Link Systemintegration A0046578  3 SSC, Two-Point Schaltpunkt mit kleinerem Messwert Schaltpunkt mit größerem Messwert MV Messwert inaktiv (orange) aktiv (grün) Endress+Hauser...

  • Seite 28: Inbetriebnahme

    Inbetriebnahme Cerabar PMP23 IO-Link Inbetriebnahme Bei einer Änderung einer bestehenden Parametrierung, läuft der Messbetrieb weiter! Die neuen oder geänderten Eingaben werden erst nach erfolgter Parametrierung übernom- men. Bei Nutzung der Blockparametrierung wird eine Parameteränderung erst nach dem Para- meterdownload übernommen.

  • Seite 29: Druckmessung Konfigurieren

    Cerabar PMP23 IO-Link Inbetriebnahme Druckmessung konfigurieren 9.3.1 Abgleich ohne Referenzdruck (Trockenabgleich = Abgleich ohne Medium) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi) Sensor auf den Messbereich 0 … 300 mbar (0 … 4,4 psi) eingestellt.

  • Seite 30: Abgleich Mit Referenzdruck (Nassabgleich = Abgleich Mit Medium)

    Inbetriebnahme Cerabar PMP23 IO-Link 9.3.2 Abgleich mit Referenzdruck (Nassabgleich = Abgleich mit Medium) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi) Sensor auf den Messbereich 0 … 300 mbar (0 … 4,4 psi) eingestellt. Folgende Werte sollen zugewiesen werden: •...

  • Seite 31: Lageabgleich Durchführen

    Cerabar PMP23 IO-Link Inbetriebnahme Lageabgleich durchführen Zero point configuration (ZRO) Navigation Parameter → Application → Sensor → Zero point configuration (ZRO) Beschreibung (typischerweise Absolutdrucksensor) Eine durch die Einbaulage des Messgeräts resultierende Druckverschiebung kann durch den Lageabgleich korrigiert werden. Die Druckdifferenz zwischen Null (Sollwert) und gemessenem Druck muss bekannt sein.
  • Seite 32 Inbetriebnahme Cerabar PMP23 IO-Link Voraussetzung Automatische Übernahme des anliegenden Druckwertes als Nullpunkt. Zur Korrektur der Einbaulage und einer möglichen Nullpunktdrift ist ein Offset (Parallel- verschiebung der Sensorkennlinie) möglich. Der übernommene Wert des Parameters wird vom "Rohmesswert" abgezogen. Die Forderung eine Nullpunktverschiebung ohne Verände- rung der Messspanne durchführen zu können, wird mit dem Offset erfüllt.

  • Seite 33: Prozessüberwachung Parametrieren

    Cerabar PMP23 IO-Link Inbetriebnahme Prozessüberwachung parametrieren Für die Überwachung des Prozesses kann ein Druckbereich festgelegt werden, der vom Grenzschalter überwacht wird. Beide Überwachungsvarianten werden nachfolgend beschrieben. Durch die Überwachungsfunktion wird ermöglicht, für den Prozess optimale Bereiche (mit hohen Ausbeuten o.ä.) zu definieren und vom Grenzschalter überwachen zu lassen.

  • Seite 34: Prozessüberwachung Analog (4...20 Ma Ausgang)

    Inbetriebnahme Cerabar PMP23 IO-Link 9.5.3 Prozessüberwachung analog (4…20 mA Ausgang) • Der Signalbereich 3,8…20,5 mA wird gemäß NAMUR NE 43 gesteuert. • Ausnahmen sind Alarm Strom und Stromsimulation: • Wird die definierte Grenze überschritten, misst das Gerät linear weiter. Der Ausgangs- strom steigt bis 20,5 mA linear an und hält den Wert, bis der Messwert wieder unter...
  • Seite 35 Cerabar PMP23 IO-Link Inbetriebnahme Auswahl Keine Auswahl. Werte sind frei editierbar. Werkseinstellung Obere Messgrenze bzw. gemäß den Bestellangaben. Pressure applied for 4mA (GTL) Navigation Parameter → Application → Current output → Pressure applied for 4mA (GTL) Beschreibung Automatische Übernahme des anliegenden Druckwertes für das 4 mA Stromsignal.

  • Seite 36: Anwendungsbeispiele

    Inbetriebnahme Cerabar PMP23 IO-Link Anwendungsbeispiele 9.7.1 Kompressorsteuerung mit Two-Point Mode Beispiel: Der Kompressor wird gestartet, wenn der Druck einen bestimmten Wert unter- schreitet. Der Kompressor wird abgeschaltet, wenn ein bestimmter Wert überschritten wird. 1. Schaltpunkt auf 2 bar (29 psi)einstellen 2.

  • Seite 37: Diagnose Und Störungsbehebung

    Cerabar PMP23 IO-Link Diagnose und Störungsbehebung Diagnose und Störungsbehebung 10.1 Fehlersuche Liegt im Gerät eine unzulässige Gerätekonfiguration vor, wechselt das Gerät in den Fehler- modus. Beispiel: • Über IO-Link wird die Diagnosemeldung "C485" ausgegeben. • Das Gerät befindet sich im Simulationmodus.

  • Seite 38: Diagnoseereignisse

    Diagnose und Störungsbehebung Cerabar PMP23 IO-Link 10.2 Diagnoseereignisse 10.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung über IO-Link ausgegeben. Statussignale In der Tabelle (Kapitel "Liste der Diagnoseereignisse") sind die Meldungen aufgeführt, die auftreten können. Der Parameter Actual Diagnostic (STA) zeigt die Meldung mit der höch- sten Priorität an.

  • Seite 39: Übersicht Zu Den Diagnoseereignissen

    Cerabar PMP23 IO-Link Diagnose und Störungsbehebung 10.2.2 Übersicht zu den Diagnoseereignissen Statussig- Diagnosever- EventCode Ereignistext Ursache Behebungsmaßnahme nal/ halten Diagnoseer- eignis S140 Warnung 0x180F Sensor signal out- Über- bzw. Unterdruck steht an Gerät im spezifizierten Messbereich betrei- side of permitted...

  • Seite 40: Verhalten Des Gerätes Bei Störung

    Diagnose und Störungsbehebung Cerabar PMP23 IO-Link Statussig- Diagnosever- EventCode Ereignistext Ursache Behebungsmaßnahme nal/ halten Diagnoseer- eignis S971 Warnung 0x1811 Measured value is Der Strom liegt außerhalb des Gerät innerhalb der eingestellten Mess- outside sensor range erlaubten Bereiches 3,8...20,5 mA. spanne betreiben Der anliegende Druck liegt außer-...

  • Seite 41: Rücksetzen Auf Werkeinstellung (Reset)

    Cerabar PMP23 IO-Link Wartung Änderung des Fehlerverhaltens Nach schreiben in das Gerät von MAX nach MIN sofort aktiv von MIN nach MAX sofort aktiv 10.4.1 Alarm Strom Bezeichnung Option Eingestellt min. Alarm Strom Produktkonfigurator Bestellmerkmal "Dienstleistung" 10.5 Rücksetzen auf Werkeinstellung (Reset) Siehe Parameterbeschreibung Reset to factory settings (RES) →...

  • Seite 42: Reparatur

    Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberüh- rend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorge- hensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite www.services.endress.com/return-material...

  • Seite 43: Übersicht Bedienmenü

    Cerabar PMP23 IO-Link Übersicht Bedienmenü Übersicht Bedienmenü Abhängig von der Parametrierung sind nicht alle Untermenüs und Parameter verfüg- bar. Einzelheiten dazu sind bei der Beschreibung der Parameter jeweils unter der Kategorie "Voraussetzung" angegeben. 13.1 Ohne Smart Sensor Profil IO-Link Ebene 1...

  • Seite 44: Mit Smart Sensor Profil

    Übersicht Bedienmenü Cerabar PMP23 IO-Link IO-Link Ebene 1 Ebene 2 Ebene 3 Details Device Access Locks.Data Storage Lock Observation Pressure →  65 Switch State Output (OU1) →  65 13.2 Mit Smart Sensor Profil IO-Link Ebene 1 Ebene 2...
  • Seite 45 Cerabar PMP23 IO-Link Übersicht Bedienmenü IO-Link Ebene 1 Ebene 2 Ebene 3 Details SSC1.1 Config. Logic →  59 SSC1.1 Config. Mode →  59 SSC1.1 Config. Hyst. →  60 Switching delay time, output 1 →  60 (dS1) Switchback delay time, output 1 →...

  • Seite 46: Beschreibung Der Geräteparame

    Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Beschreibung der Geräteparameter 14.1 Identification Extended Ordercode Navigation Identification → extended Ordercode Beschreibung Dient der Wiederbeschaffung des Geräts. Anzeige der erweiterten Bestellnummer (max. 60 alphanumerische Zeichen). Werkseinstellung gemäß Bestellangaben ENP_VERSION Navigation Identification → ENP_VERSION...

  • Seite 47: Diagnose

    Cerabar PMP23 IO-Link Beschreibung der Geräteparameter 14.2 Diagnose Device Status Nur mit Smart Sensor Profil Navigation Diagnosis → Diagnosis → Device Status Beschreibung Aktueller Gerätezustand Auswahl • 0 = Gerät ist OK • 1 = Wartung erforderlich • 2 = Außerhalb der Spezifikation •...

  • Seite 48: Navigation

    Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Beschreibung Die Simulation wirkt sich nur auf die Prozessdaten und nicht auf den physischen Schalt- ausgang aus. Ist eine Simulation aktiv, wird eine entsprechende Warnung ausgegeben, damit offensichtlich wird, dass sich das Gerät im Simulationsmodus befindet. Eine War- nung wird über IO-Link kommuniziert (C485 - Simulation aktiv).

  • Seite 49: Parameter

    Cerabar PMP23 IO-Link Beschreibung der Geräteparameter 14.3 Parameter 14.3.1 Application Sensor Operating Mode (FUNC) Navigation Parameter → Application → Sensor → Operating Mode (FUNC) Beschreibung Aktiviert das gewünschte Verhalten des Ausgang 2 (nicht IO-Link Ausgang) Auswahl Auswahl: • OFF • 4-20 mA (I)
  • Seite 50 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Voraussetzung Zur Korrektur der Einbaulage und einer möglichen Nullpunktdrift ist ein Offset (Parallel- verschiebung der Sensorkennlinie) möglich. Der eingestellte Wert des Parameters wird vom „Rohmesswert“ abgezogen. Die Forderung eine Nullpunktverschiebung ohne Verän- derung der Messspanne durchführen zu können, wird mit dem Offset erfüllt.
  • Seite 51 Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Beispiel 1 • Messwert = 0,002 bar (0,029 psi) • Über den Parameter Zero point adoption (GTZ) korrigieren Sie den Messwert mit dem Wert, z.B. 0,002 bar (0,029 psi). D.h. Sie weisen dem anliegenden Druck den Wert 0 bar (0 psi) zu.
  • Seite 52 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Current output Value for 4 mA (STL) Navigation Parameter → Application → Current output → Value for 4 mA (STL) Beschreibung Zuweisung des Druckwertes, welcher dem 4 mA Wert entsprechen soll. Eine Invertierung des Stromausganges ist möglich. Dies geschieht durch die Zuordnung des Druckmessendes zum unteren Messstrom.

  • Seite 53: Beschreibung

    Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Beschreibung Automatische Übernahme des anliegenden Druckwertes für das 4 mA Stromsignal. Parameter, bei dem der Strombereich einem beliebigen Ausschnitt des Nennbereichs zuge- ordnet werden kann. Dies geschieht durch Zuordnung von Druckmessanfang zu unterem und Druckmessende zu oberem Messstrom.

  • Seite 54: Werkseinstellung

    Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Beschreibung Das Gerät zeigt Warnungen und Störungen an. Dies erfolgt via IO-Link über die im Gerät gespeicherte Diagnosemeldung. Alle Diagnosen des Gerätes dienen nur der Information des Benutzers und keiner Sicherheitsfunktion. Die vom Messgerät diagnostizierten Fehler werden via IO-Link entsprechend der NE107 ausgegeben.
  • Seite 55 Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Switch output 1 Verhalten des Schaltausgangs Switch point value / Upper value for pressure window, output 1 (SP1 / FH1) Switchback point value / Lower value for pressure window, output 1 (RP1 / FL1)
  • Seite 56 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Voraussetzung Folgende Funktionen sind nur verfügbar, wenn der Schaltausgang (Output 1 (Ou1)) auf Window festgelegt wurde. Beschreibung Verhalten Die Fenster-Funktion wird mit Hilfe der Parameter FH1 und FL1 realisiert. Da die Einstel- FH1 / FL1 lungen der Parameter voneinander abhängig sind, wurde die Beschreibung der Parameter...
  • Seite 57 Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Switching delay Switching delay time, output 1 (dS1) Switchback delay time, output 1 (dR1) Hinweis Die Funktion Schaltverzögerungszeit/Rückschaltverzögerungszeit wird mit Hilfe der Para- meter dS1 und dR1 realisiert. Da die Einstellungen der Parameter voneinander abhängig sind, wurde die Beschreibung der Parameter zusammengefasst.
  • Seite 58 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Werkseinstellung Output 1 (OU1) Ohne Smart Sensor Profil Navigation Parameter → Application → Switch output 1 → Output 1 (OU1) Beschreibung • Hysteresis normally open (HNO): Der Schaltausgang wird als Schließer mit Hystereseeigenschaft festgelegt.
  • Seite 59 Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Navigation Parameter → Teach → Single Value → Teach SP2 Beschreibung Systembefehl (Wert 66) "Schaltpunkt 2 einlernen" Teach Result State Navigation Parameter → Teach → Single Value → Teach Result State Beschreibung Ergebnis des ausgelösten Systembefehls Switching Signal Channels Switching Signal Channel 1.1...
  • Seite 60 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Beschreibung Modul des Schaltsignals SSC1.1 des Drucks Auswahl • 0 = Deactivated • 1 = Single point • 2 = Window • 3 = Two-point Werkseinstellung SSC1.1 Config. Hyst. Navigation Parameter → Signal Switching Channels 1.1 → SSC1.1 Config. Hyst.
  • Seite 61 Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Navigation Parameter → Signal Switching Channels 1.2 → SSC1.2 Param. SP1 Beschreibung Schaltpunkt 1 des Schaltsignals SSC1.2 des Drucks Auswahl Keine Auswahl. Werte sind frei editierbar. SSC1.2 Param. SP2 Navigation Parameter → Signal Switching Channels 1.2 → SSC1.2 Param. SP2 Beschreibung Schaltpunkt 2 des Schaltsignals SSC1.2 des Drucks...
  • Seite 62 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link Switching delay time, output 2 (dS2) Navigation Parameter → Signal Switching Channels 1.2 → Switching delay time, output 2 (dS2) Beschreibung Um das Ein- und Ausschalten bei Werten um den Schaltpunkt zu verhindern, kann eine Verzögerung der jeweiligen Punkte in einem Bereich von 0 …...
  • Seite 63 Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Teach Single Value Teach Select Navigation Parameter → Teach → Single Value → Teach Select Beschreibung Auswahl des einzulernenden Schaltsignals Auswahl • 0 = Default Channel = SSC1.1 Pressure • 1 = SSC1.1 Pressure •...
  • Seite 64 Beschreibung der Geräteparameter Cerabar PMP23 IO-Link 14.3.2 System HI Max value (maximum indicator) Navigation Parameter → System → Device Management → HI Max value (maximum indicator) Beschreibung Dieser Parameter dient als Schleppzeiger-Funktion und erlaubt rückwirkend den größten gemessenen Wert für Druck abzufragen.

  • Seite 65: Observation

    Cerabar PMP23 IO-Link Beschreibung der Geräteparameter Beschreibung Zähler, welcher die Anzahl der Parameteränderungen anzeigt. Back-to-box Navigation Parameter → System → Device Management → Back-to-box Beschreibung Total-Reset (IO-Link), dieser Code setzt alle Parameter zurück, außer: • Revision-counter • Schleppzeiger Eine eventuell laufende Simulation wird beendet, es wird der "F419" angezeigt und es ist ein manueller Neustart erforderlich.

  • Seite 66: Zubehör

    Zubehör Cerabar PMP23 IO-Link Zubehör 15.1 Einschweißadapter Für den Einbau in Behältern oder Rohrleitungen stehen verschiedene Einschweißadapter zur Verfügung. Gerät Beschreibung Option Bestellnummer PMP23 Einschweißadapter M24, d=65, 316L 71041381 PMP23 Einschweißadapter M24, d=65, 316L 3.1 EN10204-3.1 71041383 Material, Abnahmeprüfzeugnis PMP23 Einschweißadapter G1, 316L, Dichtkonus Metall...

  • Seite 67: Frontbündige Rohranschlüsse M24

    Cerabar PMP23 IO-Link Zubehör 15.3 Frontbündige Rohranschlüsse M24 Gerät Beschreibung Option PMP23 Rohranschluss DN25 DIN11866, einschweissbar, frontbündig, für Geräte mit M24 Anschluss PMP23 Rohranschluss DN25 DIN11866, Clamp DIN32676, frontbündig, für Geräte mit M24 Anschluss PMP23 Rohranschluss DN32 DIN11866, einschweissbar, frontbündig, für Geräte mit M24 Anschluss PMP23 Rohranschluss DN32 DIN11866, Clamp DIN32676, frontbündig, für Geräte mit M24 Anschluss...
  • Seite 68 Zubehör Cerabar PMP23 IO-Link Stecker Schutzart Material Option Bestellnum- M12 90 Grad IP67 • Überwurfmutter: GD Zn/Ni 71114212 (Selbstkonfektionierbarer Anschluss • Griffkörper: PBT an Stecker M12) • Dichtung: NBR A0024478 M12 90 Grad IP69 • Überwurfmutter: 316L (1.4435) 52024216 mit 5m (16 ft) Kabel •...

  • Seite 69: Stichwortverzeichnis

    Cerabar PMP23 IO-Link Stichwortverzeichnis Stichwortverzeichnis Actual Diagnostics (STA) ..... . 47 Konfiguration einer Druckmessung ....29 Alarm current (FCU) .
  • Seite 70 Stichwortverzeichnis Cerabar PMP23 IO-Link Teach Select ......58, 63 Teach SP1 ......58, 63 Teach SP2 .
