Mesure de la résistance d'isolement du câble réseau, du
moteur et de son câblage
Cf. figure H.
Avant de raccorder le câble réseau au variateur, mesurez sa résistance d'isolement
conformément à la réglementation locale.
Mettez à la terre le blindage du câble moteur du côté moteur. Pour minimiser les
interférences, effectuez une reprise de masse sur 360° à l'entrée des câbles ou faites
une queue de cochon aussi courte que possible.
Mesurez la résistance d'isolement du moteur et de son câblage lorsqu'il est sectionné
du variateur. Mesurez la résistance d'isolement du câble moteur entre chaque phase
et la terre de protection (PE) avec une tension de mesure de 1000 Vc.c. Les valeurs
mesurées sur un moteur ABB doivent être supérieures à 100 Mohm (valeur de référence
à 25 °C ou 77 °F). Pour la résistance d'isolement des autres moteurs, prière de consulter
les consignes du fabricant.
N.B. : La présence d'humidité à l'intérieur de l'enveloppe du moteur réduit sa résistance
d'isolement. Si vous soupçonnez la présence d'humidité, séchez le moteur et
recommencez la mesure.
FR – Consignes d'installation 105

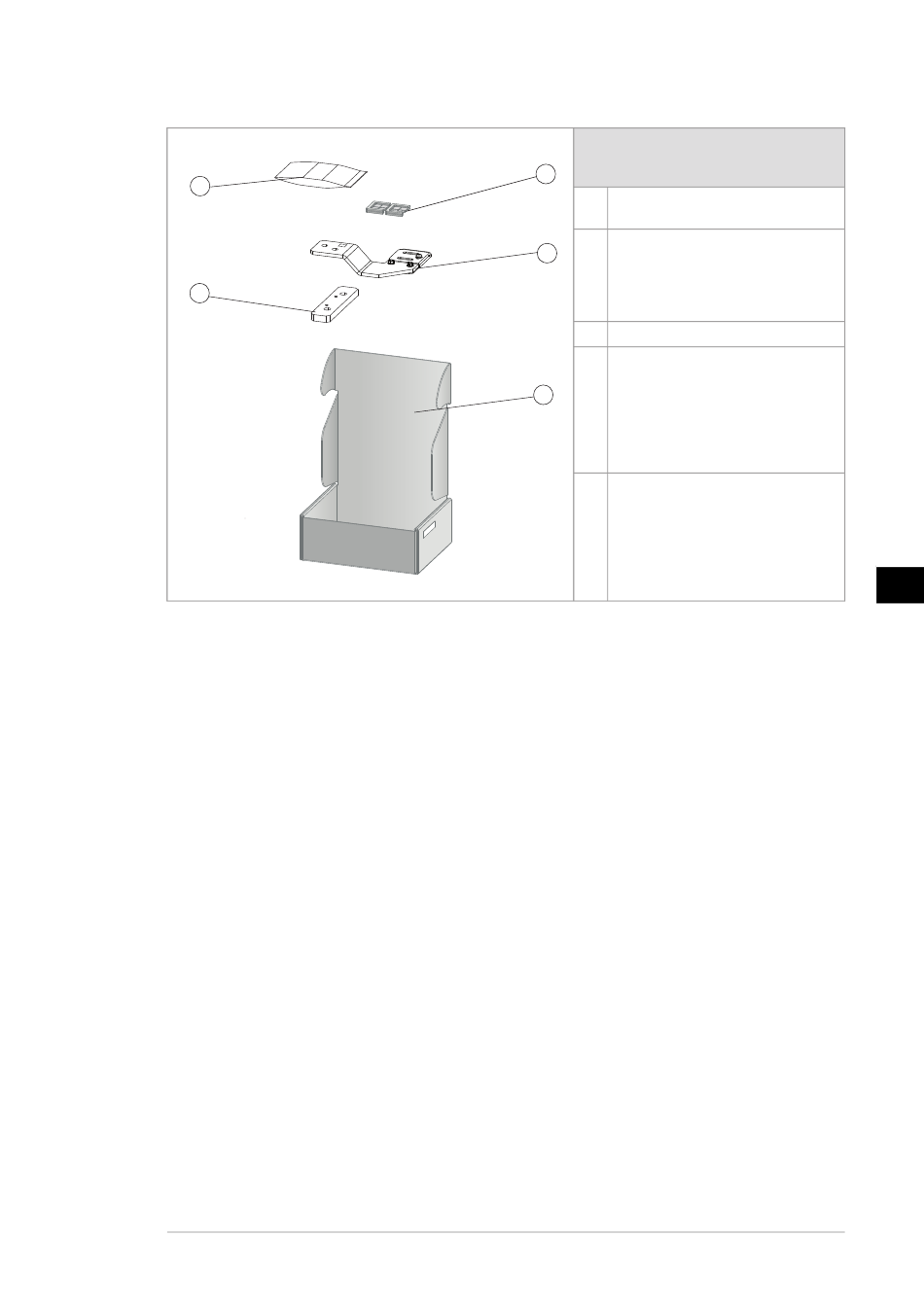

Contenu de la boîte avec les acces-
soires : Kit d'assemblage
2
3AXD50000453900
1 Visserie (entretoises pour le mon-
tage du module FSO incluses)
2 Passe-câbles en caoutchouc pour
3
les trous d'entrée des câbles de
l'unité de commande percés dans le
capot avant central du module varia-
teur
3 Fixation pour l'armoire Rittal VX25
4 Équerre pour fixer le module varia-
teur par le haut (3AUA0000096082).
5 La patte de fixation assure un déga-
gement permettant la circulation de
l'air de refroidissement, et évite au-
ssi que les vis de fixation du module
variateur frottent contre la plaque.
5 Boîte en carton
3AXD50000453894
