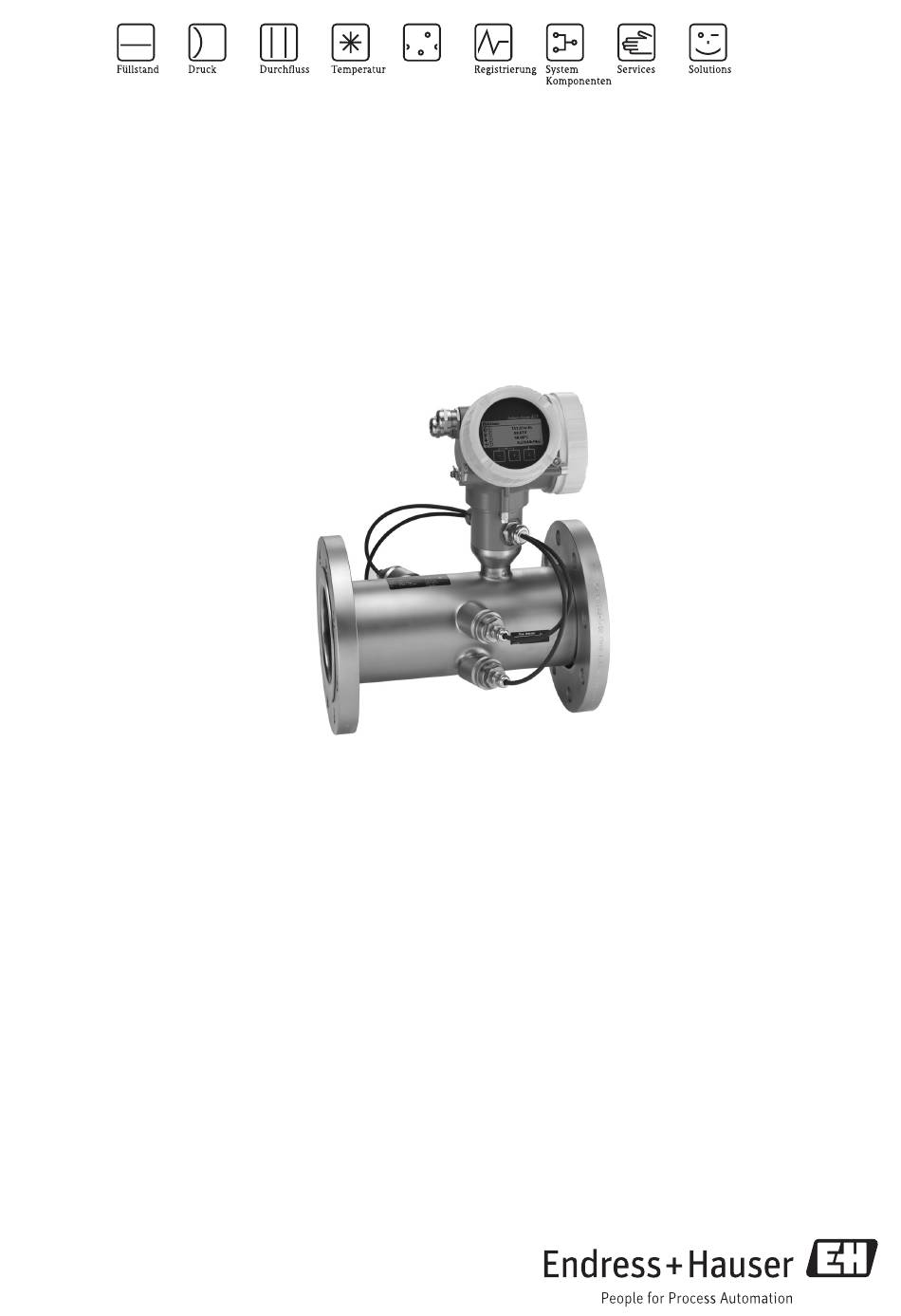

Technische Information
Proline Prosonic Flow B 200
Ultraschall-Durchfluss-Messsystem
Das Gerät für genaue, zuverlässige Biogasmessung unter wech-
selnden Prozessbedingungen
Anwendungsbereich
• Sichere Messung von feuchtem Biogas, Faulgas und
Deponiegas, auch bei schwankender Gaszusammen-
setzung und unter geringem Prozessdruck sowie
niedrigen Fließgeschwindigkeiten.
• Das Ultraschall-Messprinzip wird nicht von der Gas-
zusammensetzung beeinflusst.
Geräteeigenschaften:
• Messstofftemperatur: 0...80 °C (32...176 °F)
• Prozessdruck: Max. 10 bar (145 psi)
• Nennweite: DN 50...200 (2...8")
• Messgenauigkeit:
– Volumenfluss: ±1,5 % v.M.
– Methan: ±2 % abs. (optional)
• Zweileiter-Umformer aus Aluminium oder rostfreiem
Stahl
• Grafische Vor-Ort-Anzeige mit Bedienung von außen
(Touch Control)
• Kommunikation via 4-20 mA HART
• Weltweit gültige Ex-Zulassungen: ATEX, IECEx,
CSA
, NEPSI (Eigensicherheit oder druckfester
C
US
Kapselung)
TI01018D/06/DE/02.12
71196567
Analyse
Ihre Vorteile
Kombiniert Biogasmessung für ein breites Anwendungs-
spektrum und optional integrierte Echtzeiterfassung des
Biogas-Methananteils mit echter Zweileitertechnologie.
Planung - richtige Produktselektion
Mit Applicator einfach und sicher das Messgerät für alle
Anwendungen auswählen und auslegen
Installation - einfach und effizient
• Kurze Ein- und Auslaufstrecken
• Reduzierter Verdrahtungsaufwand durch Zweileiter-
technologie
Inbetriebnahme - sicher und intuitiv
Geführte Parametrierung - "Make-it-run"-Wizards
Betrieb - erhöhte Verfügbarkeit der Messung
• Multivariable Messung: Volumenfluss und optional
Methananteil und Temperatur
• Kein Druckverlust
• Diagnosefähigkeit
• Automatische Datenwiederherstellung durch Histo-
ROM
Kosteneffizientes Life Cycle Management durch W@M
