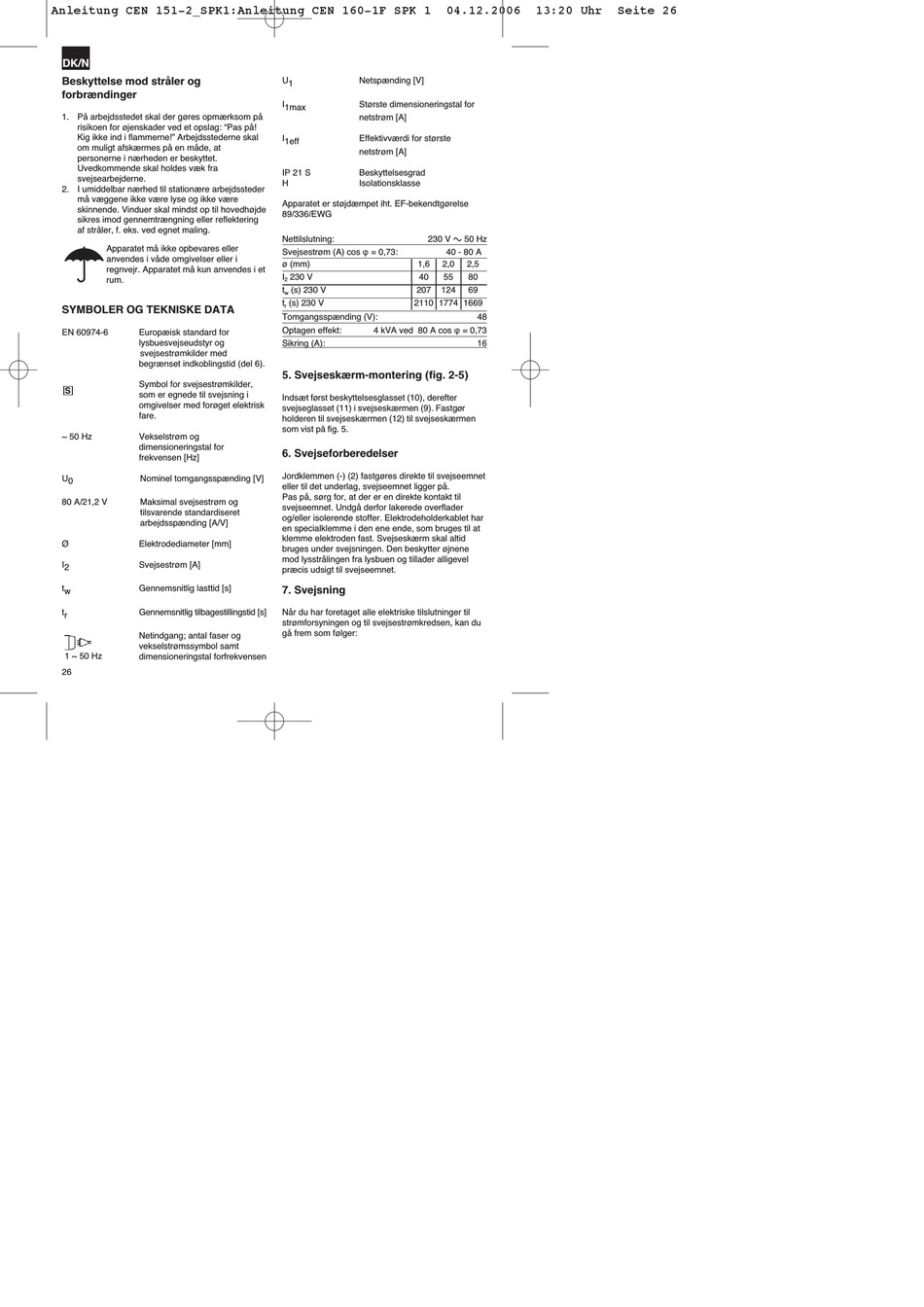

DK/N
Beskyttelse mod stråler og
forbrændinger
1. På arbejdsstedet skal der gøres opmærksom på
risikoen for øjenskader ved et opslag: "Pas på!
Kig ikke ind i flammerne!" Arbejdsstederne skal
om muligt afskærmes på en måde, at
personerne i nærheden er beskyttet.
Uvedkommende skal holdes væk fra
svejsearbejderne.
2. I umiddelbar nærhed til stationære arbejdssteder
må væggene ikke være lyse og ikke være
skinnende. Vinduer skal mindst op til hovedhøjde
sikres imod gennemtrængning eller reflektering
af stråler, f. eks. ved egnet maling.
Apparatet må ikke opbevares eller
anvendes i våde omgivelser eller i
regnvejr. Apparatet må kun anvendes i et
rum.
SYMBOLER OG TEKNISKE DATA
EN 60974-6 Europæisk standard for
lysbuesvejseudstyr og
svejsestrømkilder med
begrænset indkoblingstid (del 6).
Symbol for svejsestrømkilder,
S
som er egnede til svejsning i
omgivelser med forøget elektrisk
fare.
~ 50 Hz Vekselstrøm og
dimensioneringstal for
frekvensen [Hz]
U 0 Nominel tomgangsspænding [V]
80 A/21,2 V Maksimal svejsestrøm og
tilsvarende standardiseret
arbejdsspænding [A/V]
Ø Elektrodediameter [mm]
I 2 Svejsestrøm [A]
t w Gennemsnitlig lasttid [s]
t r Gennemsnitlig tilbagestillingstid [s]
Netindgang; antal faser og
vekselstrømssymbol samt
1 ~ 50 Hz
dimensioneringstal forfrekvensen
26
04.12.2006
U 1 Netspænding [V]
I 1max Største dimensioneringstal for
netstrøm [A]
I 1eff Effektivværdi for største
netstrøm [A]
IP 21 S Beskyttelsesgrad
H Isolationsklasse
Apparatet er støjdæmpet iht. EF-bekendtgørelse
89/336/EWG
Nettilslutning: 230 V
Svejsestrøm (A) cos Ê = 0,73: 40 - 80 A
ø (mm) 1,6 2,0
I 230 V 40 55
2
t (s) 230 V 207 124
w
t (s) 230 V 2110 1774 1669
r
Tomgangsspænding (V):
Optagen effekt: 4 kVA ved 80 A cos Ê = 0,73
Sikring (A):
5. Svejseskærm-montering (fig. 2-5)
Indsæt først beskyttelsesglasset (10), derefter
svejseglasset (11) i svejseskærmen (9). Fastgør
holderen til svejseskærmen (12) til svejseskærmen
som vist på fig. 5.
6. Svejseforberedelser
Jordklemmen (-) (2) fastgøres direkte til svejseemnet
eller til det underlag, svejseemnet ligger på.
Pas på, sørg for, at der er en direkte kontakt til
svejseemnet. Undgå derfor lakerede overflader
og/eller isolerende stoffer. Elektrodeholderkablet har
en specialklemme i den ene ende, som bruges til at
klemme elektroden fast. Svejseskærm skal altid
bruges under svejsningen. Den beskytter øjnene
mod lysstrålingen fra lysbuen og tillader alligevel
præcis udsigt til svejseemnet.
7. Svejsning
Når du har foretaget alle elektriske tilslutninger til
strømforsyningen og til svejsestrømkredsen, kan du
gå frem som følger:
13:20 Uhr Seite 26
50 Hz
2,5
80
69
48
16
