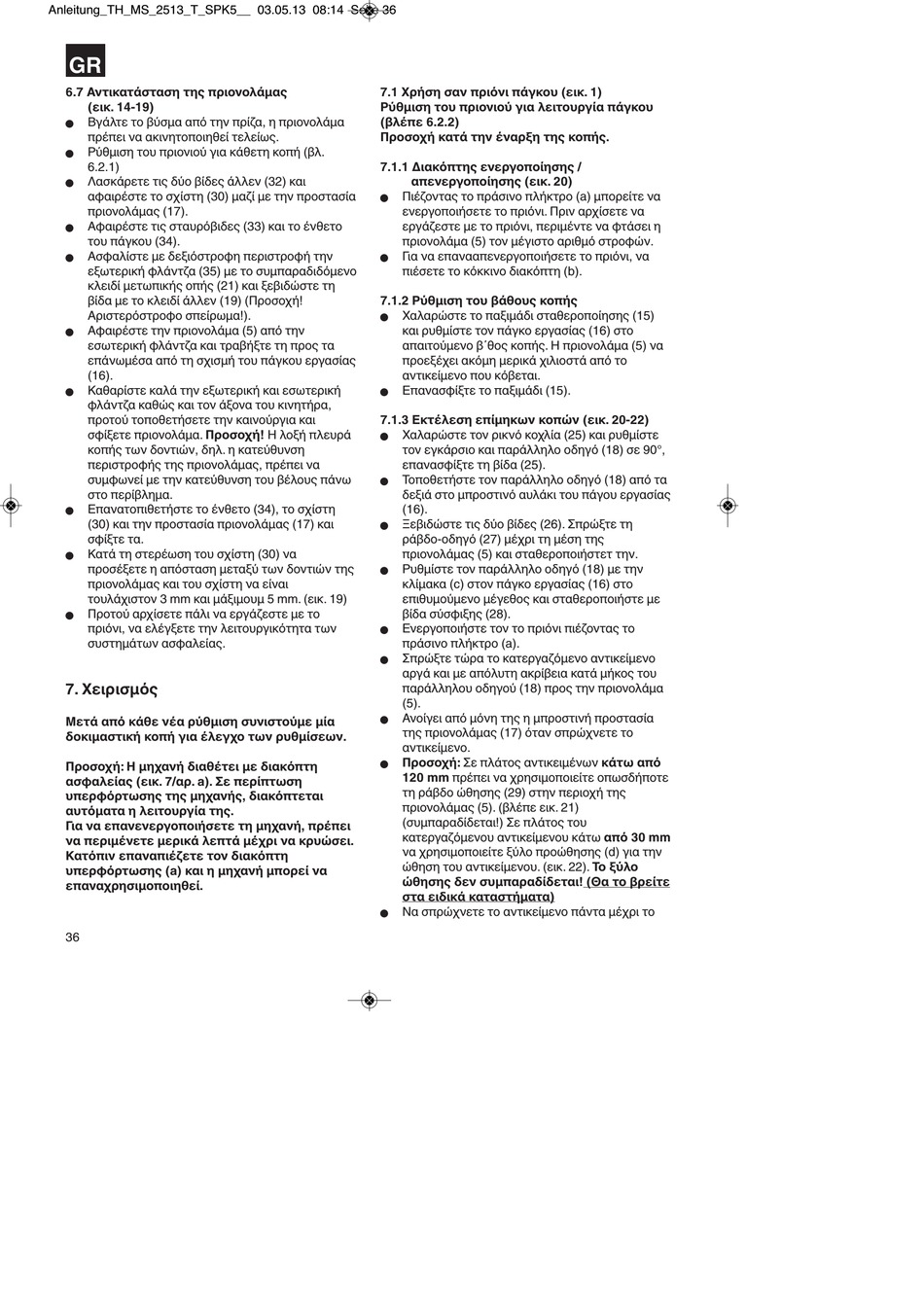

GR
6.7 Αντικατάσταση της πριονολάμας
(εικ. 14-19)
Βγάλτε το βύσμα από την πρίζα, η πριονολάμα
n
πρέπει να ακινητοποιηθεί τελείως.
Ρύθμιση του πριονιού για κάθετη κοπή (βλ.
n
6.2.1)
Λασκάρετε τις δύο βίδες άλλεν (32) και
n
αφαιρέστε το σχίστη (30) μαζί με την προστασία
πριονολάμας (17).
Αφαιρέστε τις σταυρόβιδες (33) και το ένθετο
n
του πάγκου (34).
Ασφαλίστε με δεξιόστροφη περιστροφή την
n
εξωτερική φλάντζα (35) με το συμπαραδιδόμενο
κλειδί μετωπικής οπής (21) και ξεβιδώστε τη
βίδα με το κλειδί άλλεν (19) (Προσοχή!
Αριστερόστροφο σπείρωμα!).
Αφαιρέστε την πριονολάμα (5) από την
n
εσωτερική φλάντζα και τραβήξτε τη προς τα
επάνωμέσα από τη σχισμή του πάγκου εργασίας
(16).
Καθαρίστε καλά την εξωτερική και εσωτερική
n
φλάντζα καθώς και τον άξονα του κινητήρα,
προτού τοποθετήσετε την καινούργια και
σφίξετε πριονολάμα. Προσοχή! Η λοξή πλευρά
κοπής των δοντιών, δηλ. η κατεύθυνση
περιστροφής της πριονολάμας, πρέπει να
συμφωνεί με την κατεύθυνση του βέλους πάνω
στο περίβλημα.
Επανατοπιθετήστε το ένθετο (34), το σχίστη
n
(30) και την προστασία πριονολάμας (17) και
σφίξτε τα.
Κατά τη στερέωση του σχίστη (30) να
n
προσέξετε η απόσταση μεταξύ των δοντιών της
πριονολάμας και του σχίστη να είναι
τουλάχιστον 3 mm και μάξιμουμ 5 mm. (εικ. 19)
Προτού αρχίσετε πάλι να εργάζεστε με το
n
πριόνι, να ελέγξετε την λειτουργικότητα των
συστημάτων ασφαλείας.
7. Χειρισμός
Μετά από κάθε νέα ρύθμιση συνιστούμε μία
δοκιμαστική κοπή για έλεγχο των ρυθμίσεων.
Προσοχή: Η μηχανή διαθέτει με διακόπτη
ασφαλείας (εικ. 7/αρ. a). Σε περίπτωση
υπερφόρτωσης της μηχανής, διακόπτεται
αυτόματα η λειτουργία της.
Για να επανενεργοποιήσετε τη μηχανή, πρέπει
να περιμένετε μερικά λεπτά μέχρι να κρυώσει.
Κατόπιν επαναπιέζετε τον διακόπτη
υπερφόρτωσης (a) και η μηχανή μπορεί να
επαναχρησιμοποιηθεί.
36
7.1 Χρήση σαν πριόνι πάγκου (εικ. 1)
Ρύθμιση του πριονιού για λειτουργία πάγκου
(βλέπε 6.2.2)
Προσοχή κατά την έναρξη της κοπής.
7.1.1 Διακόπτης ενεργοποίησης /
απενεργοποίησης (εικ. 20)
Πιέζοντας το πράσινο πλήκτρο (a) μπορείτε να
n
ενεργοποιήσετε το πριόνι. Πριν αρχίσετε να
εργάζεστε με το πριόνι, περιμέντε να φτάσει η
πριονολάμα (5) τον μέγιστο αριθμό στροφών.
Για να επανααπενεργοποιήσετε το πριόνι, να
n
πιέσετε το κόκκινο διακόπτη (b).
7.1.2 Ρύθμιση του βάθους κοπής
Χαλαρώστε το παξιμάδι σταθεροποίησης (15)
n
και ρυθμίστε τον πάγκο εργασίας (16) στο
απαιτούμενο β΄θος κοπής. Η πριονολάμα (5) να
προεξέχει ακόμη μερικά χιλιοστά από το
αντικείμενο που κόβεται.
Επανασφίξτε το παξιμάδι (15).
n
7.1.3 Εκτέλεση επίμηκων κοπών (εικ. 20-22)
Χαλαρώστε τον ρικνό κοχλία (25) και ρυθμίστε
n
τον εγκάρσιο και παράλληλο οδηγό (18) σε 90°,
επανασφίξτε τη βίδα (25).
Τοποθετήστε τον παράλληλο οδηγό (18) από τα
n
δεξιά στο μπροστινό αυλάκι του πάγου εργασίας
(16).
Ξεβιδώστε τις δύο βίδες (26). Σπρώξτε τη
n
ράβδο-οδηγό (27) μέχρι τη μέση της
πριονολάμας (5) και σταθεροποιήστετ την.
Ρυθμίστε τον παράλληλο οδηγό (18) με την
n
κλίμακα (c) στον πάγκο εργασίας (16) στο
επιθυμούμενο μέγεθος και σταθεροποιήστε με
βίδα σύσφιξης (28).
Ενεργοποιήστε τον το πριόνι πιέζοντας το
n
πράσινο πλήκτρο (a).
Σπρώξτε τώρα το κατεργαζόμενο αντικείμενο
n
αργά και με απόλυτη ακρίβεια κατά μήκος του
παράλληλου οδηγού (18) προς την πριονολάμα
(5).
Ανοίγει από μόνη της η μπροστινή προστασία
n
της πριονολάμας (17) όταν σπρώχνετε το
αντικείμενο.
Προσοχή: Σε πλάτος αντικειμένων κάτω από
n
120 mm πρέπει να χρησιμοποιείτε οπωσδήποτε
τη ράβδο ώθησης (29) στην περιοχή της
πριονολάμας (5). (βλέπε εικ. 21)
(συμπαραδίδεται!) Σε πλάτος του
κατεργαζόμενου αντικείμενου κάτω από 30 mm
να χρησιμοποιείτε ξύλο προώθησης (d) για την
ώθηση του αντικείμενου. (εικ. 22). Το ξύλο
ώθησης δεν συμπαραδίδεται! (Θα το βρείτε
στα ειδικά καταστήματα)
Να σπρώχνετε το αντικείμενο πάντα μέχρι το
n
