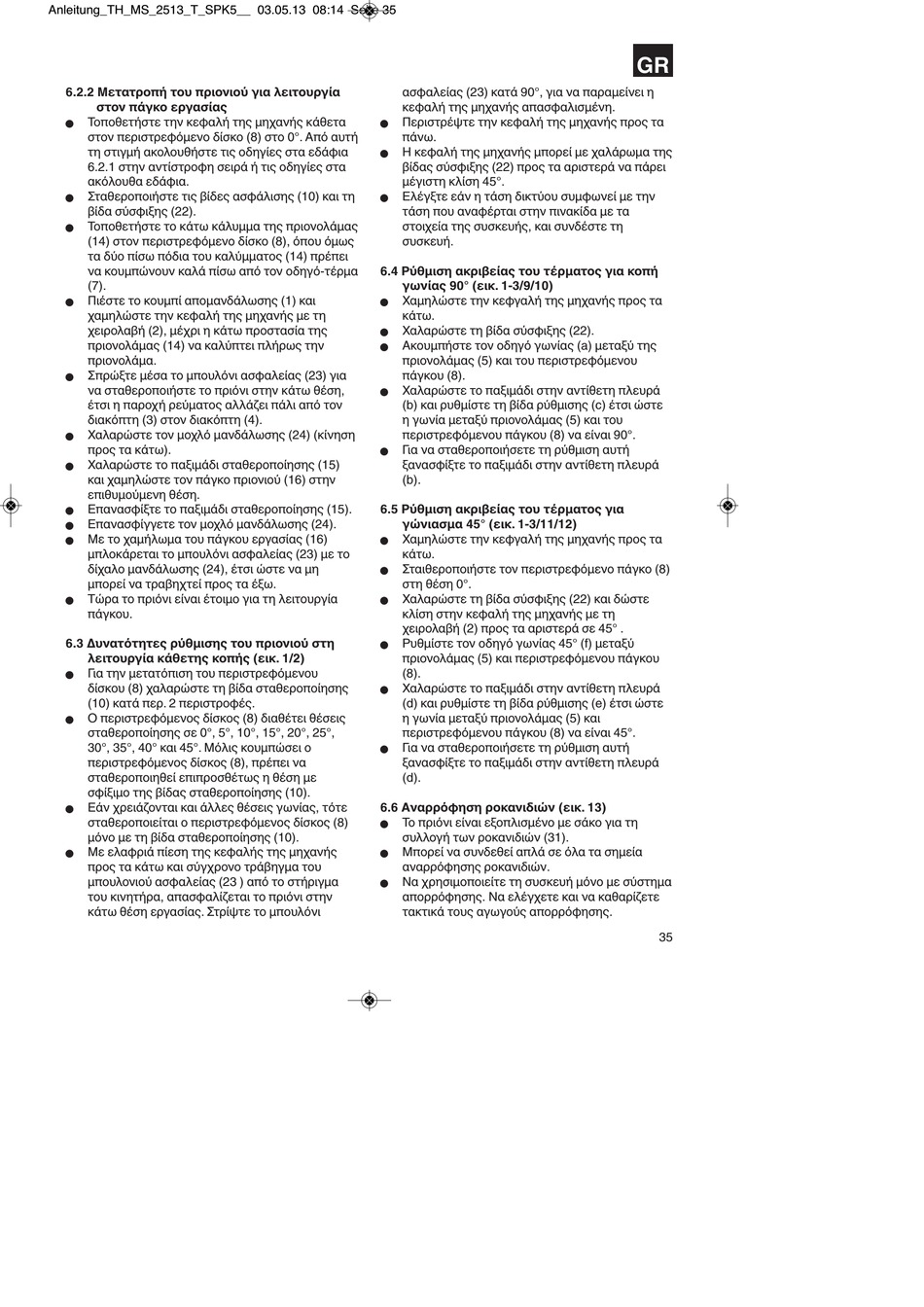

6.2.2 Μετατροπή του πριονιού για λειτουργία
στον πάγκο εργασίας
Τοποθετήστε την κεφαλή της μηχανής κάθετα
n
στον περιστρεφόμενο δίσκο (8) στο 0°. Από αυτή
τη στιγμή ακολουθήστε τις οδηγίες στα εδάφια
6.2.1 στην αντίστροφη σειρά ή τις οδηγίες στα
ακόλουθα εδάφια.
Σταθεροποιήστε τις βίδες ασφάλισης (10) και τη
n
βίδα σύσφιξης (22).
Τοποθετήστε το κάτω κάλυμμα της πριονολάμας
n
(14) στον περιστρεφόμενο δίσκο (8), όπου όμως
τα δύο πίσω πόδια του καλύμματος (14) πρέπει
να κουμπώνουν καλά πίσω από τον οδηγό-τέρμα
(7).
Πιέστε το κουμπί απομανδάλωσης (1) και
n
χαμηλώστε την κεφαλή της μηχανής με τη
χειρολαβή (2), μέχρι η κάτω προστασία της
πριονολάμας (14) να καλύπτει πλήρως την
πριονολάμα.
Σπρώξτε μέσα το μπουλόνι ασφαλείας (23) για
n
να σταθεροποιήστε το πριόνι στην κάτω θέση,
έτσι η παροχή ρεύματος αλλάζει πάλι από τον
διακόπτη (3) στον διακόπτη (4).
Χαλαρώστε τον μοχλό μανδάλωσης (24) (κίνηση
n
προς τα κάτω).
Χαλαρώστε το παξιμάδι σταθεροποίησης (15)
n
και χαμηλώστε τον πάγκο πριονιού (16) στην
επιθυμούμενη θέση.
Επανασφίξτε το παξιμάδι σταθεροποίησης (15).
n
Επανασφίγγετε τον μοχλό μανδάλωσης (24).
n
Με το χαμήλωμα του πάγκου εργασίας (16)
n
μπλοκάρεται το μπουλόνι ασφαλείας (23) με το
δίχαλο μανδάλωσης (24), έτσι ώστε να μη
μπορεί να τραβηχτεί προς τα έξω.
Τώρα το πριόνι είναι έτοιμο για τη λειτουργία
n
πάγκου.
6.3 Δυνατότητες ρύθμισης του πριονιού στη
λειτουργία κάθετης κοπής (εικ. 1/2)
Για την μετατόπιση του περιστρεφόμενου
n
δίσκου (8) χαλαρώστε τη βίδα σταθεροποίησης
(10) κατά περ. 2 περιστροφές.
Ο περιστρεφόμενος δίσκος (8) διαθέτει θέσεις
n
σταθεροποίησης σε 0°, 5°, 10°, 15°, 20°, 25°,
30°, 35°, 40° και 45°. Μόλις κουμπώσει ο
περιστρεφόμενος δίσκος (8), πρέπει να
σταθεροποιηθεί επιπροσθέτως η θέση με
σφίξιμο της βίδας σταθεροποίησης (10).
Εάν χρειάζονται και άλλες θέσεις γωνίας, τότε
n
σταθεροποιείται ο περιστρεφόμενος δίσκος (8)
μόνο με τη βίδα σταθεροποίησης (10).
Με ελαφριά πίεση της κεφαλής της μηχανής
n
προς τα κάτω και σύγχρονο τράβηγμα του
μπουλονιού ασφαλείας (23 ) από το στήριγμα
του κινητήρα, απασφαλίζεται το πριόνι στην
κάτω θέση εργασίας. Στρίψτε το μπουλόνι
ασφαλείας (23) κατά 90°, για να παραμείνει η
κεφαλή της μηχανής απασφαλισμένη.
Περιστρέψτε την κεφαλή της μηχανής προς τα
n
πάνω.
Η κεφαλή της μηχανής μπορεί με χαλάρωμα της
n
βίδας σύσφιξης (22) προς τα αριστερά να πάρει
μέγιστη κλίση 45°.
Ελέγξτε εάν η τάση δικτύου συμφωνεί με την
n
τάση που αναφέρται στην πινακίδα με τα
στοιχεία της συσκευής, και συνδέστε τη
συσκευή.
6.4 Ρύθμιση ακριβείας του τέρματος για κοπή
γωνίας 90° (εικ. 1-3/9/10)
Χαμηλώστε την κεφγαλή της μηχανής προς τα
n
κάτω.
Χαλαρώστε τη βίδα σύσφιξης (22).
n
Ακουμπήστε τον οδηγό γωνίας (a) μεταξύ της
n
πριονολάμας (5) και του περιστρεφόμενου
πάγκου (8).
Χαλαρώστε το παξιμάδι στην αντίθετη πλευρά
n
(b) και ρυθμίστε τη βίδα ρύθμισης (c) έτσι ώστε
η γωνία μεταξύ πριονολάμας (5) και του
περιστρεφόμενου πάγκου (8) να είναι 90°.
Για να σταθεροποιήσετε τη ρύθμιση αυτή
n
ξανασφίξτε το παξιμάδι στην αντίθετη πλευρά
(b).
6.5 Ρύθμιση ακριβείας του τέρματος για
γώνιασμα 45° (εικ. 1-3/11/12)
Χαμηλώστε την κεφγαλή της μηχανής προς τα
n
κάτω.
Σταιθεροποιήστε τον περιστρεφόμενο πάγκο (8)
n
στη θέση 0°.
Χαλαρώστε τη βίδα σύσφιξης (22) και δώστε
n
κλίση στην κεφαλή της μηχανής με τη
χειρολαβή (2) προς τα αριστερά σε 45° .
Ρυθμίστε τον οδηγό γωνίας 45° (f) μεταξύ
n
πριονολάμας (5) και περιστρεφόμενου πάγκου
(8).
Χαλαρώστε το παξιμάδι στην αντίθετη πλευρά
n
(d) και ρυθμίστε τη βίδα ρύθμισης (e) έτσι ώστε
η γωνία μεταξύ πριονολάμας (5) και
περιστρεφόμενου πάγκου (8) να είναι 45°.
Για να σταθεροποιήσετε τη ρύθμιση αυτή
n
ξανασφίξτε το παξιμάδι στην αντίθετη πλευρά
(d).
6.6 Aναρρόφηση ροκανιδιών (εικ. 13)
Το πριόνι είναι εξοπλισμένο με σάκο για τη
n
συλλογή των ροκανιδιών (31).
Μπορεί να συνδεθεί απλά σε όλα τα σημεία
n
αναρρόφησης ροκανιδιών.
Να χρησιμοποιείτε τη συσκευή μόνο με σύστημα
n
απορρόφησης. Να ελέγχετε και να καθαρίζετε
τακτικά τους αγωγούς απορρόφησης.
