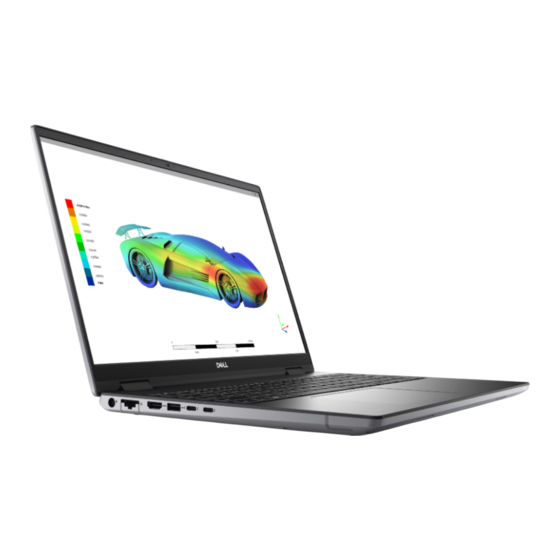

Dell Precision 7680
Service-Handbuch
Vorschriftenmodell: P114F
Vorschriftentyp: P114F002
März 2023
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7680

Inhaltszusammenfassung für Dell Precision 7680

  • Seite 1 Dell Precision 7680 Service-Handbuch Vorschriftenmodell: P114F Vorschriftentyp: P114F002 März 2023 Rev. A00...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 BitLocker...................................9 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................11 Hauptkomponenten von Dell Precision 7680........................13 Bodenabdeckung..................................15 Entfernen der Bodenabdeckung..........................15 Installieren der Bodenabdeckung..........................20 Akku.......................................22 Vorsichtshinweise zu Lithium-Ionen-Akkus........................22 Entfernen des Akkus..............................
  • Seite 4 Sekundäres M.2 SSD-Laufwerk............................45 Entfernen des sekundären M.2-SSD-Laufwerks.......................45 Installieren des sekundären M.2 SSD-Moduls......................46 Kühlkörper.....................................47 Entfernen des Kühlkörpers für integrierte Grafikkarten................... 47 Installieren des Kühlkörpers für integrierte Grafikkarten..................48 Entfernen des Kühlkörpers für separate Grafikkarte....................49 Installieren des Kühlkörpers für separate Grafikkarte....................50 GPU-Karte....................................
  • Seite 5 LCD-Stromschienentest (L-BIST)..........................112 Integrierter LCD-Selbsttest (BIST)..........................112 Systemdiagnoseanzeigen..............................113 Wiederherstellen des Betriebssystems..........................115 Zurücksetzen der Echtzeituhr (RTC)..........................115 Sicherungsmedien und Wiederherstellungsoptionen..................... 116 Ein- und Ausschalten des WLAN............................116 Entladen des Reststroms (Kaltstart)..........................116 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............117 Inhaltsverzeichnis...

  • Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 8: Esd-Service-Kit

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
  • Seite 10 ● Festplattenlaufwerk oder Solid-State-Laufwerk ● Systemplatine Arbeiten an Komponenten im Inneren des Computers...

  • Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...
  • Seite 12 Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube WLAN M2x3 M.2-Solid-State-Laufwerk M2x2,5 M.2-SSD-Laufwerk 2 M2x2,5 Kühlkörper für integrierte Unverlierbare Schrauben Grafikkarten M2x5 Kühlkörper für separate Unverlierbare Schrauben Grafikkarten M2x5 GPU-Karte M2x6 M2x5 Betriebsschalterplatine M2x3 Netzschalter M2x3 Innerer Rahmen M2x6 M2x2 M2x2,5 SD-Kartenleser...

  • Seite 13: Hauptkomponenten Von Dell Precision 7680

    Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube Bildschirmbaugruppe M2.5x3 Netzteilanschluss M2x3 Smartcardlesegerät M2x2 Tastatur M2x2,5 M2x3.5 M2x2 Hauptkomponenten von Dell Precision 7680 Die folgende Abbildung zeigt die wichtigsten Komponenten von Dell Precision 7680. Entfernen und Einbauen von Komponenten...
  • Seite 14 1. Bodenabdeckung 2. Kühlkörper 3. Akku 4. Smartcardlesegerät 5. CAMM-Modul 6. Innerer Rahmen 7. Systemplatine 8. Tastatur Entfernen und Einbauen von Komponenten...

  • Seite 15: Bodenabdeckung

    21. Netzschalter 22. Betriebsschalterplatine ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Bodenabdeckung...
  • Seite 16 Schritte 1. Lösen Sie die sechs unverlierbaren Schrauben, mit denen die Bodenabdeckung am Computer befestigt ist. 2. Bei Modellen ohne Smartcardlesegerät hebeln Sie die Bodenabdeckung beginnend von der unteren rechten Ecke der Bodenabdeckung Entfernen und Einbauen von Komponenten...
  • Seite 17 ANMERKUNG: Für Modelle, die mit Smartcardlesegerät ausgeliefert werden, hebeln Sie die Bodenabdeckung beginnend von dem Steckplatz für das Smartcardlesegerät an der unteren rechten Seite der Bodenabdeckung auf. 3. Heben Sie die Bodenabdeckung vom unteren Rand aus an und entfernen Sie sie nach hinten weg vom Computer. ANMERKUNG: Heben Sie die Bodenabdeckung nicht direkt nach oben, um sie zu entfernen.
  • Seite 18 ● Klappe des Solid-State-Laufwerks: Verwenden Sie bei Modellen mit SSD-Klappe die Verriegelung auf der Bodenabdeckung, um die Klappe zu verriegeln/entriegeln. Die Klappe ist standardmäßig entriegelt. Drücken Sie die Verriegelung nach unten, um die Klappe zu verriegeln. Entfernen und Einbauen von Komponenten...
  • Seite 19 ANMERKUNG: Die oben gezeigten Abbildungen beziehen sich auf das Precision 7780-System. Diese Informationen gelten auch für das Precision 7680-System. 6. Nachdem Sie die Bodenabdeckung entfernt haben und falls eine oder mehrere der Wärmefallen für das M.2-SSD-Laufwerk getrennt wurden, bringen Sie die Wärmefallen wieder an den korrekten Positionen im System an.

  • Seite 20: Installieren Der Bodenabdeckung

    Modelle mit 93-Wh-Akku: Installieren der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 21 Entfernen und Einbauen von Komponenten...

  • Seite 22: Akku

    Schritte 1. Verbinden Sie das Akkukabel mit dem Anschluss auf der Hauptplatine. 2. Schieben Sie die Bodenabdeckung in ihren Steckplatz, bis sie hörbar einrastet. 3. Ziehen Sie die sechs unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Nächste Schritte 1.

  • Seite 23: Entfernen Des Akkus

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 24: Einsetzen Des Akkus

    Schritte 1. Entfernen Sie die drei M2x7-Schrauben, mit denen der Akku am Systemgehäuse befestigt ist. 2. Heben Sie den Akku schräg an und schieben Sie ihn aus dem Systemgehäuse. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 25: Sim-Karte

    Schritte 1. Richten Sie die Laschen des Akkus schräg an den Laschen am Systemgehäuse aus. 2. Setzen Sie den Akku in den entsprechenden Steckplatz auf dem Systemgehäuse ein. 3. Bringen Sie die drei Schrauben (M2x7) zur Befestigung des Akkus am Systemgehäuse wieder an. Nächste Schritte 1.
  • Seite 26 Info über diese Aufgabe Die Abbildung zeigt die Position der SIM-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Schieben Sie die SIM-Kartenabdeckung vorsichtig in Richtung der linken Seite des SIM-Kartensteckplatzes, um die SIM- Kartenabdeckung zu entriegeln. VORSICHT: Die SIM-Kartenabdeckung ist sehr empfindlich und kann beschädigt werden, wenn sie vor dem Öffnen nicht ordnungsgemäß...

  • Seite 27: Installieren Der Sim-Karte

    2. Drehen Sie den rechten Rand der SIM-Kartenabdeckung nach oben, um sie zu öffnen. ANMERKUNG: Die oben gezeigten Abbildungen beziehen sich auf das Precision 7780-System. Diese Informationen gelten auch für das Precision 7680-System. 3. Entfernen Sie die SIM-Karte aus dem SIM-Kartensteckplatz. Installieren der SIM-Karte...

  • Seite 28: Camm-Modul (Compression Attached Memory)

    Schritte 1. Setzen Sie die SIM-Karte in den SIM-Kartensteckplatz ein. 2. Klappen Sie die SIM-Kartenabdeckung nach unten. 3. Schieben Sie die SIM-Kartenabdeckung zur rechten Seite des Computers, um die Abdeckung zu verriegeln. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 29: Installieren Des Camm-Moduls (Compression Attached Memory)

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x6), mit denen die Speicherhalterung am CAMM-Modul befestigt ist. 2. Heben Sie die Speicherhalterung an, um sie zu entfernen. 3. Entfernen Sie die zwei Schrauben (M2x3.5), mit denen das CAMM-Modul an der Systemplatine befestigt ist. 4.
  • Seite 30 Info über diese Aufgabe ANMERKUNG: Für Modelle, die mit einem CAMM-Modul ausgeliefert werden Die Abbildung zeigt die Position des CAMM-Moduls und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie das CAMM-Anschlussmodul und das CAMM-Modul in den entsprechenden Steckplatz auf der Systemplatine ein. VORSICHT: Berühren Sie beim Umgang mit dem Speicheranschluss NICHT die Stifte am Anschlussmodul.

  • Seite 31: Entfernen Des Langen Camm-Moduls (Compression Attached Memory)

    2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des langen CAMM-Moduls (Compression Attached Memory) Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2.

  • Seite 32: Installieren Des Langen Camm-Moduls (Compression Attached Memory)

    Installieren des langen CAMM-Moduls (Compression Attached Memory) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Für Modelle, die mit einem langen CAMM-Modul ausgeliefert werden Die Abbildung zeigt die Position des langen CAMM-Moduls und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 33: Speichermodule

    VORSICHT: Berühren Sie beim Umgang mit dem Speicheranschluss NICHT die Stifte am Anschlussmodul. Die Stifte sind empfindlich und jeder direkte Kontakt mit den Stiften kann sie beschädigen. Halten Sie den Anschluss nur an den Seiten, um Kontakt mit den Stiften zu vermeiden. 2.

  • Seite 34: Einsetzen Des Arbeitsspeichermoduls

    Schritte 1. Hebeln Sie die Sicherungsklammern von beiden Seiten des Speichermoduls weg, bis es herausspringt. 2. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die obigen Schritte, falls weitere vorhanden sind. Einsetzen des Arbeitsspeichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 35: Arbeitsspeicher-Zwischenplatine

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.
  • Seite 36 Schritte 1. Entfernen Sie die zwei Schrauben (M2x6), mit denen die Speicherhalterung an der Arbeitsspeicher-Zwischenplatine befestigt ist. 2. Heben Sie die Speicherhalterung von der Arbeitsspeicher-Zwischenplatine ab. 3. Entfernen Sie die zwei (M2x5)-Schrauben, mit denen die Arbeitsspeicher-Zwischenplatine an der Systemplatine befestigt ist. 4.

  • Seite 37: Einbauen Des Zwischenplatinenmoduls

    Einbauen des Zwischenplatinenmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Für Modelle mit einer SODIMM-Konfiguration. Die Abbildung zeigt die Position des Zwischenplatinenmoduls und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 38: Wlan-Karte

    2. Platzieren Sie die Arbeitsspeicher-Zwischenplatine auf der Systemplatine. 3. Bringen Sie die beiden Schrauben (M2x5) zur Befestigung der Arbeitsspeicher-Zwischenplatine an der Systemplatine wieder an. 4. Setzen Sie die Speicherhalterung auf die Arbeitsspeicher-Zwischenplatine. 5. Bringen Sie die beiden Schrauben (M2x6) zur Befestigung der Speicherhalterung an der Arbeitsspeicher-Zwischenplatine wieder an. Nächste Schritte 1.

  • Seite 39: Einbauen Der Wlan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Entfernen Sie die WLAN-Kartenhalterung von der WLAN-Karte. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte schräg aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 40 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.

  • Seite 41: Wwan-Karte

    WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 42: Einbauen Der Wwan-Karte

    ANMERKUNG: Beim Austausch der Systemplatine muss der Aufkleber, der die WWAN-Antennenkabelanschlüsse angibt, auf der neuen Systemplatine angebracht werden. Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 43: Ssd-Laufwerk

    4. Bringen Sie die M2x2-Schraube zur Befestigung der WWAN-Kartenhalterung an der Systemplatine wieder an. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter https://www.dell.com/support/. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 44: Installieren Des Primären M.2 Ssd-Moduls

    Schritte 1. Schieben Sie den SSD-Entriegelungsriegel in die entriegelte Position und entfernen Sie die Schraube (M2x2.5) zur Befestigung der SSD-Baugruppe am Systemgehäuse. 2. Entfernen Sie die SSD-Baugruppe vom Systemgehäuse. 3. Entfernen Sie die M2x2.5-Schraube, mit der die SSD-Kühlplatte am SSD-Träger befestigt ist. 4.

  • Seite 45: Sekundäres M.2 Ssd-Laufwerk

    Schritte 1. Setzen Sie die SSD in den entsprechenden Steckplatz auf der SSD-Kühlplatte ein. 2. Setzen Sie die Schraube (M2x2.5) zur Befestigung der SSD an der SSD-Kühlplatte wieder ein. 3. Richten Sie die beiden Laschen auf der SSD-Kühlplatte vorsichtig an den Schlitzen am inneren Rahmen aus, um die SSD-Kühlplatte zu befestigen.

  • Seite 46: Installieren Des Sekundären M.2 Ssd-Moduls

    Schritte 1. Für Computer ohne SSD-Tür-Konfiguration: a. Befolgen Sie das Verfahren von Schritt 2 bis Schritt 6. 2. Entfernen Sie die Schraube (M2x2.5), mit der die SSD-Kühlplatte am Gehäuse befestigt ist. 3. Neigen Sie sie vorsichtig und schieben Sie die SSD-Kühlplatte aus dem SSD-Modul. 4.

  • Seite 47: Kühlkörper

    Schritte 1. Setzen Sie das M.2 2280 SSD-Laufwerk in den entsprechenden Steckplatz auf dem SSD-Träger ein. 2. Setzen Sie das M.2 SSD-Modul wieder in seinen Steckplatz im Computer ein. 3. Bringen Sie die Schraube (M2x2.5) zur Befestigung des SSD-Moduls wieder an. 4.

  • Seite 48: Installieren Des Kühlkörpers Für Integrierte Grafikkarten

    Schritte 1. Trennen Sie die beiden Lüfterkabel von den Anschlüssen auf der Systemplatine. 2. Entfernen Sie die vier Schrauben (M2x5), mit denen die Lüfter am Systemgehäuse befestigt sind. 3. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist. ANMERKUNG: Lösen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [4 >...

  • Seite 49: Entfernen Des Kühlkörpers Für Separate Grafikkarte

    Schritte 1. Richten Sie den Kühlkörper am entsprechenden Steckplatz auf dem Computer aus und setzen Sie ihn in ein. 2. Ziehen Sie die vier unverlierbaren Schrauben fest, um den Kühlkörper an der Systemplatine zu befestigen. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1 >...

  • Seite 50: Installieren Des Kühlkörpers Für Separate Grafikkarte

    Schritte 1. Trennen Sie die beiden Lüfterkabel von den Anschlüssen auf der Systemplatine. 2. Entfernen Sie die vier Schrauben (M2x5), mit denen die Lüfter am Systemgehäuse befestigt sind. 3. Lösen Sie die acht unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. ANMERKUNG: Lösen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [8 >...

  • Seite 51: Gpu-Karte

    Schritte 1. Richten Sie den Kühlkörper am entsprechenden Steckplatz auf dem Computer aus und setzen Sie ihn in ein. 2. Ziehen Sie die acht unverlierbaren Schrauben zur Befestigung des Kühlkörpers an der Systemplatine an. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1 >...

  • Seite 52: Installieren Der Gpu-Karte

    Schritte 1. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der GPU-Karte zu lösen. 2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel von der GPU-Karte zu trennen. 3. Entfernen Sie die vier Schrauben (M2x6), mit denen die PCB-Trägerverbinder an der Hauptplatine befestigt sind. 4.

  • Seite 53: Gpu-Stromkabel

    Schritte 1. Richten Sie die GPU-Karte entsprechend aus und setzen Sie sie in den Steckplatz am Systemgehäuse ein. 2. Bringen Sie die drei Schrauben (M2x5) zur Befestigung der GPU-Karte am Systemgehäuse wieder an. 3. Platzieren Sie die PCB-Trägerverbinder korrekt ausgerichtet auf der Hauptplatine. ANMERKUNG: Stellen Sie beim Einfügen des FPC-Trägerverbinders sicher, dass das mit „MB“...

  • Seite 54: Installieren Des Gpu-Stromkabels

    Schritte 1. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der GPU-Karte zu lösen. 2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel von der GPU-Karte zu trennen. 3. Führen Sie die oben angegebenen Schritte durch, um das GPU-Stromkabel von der Systemplatine zu trennen. 4.

  • Seite 55: Betriebsschalterplatine

    Schritte 1. Befestigen Sie das GPU-Stromkabel an seinem Steckplatz im Computer. 2. Verbinden Sie das GPU-Stromkabel mit dem Anschluss auf der Systemplatine. 3. Schieben Sie den GPU-Stromkabelanschluss in den entsprechenden Steckplatz, um das GPU-Stromkabel mit der GPU-Karte zu verbinden. 4. Verriegeln Sie den GPU-Stromkabelanschluss, um die GPU-Karte zu befestigen. Nächste Schritte 1.

  • Seite 56: Einbauen Der Netzschalterplatine

    Schritte 1. Trennen Sie das FFC-Kabel der Netzschalterplatine vom Anschluss auf der Systemplatine. 2. Lösen Sie das FFC-Kabel der Netzschalterplatine vom Systemgehäuse. 3. Entfernen Sie die Schraube (M2x3) zur Befestigung der Netzschalterplatine am Gehäuse. 4. Entfernen Sie die Netzschalterplatine mit dem FFC-Kabel der Netzschalterplatine vom Computer. 5.

  • Seite 57: Netzschalter

    Schritte 1. Verbinden Sie das FFC-Kabel der Netzschalterplatine mit der Netzschalterplatine. 2. Richten Sie die Netzschalterplatine aus und platzieren Sie sie mit dem FFC-Netzschalterkabel im entsprechenden Steckplatz am Computer. 3. Bringen Sie die M2x3-Schraube wieder an, um die Netzteilplatine am Computer zu befestigen. 4.

  • Seite 58: Einbauen Des Netzschalters

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen der Netzschalter an seinem Steckplatz am Computer befestigt ist. 2. Heben Sie den Netzschalter an und entfernen Sie ihn aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 59: Lautsprecher

    Schritte 1. Richten Sie den Netzschalter entsprechend aus und setzen Sie ihn in den Steckplatz am Computer ein. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung des Netzschalters wieder an. Nächste Schritte 1. Bauen Sie die Netzschalterplatine ein. 2. Installieren Sie den Kühlkörper für integrierte Grafikkarten oder den Kühlkörper für separate...

  • Seite 60: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Richten Sie das Lautsprechermodul aus und setzen Sie es in den Steckplatz am oberen Rand der Handballenauflage. 2.

  • Seite 61: Installieren Des Inneren Rahmens

    6. Entfernen Sie das lange CAMM-Modul. ANMERKUNG: Gilt für Modelle mit langem CAMM-Modul. Info über diese Aufgabe Die Abbildung zeigt die Position des inneren Rahmens und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie die beiden WLAN-Antennen und das Lautsprecherkabel von den Anschlüssen auf der Systemplatine. 2.
  • Seite 62 Info über diese Aufgabe Die Abbildung zeigt die Position des inneren Rahmens und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Richten Sie den inneren Rahmen entsprechend aus und setzen Sie ihn in das Computergehäuse ein. 2. Bringen Sie die fünf M2x6-Schrauben und die neun M2x2-Schrauben an, mit denen der innere Rahmen am Computergehäuse befestigt ist.

  • Seite 63: Sd-Kartenleser

    SD-Kartenleser Entfernen des SD-Kartenlesers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das primäre Solid-State-Laufwerk. 4. Entfernen Sie das sekundäre Solid-State-Laufwerk. 5. Entfernen Sie die Batterie. 6.

  • Seite 64: Sd-Kartenleser-Fpc

    Schritte 1. Platzieren Sie den SD-Kartenleser mit dem FPC korrekt ausgerichtet in seinem Steckplatz auf dem Computergehäuse. 2. Bringen Sie die M2x2-Schraube wieder an, mit der der SD-Kartenleser am Computergehäuse befestigt wird. 3. Schließen Sie das FFC der LED-Platine und den SD-Kartenleser-FPC an das SD-Kartenlesegerät an. Nächste Schritte 1.

  • Seite 65: Einbauen Des Sd-Kartenleser-Fpc

    Schritte 1. Trennen Sie das FPC-Kabel des SD-Kartenlesers vom Anschluss am SD-Kartenleser und der Systemplatine. 2. Lösen Sie das SD-Kartenleser-FPC aus dem Computergehäuse. Einbauen des SD-Kartenleser-FPC Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 66: Systemplatine

    Schritte 1. Befestigen Sie den SD-Kartenleser-FPC an dem Steckplatz auf dem Computergehäuse. 2. Verbinden Sie den SD-Kartenleser-FPC mit den entsprechenden Anschlüssen auf dem SD-Kartenleser und auf der Systemplatine. Nächste Schritte 1. Installieren Sie den inneren Rahmen. 2. Installieren Sie das lange CAMM-Modul.
  • Seite 67 12. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position der Systemplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine: 1. WWAN-Antennenanschlüsse (Darwin) 2. Lüfterkabelanschlüsse 3.
  • Seite 68 Entfernen und Einbauen von Komponenten...
  • Seite 69 Schritte 1. Hebeln Sie das äußere Ende des GPU-Stromkabelanschlusses vorsichtig ab, um den GPU-Stromkabelanschluss von der Systemplatine auf der Oberseite des Systems zu lösen. 2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel vom Anschluss auf der Systemplatine zu trennen.

  • Seite 70: Einbauen Der Systemplatine

    Tabelle 4. Komponenten beim Austausch der Hauptplatine Sl. Nein Element Wärmefalle der WWAN-Karte (bei Modellen mit WWAN- Antennen) CPU-Grafit-Absorber-Aufkleber (bei Modellen mit WWAN- Antennen) CAMM-Arbeitsspeicher-Absorber (bei Modellen mit CAMM- Modul) Sechseckige Abstandsmuttern x 4 (bei Modellen mit CAMM- Modul) ANMERKUNG: ●...
  • Seite 71 Entfernen und Einbauen von Komponenten...
  • Seite 72 Schritte 1. Schließen Sie das Kabel der Knopfzellenbatterie am entsprechenden Anschluss auf der Systemplatine an und drehen Sie die Systemplatine um. 2. Bringen Sie die sieben Schrauben (M2x5) wieder an, mit denen die Systemplatine am Computergehäuse befestigt wird. 3. Setzen Sie die Bildschirmkabelhalterung am Bildschirmkabel ein. 4.

  • Seite 73: Knopfzellenbatterie

    8. Installieren Sie das CAMM-Modul oder das lange CAMM-Modul oder Speichermodul. 9. Bauen Sie die Batterie ein. 10. Setzen Sie die SIM-Karte ein. 11. Bringen Sie die Bodenabdeckung 12. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 74: Installieren Der Knopfzellenbatterie

    Installieren der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Bringen Sie die Knopfzellenbatterie an der Handauflage an. Nächste Schritte 1.

  • Seite 75: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die SIM-Karte. 4. Entfernen Sie die Batterie. 5. Entfernen Sie das CAMM-Modul oder das lange CAMM-Modul...
  • Seite 76 Schritte 1. Öffnen Sie die Bildschirmbaugruppe in einem 180-Grad-Winkel und setzen Sie den Computer auf die Kante eines flachen Tisches, sodass die Bildschirmbaugruppe unter den Tisch ragen kann. ANMERKUNG: Trennen Sie bei Computern, die mit einer IR-Kamerakonfiguration ausgeliefert wurden, das Bildschirmkabel und das IR-Kamerakabel.

  • Seite 77: Einbauen Der Bildschirmbaugruppe

    3. Entfernen Sie die Bildschirmbaugruppe aus der Handballenstütze. ANMERKUNG: Die Bildschirmbaugruppe des Precision 7680 ist ein Hinge-Up-Design (HUD) und kann nicht weiter zerlegt werden, sobald sie von der Unterseite des Gehäuses entfernt wurde. Wenn Komponenten der Bildschirmbaugruppe defekt sind und ersetzt werden müssen, ersetzen Sie die gesamte Bildschirmbaugruppe.

  • Seite 78: Netzadapteranschluss

    Schritte ANMERKUNG: Bevor Sie die Bildschirmbaugruppe installieren, stellen Sie sicher, dass die Bildschirmscharniere in einem 90-Grad- Winkel zur Bildschirmbaugruppe geöffnet sind, um die Bildschirmbaugruppe an der Handballenauflage einzupassen. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenauflage aus. 2.

  • Seite 79: Einbauen Des Netzadapter-Ports

    5. Entfernen Sie das CAMM-Modul oder das lange CAMM-Modul oder Speichermodul. 6. Entfernen Sie das Zwischenplatinenmodul. 7. Entfernen Sie das primäre Solid-State-Laufwerk. 8. Entfernen Sie das sekundäre Solid-State-Laufwerk. 9. Entfernen Sie den Kühlkörper für integrierte Grafikkarten oder den Kühlkörper für separate Grafikkarten.

  • Seite 80: Smartcard-Lesegerät

    Schritte 1. Verbinden Sie das Netzadapterkabel mit dem Anschluss auf der Systemplatine. 2. Platzieren Sie die Halterung des Netzadapteranschlusses auf den Netzadapteranschluss. 3. Setzen Sie die Schraube (M2x3) wieder ein, um die Netzadapteranschlusshalterung am Computer zu befestigen. 4. Führen Sie das Netzadapteranschlusskabel durch die Kabelführungen am Computergehäuse. Nächste Schritte 1.

  • Seite 81: Einbauen Des Smartcard-Lesegeräts

    9. Entfernen Sie den Kühlkörper für integrierte Grafikkarten oder den Kühlkörper für separate Grafikkarten. 10. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position des SmartCard-Lesegeräts an und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.
  • Seite 82 Info über diese Aufgabe Die Abbildung zeigt die Position des SmartCard-Lesegeräts und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie das SmartCard-Lesegerät am entsprechenden Steckplatz in den Computer ein und richten Sie es aus. 2. Bringen Sie die beiden Schrauben (M2x2) zur Befestigung des SmartCard-Lesegeräts wieder an. 3.

  • Seite 83: Tastatur

    Tastatur Entfernen der Tastatur Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die SIM-Karte. 4. Entfernen Sie die Batterie. 5. Entfernen Sie das CAMM-Modul oder das lange CAMM-Modul...
  • Seite 84 Schritte 1. Heben Sie den Riegel an und trennen Sie das FPC-Tastaturkabel und das FPC-Kabel für die Tastaturhintergrundbeleuchtung von den Anschlüssen auf dem Touchpadmodul. ANMERKUNG: Gilt für Modelle mit Tastaturhintergrundbeleuchtung. Entfernen und Einbauen von Komponenten...

  • Seite 85: Installieren Der Tastatur

    2. Entfernen Sie die 24 (M2x2.5)- und fünf (M2x3.5)-Schrauben, mit denen die Tastaturauflage an der Handauflage befestigt ist. Tabelle 5. Schrauben der Tastaturauflage Bezeichnung Größe Menge Gelb M2x2,5 M2x3.5 3. Drehen Sie das System um und öffnen Sie es in einem Winkel von 90°. 4.
  • Seite 86 Schritte 1. Richten Sie die Laschen der Tastatur schräg an den Laschen des Gehäuses aus. 2. Bringen Sie die sechs Schrauben (M2x2) zur Befestigung der Tastatur am Computergehäuse wieder an. 3. Bringen Sie die 24 (M2x2,5)- und fünf (M2x3,5)-Schrauben, zur Befestigung der Tastaturauflage an der Handauflage wieder an. 4.

  • Seite 87: Handballenauflage

    5. Heben Sie den Riegel an und verbinden Sie das FPC-Tastaturkabel und das FPC-Kabel für die Tastaturhintergrundbeleuchtung mit den Anschlüssen auf dem Touchpadmodul. ANMERKUNG: Gilt für Modelle mit Tastaturhintergrundbeleuchtung. Nächste Schritte 1. Installieren Sie die Hauptplatine. 2. Installieren Sie den inneren Rahmen.

  • Seite 88: Installieren Der Handballenstütze

    Installieren der Handballenstütze Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Handballenstütze vor der Durchführung der Vor-Installationsverfahren von Teilen für ein Verfahren zur Installation der Handballenstütze.
  • Seite 89 Nächste Schritte 1. Installieren Sie die Tastatur. 2. Bauen Sie das Smartcardlesegerät ein. 3. Bauen Sie den Netzadapterport ein. 4. Bauen Sie die Bildschirmbaugruppe ein. 5. Installieren Sie die Knopfzellenbatterie. 6. Installieren Sie die Hauptplatine. 7. Bauen Sie den SD-Kartenleser ein.

  • Seite 90: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 91: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 92: Bios-Setup-Optionen

    ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ● Wechseldatenträger (soweit verfügbar) ● STXXXX-Laufwerk (falls vorhanden) ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an. ●...
  • Seite 93 Tabelle 7. BIOS-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) General-System Information Memory Available Zeigt den verfügbaren Gesamtspeicher des Computers an. Memory Speed Zeigt die Speichertaktrate an. Memory Channel Mode Zeigt den Single-Channel- oder Dual-Channel-Modus an. Memory Technology Zeigt die für den Arbeitsspeicher verwendete Technologie an. DIMM A Size Zeigt die DIMM-A-Speichergröße an.
  • Seite 94 Option „Type-C-Dock-Überschreibung“ aktiviert ist, wird das Untermenü „Video/ Audio/LAN“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Type-C Dock Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Audio aktiviert. Type-C Dock Lan Aktivieren oder Deaktivieren der Nutzung von LAN auf externen Dell Dock- Anschlüssen.
  • Seite 95 Tabelle 9. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Unobtrusive Mode Wenn die Funktion aktiviert ist, schaltet sie die gesamte Beleuchtung und den Ton des Systems aus. Standardmäßig ist diese Option deaktiviert. Tabelle 10. System-Setup-Optionen – Menü „Storage“ Storage SATA/NVMe-Vorgang SATA/NVMe-Vorgang Konfiguriert den Betriebsmodus des integrierten Speichergerät-Controllers.
  • Seite 96 Tabelle 11. System-Setup-Optionen – Menü „Display“ (fortgesetzt) Display Standardmäßig ist diese Funktion aktiviert. Full Screen Logo Aktiviert oder deaktiviert das Vollbildschirmlogo. Standardmäßig ist diese Option deaktiviert. Hybrid-Grafikkarte Hybrid-Grafikkarte aktivieren Aktivieren oder Deaktivieren der Option „Hybrid-Grafikkarte aktivieren“. Standardmäßig ist diese Funktion aktiviert. Direkter Ausgabemodus für direkten Aktivieren oder Deaktivieren des direkten Ausgabemodus für den direkten Grafikcontroller...
  • Seite 97 Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird durch Anschließen einer Dell USB-C-Dockingstation das System aus dem Stand-by-Modus, dem Ruhemodus oder dem ausgeschalteten Zustand heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert.
  • Seite 98 Tabelle 14. System-Setup-Optionen – Menü „Sicherheit“ Sicherheit TPM 2.0-Sicherheit TPM 2.0 Security On Ermöglicht das Aktivieren oder Deaktivieren der TPM-Sichtbarkeit für das Betriebssystem. Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Attestation Enable (Bestätigen aktivieren) Ermöglicht die Steuerung, ob die TPM-Bestätigungshierarchie (Trusted Platform Module) für das Betriebssystem verfügbar ist.

  • Seite 99: Sicherheit

    Masterkennworts aktivieren) Standardmäßig ist diese Option deaktiviert. Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. BIOS-Setup...
  • Seite 100 Standardmäßig ist diese Funktion aktiviert. Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. Tabelle 17. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt die Service-Tag-Nummer des Systems an.
  • Seite 101 Tabelle 17. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemverwaltung Anforderungen des Betriebssystem-Agenten Standardmäßig ist die Option Anfragen des Betriebssystem-Agenten aktiviert. Automatische Wiederherstellung beim POST (Einschaltselbsttest) Automatische Wiederherstellung beim POST Standardmäßig ist die Option Automatische Wiederherstellung beim POST (Einschaltselbsttest) (Einschaltselbsttest) aktiviert. Tabelle 18.
  • Seite 102 Tabelle 20. System-Setup-Optionen – Menü „Virtualization“ Virtualisierung Intel Virtualization Technology Enable Intel Virtualization Technology (VT) Wenn diese Option aktiviert ist, kann das System einen Virtual Machine Monitor (VMM) ausführen. Standardmäßig ist diese Funktion aktiviert. VT for Direct I/O Wenn diese Option aktiviert ist, kann das System Virtualisierungstechnologie für direkte E/A (VT-d) ausführen.

  • Seite 103: Löschen Von Gehäuseeingriffswarnungen

    Tabelle 21. System-Setup-Optionen – Menü „Leistung“ (fortgesetzt) Leistung Aktiviert die Intel Turbo Boost Maximum Aktiviert oder deaktiviert den maximalen Intel TurboBoost-Modus des Prozessors. Technology 3.0 Standardmäßig ist diese Option deaktiviert. Intel Hyper-Threading Technology Enable Intel Hyper-Threading Technology Aktivieren oder Deaktivieren von Hyper-Threading im Prozessor. Standardmäßig ist diese Funktion aktiviert.
  • Seite 104 Wenn Starten blockieren bis gelöscht auf AUS gesetzt ist, wählen Sie Fortfahren, um das System normal zu starten, oder BIOS- Setup, um die Warnmeldung zu löschen. ANMERKUNG: Wenn Fortfahren ausgewählt ist, wird dem Nutzer die Warnmeldung jedes Mal angezeigt, wenn das System eingeschaltet wird, bis die Warnung gelöscht wird.

  • Seite 105: Aktualisieren Des Bios

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 106: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 107: System- Und Setup-Kennwort

    ● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. Schritte 1.

  • Seite 108: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts

    ● Zahlen 0 bis 9 ● Großbuchstaben von A bis Z ● Kleinbuchstaben von a-z 3. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4. Drücken Sie die Esc-Taste und speichern Sie die Änderungen, wie durch die Popup-Meldung aufgefordert. 5.

  • Seite 109: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

  • Seite 110: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 111: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 112: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 113: Systemdiagnoseanzeigen

    (Wechselstrom, Akku, Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten. CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ●...
  • Seite 114 Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter 3 bis 5 Sekunden gedrückt halten, um sicherzustellen, dass der gesamte Strom entladen wurde. ● Führen Sie „BIOS recovery from USB“ durch. Die Anweisungen finden Sie auf der Website Dell Support. Fehlerbehebung...

  • Seite 115: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 116: Sicherungsmedien Und Wiederherstellungsoptionen

    Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

  • Seite 117: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
